Samoporavnavni vodilni valj

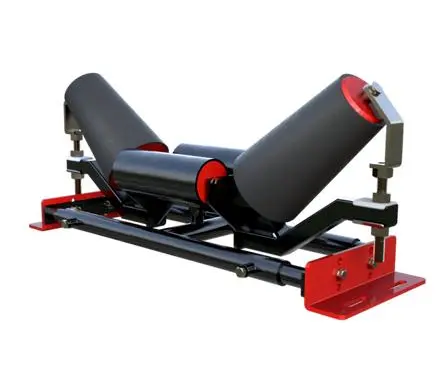

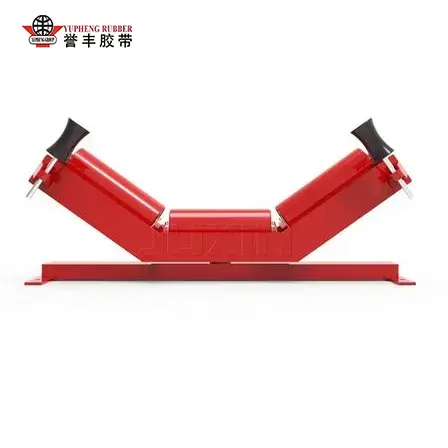

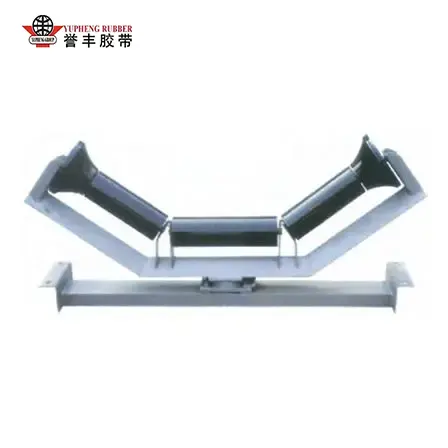

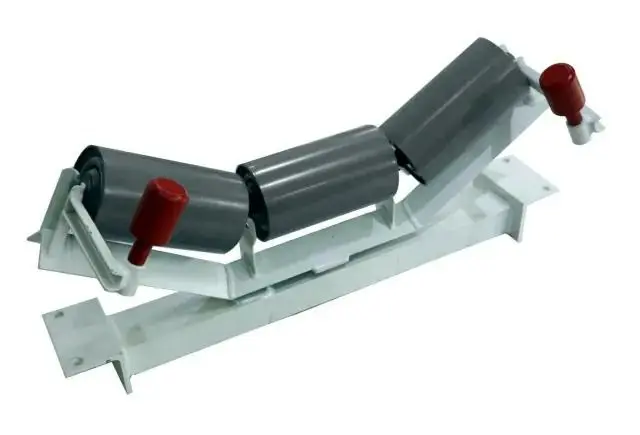

YUFENG Troughing Self-Aligning Idler je posebej optimiziran nosilec korita s tremi valji, ki je bil razvit izključno za nosilni niz tračnih transporterjev, zasnovan za integracijo osnovne podpore materiala in funkcij samodejnega centriranja traku v enem sklopu. Za razliko od fiksnih navadnih žlebnih koles, ki zagotavljajo samo obremenitev brez popravka odstopanja, je osrednja inovacija tega izdelka v plavajoči osrednji vrtljivi povezavi med zgornjim nosilcem valjev in osnovnim okvirjem, ki je povezana z navpičnimi protiupogibnimi vodilnimi valji, nameščenimi na obeh straneh kril.

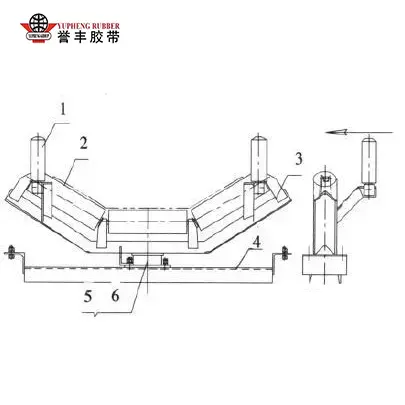

Ko se transportni trak med delovanjem premakne levo ali desno, se rob traku dotakne navpičnega vodilnega valja in ustvari bočni potisk, ki poganja celoten zgornji okvir korita, da se vrti za 5°–8° okoli osrednjega vretena. Nagnjeni krilni valji nato ustvarijo vzvratno vodoravno vleko, da potisnejo tavajoči trak nazaj na središčno črto opreme, s čimer dosežejo neprekinjeno sledenje v realnem času brez zunanjega napajanja ali človeškega posredovanja.

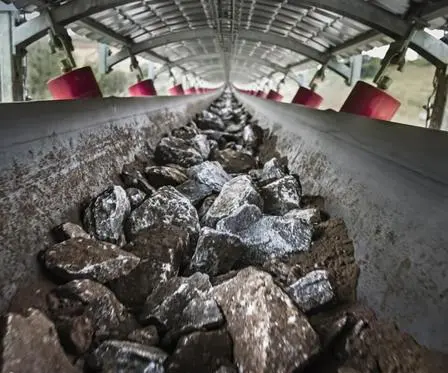

Struktura korita s tremi valji tvori stabilno površino za prenašanje materiala v obliki črke V, s čimer poveča zmogljivost nakladanja razsutega materiala in zmanjša stransko razlitje tudi pri nihajočih prostorninah tovora.

Ta vodilni pas se ujema z vsemi običajnimi transportnimi trakovi, vključno s trakovi iz jeklene vrvice serije ST in trakovi iz večplastne tkanine, ki se uporabljajo tako za prenosne linije na kratkih razdaljah kot za kopenske transportne sisteme na dolge razdalje z dolžinami nad 2 kilometra.

Popolnoma obravnava napake tradicionalnih fiksnih prostih koles, kot so pogosta ročna poravnava, močna obraba robov jermena in pogosti izklopi v sili, ki jih sproži popolno iztirjenje traku, in tako postane obvezna standardna oprema za srednje in težke industrijske fiksne transportne linije.

Izbira materiala in obrt za proizvodnjo

1. Okvir in osnovni material

Celoten nosilni okvir, zgornji valjčni nosilec in fiksna podlaga so iz vroče valjanega ogljikovega jekla Q235B z debelino plošče od 4 mm do 8 mm. Varjenje uporablja obločno varjenje z mešanim plinom za odpravo notranjih por zvara in deformacije; površinske obdelave vključujejo elektrostatično barvanje s pršilom proti rji, vroče cinkanje ali epoksi premaz za obalna mesta z visoko vlažnostjo in korozivnimi kemičnimi tovarnami.

Osrednja vrtilna gred je izdelana iz hladno vlečenega svetlega okroglega jekla 45# z obdelavo za kaljenje in popuščanje, ki se ponaša z visoko torzijsko odpornostjo in nizko obrabo pri vrtenju, da se zagotovi prilagodljivo vrtenje okvirja po več tisoč urah neprekinjenega delovanja.

2. Obrt za sestavljanje valjev

Valjčne lupine so visoko precizne brezšivne jeklene cevi ERW z debelino stene 3,0–6,0 mm, opcijske protikorozijske lupine HDPE za transport kemičnih mineralov. Notranje podporne gredi so natančno stružene do koncentričnosti ≤0,7 mm, da se zmanjšajo vibracije med vožnjo.

Kroglični ležaji z globokimi utori z zračnostjo C3 so nameščeni na obeh koncih valjev, usklajeni s tristopenjskimi kompozitnimi labirintnimi najlonskimi tesnili in notranjimi votlinami za shranjevanje masti. Mazalna mast proti rjavenju na osnovi litija je vnaprej napolnjena med sestavljanjem in preprečuje vdor prahu, gnojevke in deževnice, da se prepreči zagozditev ležajev in okvara zaradi rje. Krilne valje je mogoče prilagoditi z gumijastimi zalogami za scenarije ravnanja z mokrim materialom z visokim trenjem.

3. Postopek pregleda celotnega stroja

Vsak končni YUFENG Troughing Self-Aligning Idler opravi popolno tovarniško testiranje pred odpremo, preskus odpornosti proti vrtenju pokrivnega valja, preskus prožnosti vrtenja tečaja, preskus tesnjenja ležaja s potopitvijo v vodo, preskus deformacije ob obremenitvi okvirja in preskus adhezije premaza proti rjavenju. Nekvalificirani izdelki so izločeni v vsakem proizvodnem vozlišču, da se ohrani dosledna zmogljivost serije za naročila čezmorskih projektov.

Načelo delovanja in primerjalni podatki o preskusu učinkovitosti

1. Delovna logika samodejnega centriranja

Sledilni mehanizem deluje na čistem mehanskem tornem prenosu brez elektronskih ali hidravličnih pomožnih delov. Pri normalni uravnoteženi obremenitvi ostane okvir prostega kolesa v nevtralnem položaju, trije koritasti valji pa enakomerno podpirajo tekoči trak in razsute materiale. Ko neenakomerno dovajanje materiala, bočni veter ali neskladnost napetosti jermena povzročijo bočni odmik, rob jermena pritisne na navpični stranski vodilni valj in prenese vodoravno silo na sklop zgornjega nosilca.

Nosilec se vrti okoli osrednjega vrtišča in nagne krilni valj na strani odstopanja naprej, da ustvari centripetalno silo trenja, ki je nasprotna smeri premikanja jermena. Ko se jermen vrne v sredino, uravnoteženo trenje povrne prosti tek v nevtralno stanje, kar tvori zaprto zanko korekcijskega cikla v realnem času med delovanjem opreme. Navpični vodilni valji služijo tudi kot omejevalniki, ki preprečujejo popolno iztirjenje traku v ekstremnih pogojih odstopanja.

2. Podatki o preskusu kontrasta na terenu v primerjavi z navadnim fiksnim koritom

Šestmesečni neprekinjeni preskus sledenja je bil opravljen na tekoči liniji odprtega rudnika premoga s širino 1200 mm, da bi količinsko opredelili vrzeli v zmogljivosti:

Rezultati testiranja potrjujejo, da namestitev YUFENG Troughing Self-Aligning Idler v 30-metrskih intervalih vzdolž tekoče linije drastično zmanjša operativne izgube in vložek dela v podjetjih za razsuti material.

Primeri uporabe v resnični industriji

Ta serija idler ima stabilne podporne zapise v številnih čezmorskih projektih težke industrije, s preverljivimi podatki o dolgotrajnem delovanju v rudarskem, pristaniškem, cementnem in metalurškem sektorju.

Primer 1: transportna linija odprtega premogovnika v jugovzhodni Aziji

Fiksni transportni sistem na srednje dolge razdalje 1,8 km, ki transportira surovi premog, je uporabil naš samoporavnavni vlečni valj YUFENG za vse nosilne položaje stranskega sledenja, ki deluje v lokalni visoki vlažnosti, močnem prahu in spremenljivih vetrovnih pogojih.

After three years of continuous 24-hour operation, the idler frames show no rust deformation, rollers rotate smoothly without bearing jamming, and the main steel cord conveyor belt maintains stable centering with no edge tearing or large-area material spillage. The client canceled two full-time maintenance staff originally assigned to daily belt correction work, achieving obvious labor expenditure savings.

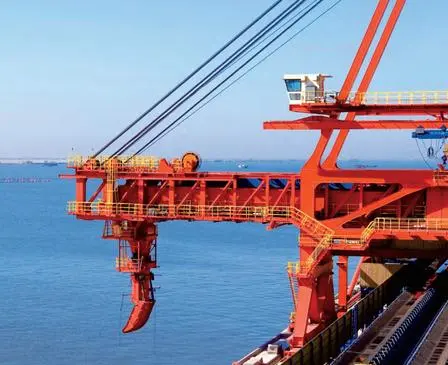

Primer 2: Evropski obalni pristaniški terminal za ravnanje z razsuto rudo

Pristaniški transporter za raztovarjanje rude s širino 1400 mm se vse leto sooča z močnimi motnjami bočnega vetra, ki je prej povzročal pogosto tavanje traku s standardnimi fiksnimi prostimi kolesi. Po naknadni vgradnji samonaravnalnega sklopa korita je odstopanje, ki ga povzroči veter, popolnoma odpravljeno. Pocinkani okvir in večstopenjski tesnilni valji se prilagodijo koroziji obalne solne megle, kar podaljša cikle zamenjave komponent s 6 mesecev na 24 mesecev.

Dodatni običajni scenariji uporabe vključujejo domače transportne linije za cementni klinker, transportne trakove za skladišča železove rude, metalurgije, in sisteme za dovajanje agregatov v kamnolomih z doslednimi povratnimi informacijami strank o stabilnem delovanju žlebov in izjemno nizkih stopnjah napak. Fotografije delovanja na kraju samem in popolni referenčni dokumenti projekta se lahko na zahtevo zagotovijo za oceno kupca.

Parametri celotne tehnične specifikacije izdelka

Glavne prednosti in zakaj izbrati samoporavnavno vodilo s koriti YUFENG

Samodejno mehansko sledenje pasu

Lebdeči vrtljivi okvir se samodejno odzove na premikanje jermena, kar pomaga ohranjati centrirano delovanje brez pogostega ročnega poravnavanja in zmanjšuje rutinsko vzdrževalno delo.

Izboljšano tesnjenje in varstvo okolja

Večslojna labirintna tesnila pomagajo preprečiti, da bi prah, gnojevka in deževnica vstopili v ležajni sklop, zaradi česar je krmilo primerno za zahtevna okolja rudarjenja, pristanišča in transporta cementa.

Stabilna podpora korita in zaščita pred odstopanjem

Struktura korita s tremi valji zagotavlja stabilno podporo za razsute materiale, medtem ko navpični vodilni valji pomagajo omejiti prekomerno premikanje jermena in zmanjšajo tveganje iztirjenja jermena in poškodb robov.

Prilagodljiva prilagoditev specifikacij

YUFENG podpira prilagojene kote korita, premere valjev in obdelavo okvirja, da ustrezajo različnim širinam transportnih trakov, pogojem obremenitve in konstrukcijam trakov, vključno s transportnimi trakovi iz jeklene vrvi in ​​blaga.

Standardizirana proizvodnja in popoln pregled

Vsak sklop samoporavnavnega vodila je pred odpremo podvržen sistematičnemu pregledu proizvodnje in delovanja. Dosledna tovarniška kakovost pomaga zmanjšati pogostost zamenjave in izboljšati zanesljivost za projekte tekočih trakov v tujini.

Nižji skupni operativni stroški

Z zmanjševanjem obrabe robov traku, ročnega poravnave, nepričakovanih izpadov in zahtev po vzdrževanju samoporavnalni vodil YUFENG pomaga znižati dolgoročne obratovalne stroške sistemov za transport razsutega materiala.

Neposredna tovarniška tehnična podpora

YUFENG upravlja celotno opremo za obdelavo valjev in testiranje ter nudi svetovanje o parametrih, prilagajanje risb, neposredno dobavo v tovarno in tehnična navodila po namestitvi za projekte ravnanja z razsutim materialom.

Pogosto zastavljena vprašanja

V1: Kakšna je zahteva glede razmika med namestitvijo samoporavnalnega vodila YUFENG na tekočih trakovih?

A1: Za splošne srednje obremenjene rudarske in cementne transporterje namestite en komplet vsakih 30 metrov vzdolž nosilnega traku. Za kopenske transporterje na dolge razdalje ali pristaniško opremo z močnimi motnjami bočnega vetra skrajšajte interval na 15–20 metrov in dodatno razporedite en komplet 15 metrov stran od glave in repa jermenic, da popravite odstopanje jermena med prehodnimi odseki ravnega korita.

V2: Ali je mogoče ta prosti pas naknadno opremiti z obstoječimi starimi transportnimi sistemi brez večjih sprememb okvirja?

A2: Da. Standardne dimenzije lukenj za montažo osnovnega dela sledijo univerzalnim standardom okvirja transportnega traku TD75 in DTII, ki neposredno nadomeščajo originalne sklope fiksnega korita brez rezanja ali ponovnega vrtanja nosilca glavnega tekočega traku. Za nestandardno staro opremo nudimo prilagojene risbe osnovnih nosilcev, ki se ujemajo z obstoječimi velikostmi namestitve, kar podpira brezhibno naknadno preoblikovanje.

V3: Katera rutinska vzdrževalna dela so potrebna za samoporavnavno vodilo YUFENG Troughing?

A3: Dnevni pregled zahteva samo vizualne preglede zagozditve valjev, obrabe površine vodilnih valjev in luščenja prevleke okvirja. Izvedite četrtletno čiščenje prahu in nabiranja materiala okoli osrednje vrtljive gredi, da zagotovite prilagodljivo vrtenje. Vnaprej napolnjena mazalna mast za ležaje traja 12–18 mesecev v normalnih delovnih pogojih; supplementary greasing is only needed for high-temperature continuous operation sites.

Obrabljene valje je mogoče posamično razstaviti in zamenjati, ne da bi odstranili celoten okvir vlečnega kolesa, kar močno poenostavi vzdrževalna dela.

V4: Katere posebne prilagojene različice je mogoče izdelati za ekstremne delovne pogoje?

A4: Podpiramo več nadgradenj po meri: HDPE protikorozijske lupine valjev za transport kemičnih mineralov in soli; debeli gumijasti zaostajajoči valji za mokro lepljivo rudo; popolnoma vroče pocinkani okvirji za okolja obalne slane megle; visokotemperaturno odporni ležaji za transportne linije za cementni klinker, ki delujejo nad 70 ℃; in močni ojačani okvirji za ultra široke transportne trakove z visoko tonažo širine 1800–2000 mm.

Kontaktirajte nas

Če vaš industrijski projekt v rudarstvu, pristanišču, cementu ali metalurgiji zahteva stabilen, samoporavnajoč se valj YUFENG Troughing Self-Aligning Idler, ki ne potrebuje vzdrževanja, za reševanje vztrajnih težav z odstopanjem tekočega traku, prosimo, da naši prodajni ekipi nemudoma pošljite svojo širino tekočega traku, zahtevani premer valja in parametre delovnih pogojev na kraju samem.

V 24 delovnih urah vam lahko zagotovimo brezplačne standardne vzorce izdelkov, podrobne tehnične risbe in najnovejšo ponudbo tovarniških naročil, s čimer zagotovimo zanesljive mehanske sledilne komponente za znižanje vaših dolgoročnih stroškov delovanja tekočega traku.
