Tovarniški prosti valj z neposrednim povratkom za težke transportne sisteme

YUFENG Povratni prosti valj, poznan tudi kot povratni valj ali vzvratno vodilo tekočega traku, je nameščen na spodnjem povratnem delu transportnega traku, da podpira prazen tekoči trak, ko potuje nazaj do pogonskega ali repnega dela. Njegove glavne funkcije so ohranjanje oblike pasu, zmanjšanje povešanja, podpiranje gladkega povratnega gibanja in pomoč pri ohranjanju stabilnega sledenja pasu.

YUFENG dobavlja plosko vzporedne, centrirajoče V-tipe, spiralne samočistilne, HDPE protikorozijske, pocinkane in gumijaste povratne lopute za rudarstvo, cement, pristanišča, kemične tovarne, elektrarne in druge aplikacije za transport razsutega materiala. Različne materiale lupine, površinske obdelave, tesnilne strukture in konfiguracije ležajev je mogoče izbrati glede na širino traku, lastnosti materiala in delovno okolje.

Standardni zunanji premeri vključujejo 76, 89, 108, 114, 133, 168, 194 in 219 mm, z dolžino valja in debelino stene, ki sta na voljo glede na risbe okvirja transportnega traku. Valji so zasnovani za združljivost z običajnimi transportnimi strukturami DTII, TD75 in CEMA.

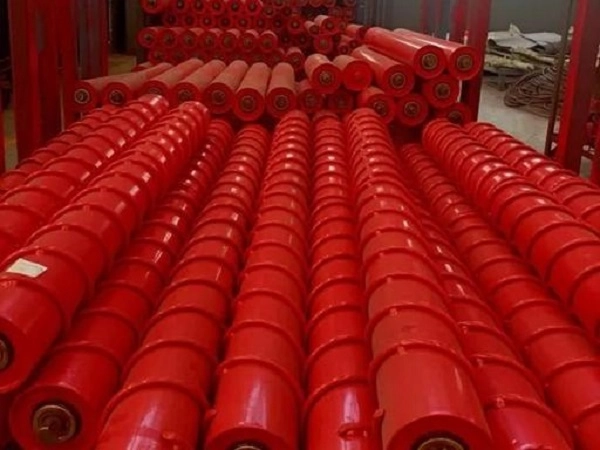

Vrste za različne pogoje transportnega traku

Ravni vzporedni povratni prosti valj

Ravno vzporedno povratno vodilo uporablja en sam ravno cilindrični valj za podporo neobremenjenemu jermenu. Njegova preprosta struktura je primerna za običajne transportne linije, ki prenašajo suhe in razmeroma nelepljive materiale, kjer je potrebna osnovna podpora za povratni trak.

Centrirni povratni valj V-tipa

V-tip povratnega vodila uporablja dva kolesca, razporejena v V-konfiguraciji, ki zagotavljata dodatno vodenje za centriranje jermena. Primeren je za transportne linije na dolge razdalje, kjer lahko pride do odstopanja traku med neprekinjenim vračanjem.

Spiralni samočistilni povratni prosti valj

Spiralno povratno vodilo uporablja vijačni površinski profil za pomoč pri odstranjevanju gline, mokrega peska in drugih lepljivih materialov z zadnje strani tekočega traku. Primeren je za mokre rudnike, glinolome in transportne sisteme, ki ravnajo z materiali z visoko oprijemljivostjo.

HDPE plastični povratni valj

HDPE povratno vodilo uporablja nekovinsko lupino, ki je odporna na rjo, vlago in izbrane kemične medije. Zaradi nižjega obratovalnega hrupa in konstrukcije, odporne proti koroziji, je primeren za obalna pristanišča, kemične tovarne in vlažna industrijska okolja.

Vrsta valja	Osnovna značilnost	Veljavni delovni pogoji
Ravno vzporedno povratno vodilo	Preprosta struktura in osnovna podpora za pas	Suhi razsuti materiali in običajni povratni odseki
V-Type Return Idler	Izboljšana sposobnost centriranja pasu	Transportne linije na dolge razdalje, nagnjene k odstopanju traku
Spiralno samočistilno povratno vodilo	Odstrani lepljiv material s površine pasu	Prevoz mokrih rudnikov, gline in lepljivega materiala
HDPE plastični povratni vodil	Brez rje, odporen proti koroziji in nizek hrup	Obalno, vlažno in kemično okolje

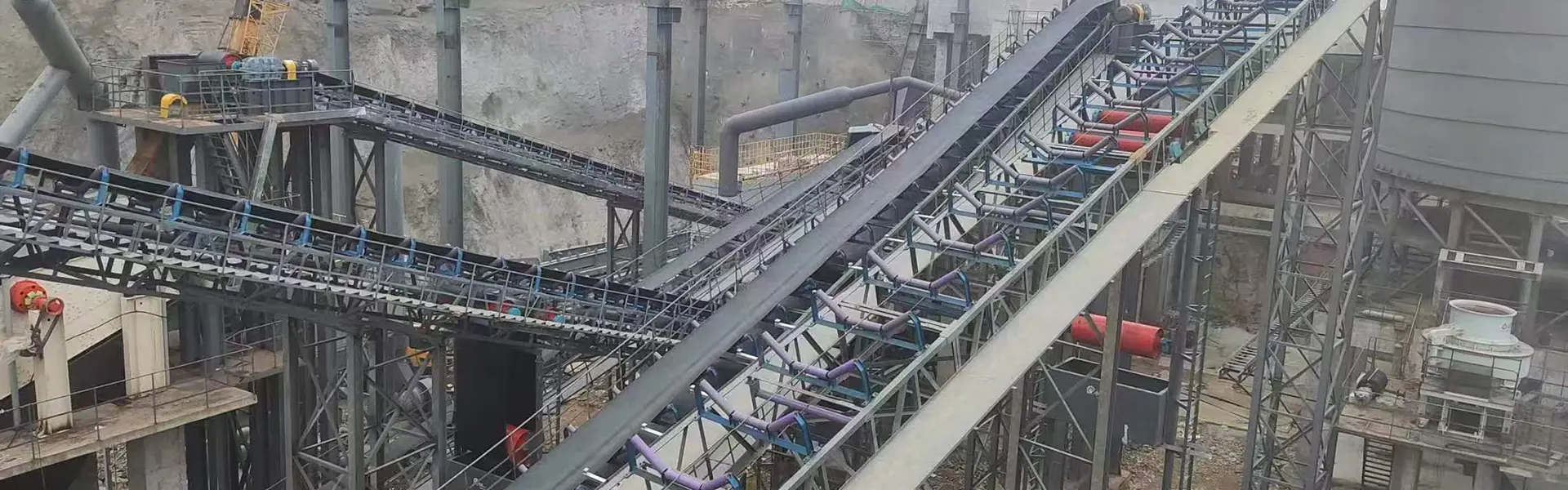

Konfiguracije za različne aplikacije tekočih trakov

Ravni vzporedni povratni valj

Ravna vzporedna konfiguracija je standardna rešitev povratne podpore za spodnji prazen del jermena. Primeren je za premog, apnenec, pesek in druge relativno suhe razsute materiale, kjer ima povratni trak običajne zahteve glede poravnave.

V-tip centrirni povratni valj

Konfiguracija V-tipa zagotavlja dodatno bočno vodenje, ko se jermen premika vzdolž povratnega odseka. Pomaga lahko omejiti premikanje traku levo-desno na dolgih transportnih sistemih in zmanjša odvisnost od dodatnih korektivnih komponent, kadar konstrukcija tekočega traku to dopušča.

Spiralni samočistilni povratni valj

Spiralna struktura je zasnovana za povratne trakove, ki prenašajo ostanke lepljivega materiala. Spiralni profil pomaga odstraniti nakopičeno glino, blato in moker pesek s površine traku, da zmanjša nabiranje materiala okoli valja.

Vroče pocinkan povratni valj

Vroče cinkanje zagotavlja dodatno protikorozijsko zaščito površine jeklenega valja. Ta konfiguracija je primerna za skladišča na prostem, transportne linije na prostem in druga vlažna okolja, kjer lahko običajno neobdelano jeklo hitreje korodira.

HDPE protikorozijski povratni valj

Ohišje iz HDPE odpravlja običajno jekleno površinsko rjo in zagotavlja odpornost proti vlagi, solnemu pršilu in izbranim kemičnim medijem. Primeren je za obmorske terminale, kemične delavnice in druga korozivna okolja.

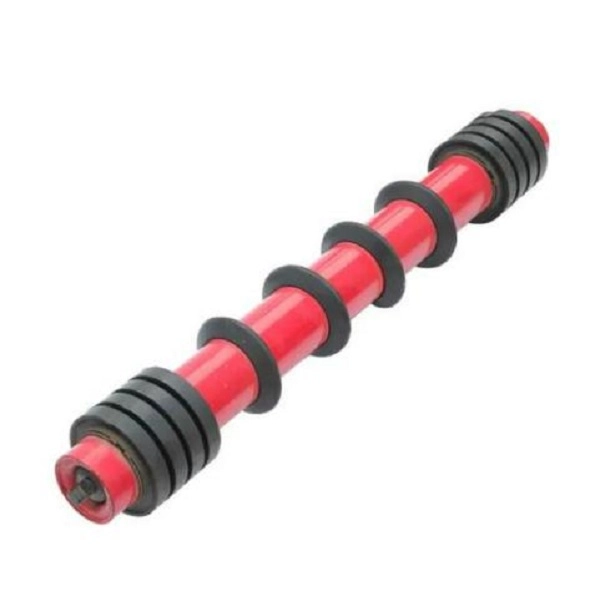

Povratni valj z gumijastim diskom

Gumijasti diski so razporejeni vzdolž gredi valja, da zagotovijo prožen stik s povratnim jermenom. Struktura lahko absorbira del vibracij jermena in zmanjša neposredno obrabo med povratnim jermenom in togo jekleno površino valja.

Specifikacije

Premer valja

YUFENG zagotavlja standardne zunanje premere 76, 89, 108, 114, 133, 168, 194 in 219 mm. Pri izbiri premera je treba upoštevati hitrost traku, širino traku, povratno obremenitev, dolžino transportnega traku in konstrukcijske zahteve okvirja transportnega traku.

Belt Width Matching

Območje povratnega vodila je zasnovano za širine transportnih trakov približno 500–2400 mm. Dolžino valja in dimenzije gredi je mogoče prilagoditi glede na dejanske dimenzije okvirja in nosilca.

Združljivost transportnega okvirja

Izdelke YUFENG Return Idler Roller je mogoče konfigurirati za transportne strukture tipa DTII, TD75 in CEMA. Kupci morajo pri zamenjavi valjev v obstoječem tekočem sistemu zagotoviti obstoječe dimenzije valjev ali risbe okvirjev.

Združljivost s pasom

Valje je mogoče uskladiti s sistemi tekočega traku iz blaga, tekočega traku z jekleno vrvjo, transportnega traku s stransko steno in sistemov cevnega transportnega traku glede na širino traku, povratno strukturo in postavitev transportnega traku.

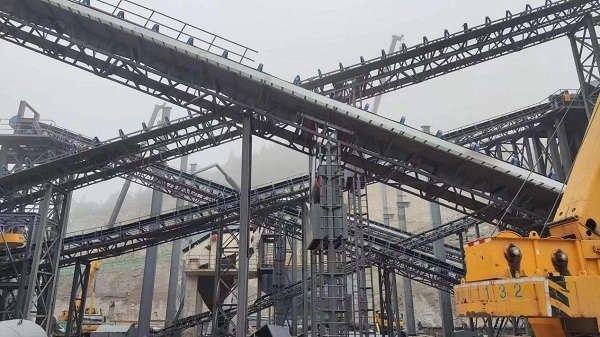

Možnosti materiala in tesnjenja

Material ohišja valja

Razpoložljivi materiali lupine vključujejo ogljikovo jeklo Q235, HDPE in nerjaveče jeklo 304. Ogljikovo jeklo je primerno za splošne težke transporte, HDPE za okolja, občutljiva na korozijo, in nerjavno jeklo 304 za aplikacije, ki zahtevajo večjo odpornost proti koroziji.

Površinska obdelava

Možnosti površinske obdelave vključujejo elektrostatično pršenje, vroče cinkanje in ovijanje z gumijastimi ploščami. Izbrano obdelavo je mogoče prilagoditi zunanji vlagi, korozivnim medijem, udarcem in zahtevam glede stika s pasom.

Tesnilna struktura

Dvojni in trojni kompozitni najlonski labirintni tesnilni sistemi se lahko uporabljajo za pomoč pri omejevanju vdora prahu in vode v votlino ležaja. Gumijasta kontaktna tesnila lahko zagotovijo dodatno oviro okoli sklopa ležaja.

Konfiguracija ležaja

Domače visoko natančne ležaje ali uvožene ležaje SKF/FAG C3 z zračnostjo je mogoče izbrati glede na delovne zahteve, pogoje neprekinjenega delovanja in specifikacije kupca.

Posebni delovni pogoji

Glede na dejansko uporabo je mogoče razmisliti o posebnih konfiguracijah, kot so negorljivi in antistatični povratni valji za podzemno rudarjenje premoga ali nizkotemperaturno odporni valji za odprte rudnike v hladnem območju.

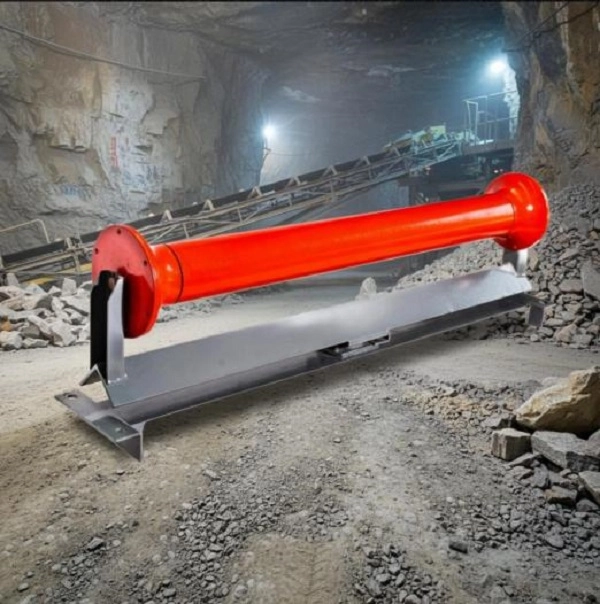

Podporni nosilci

YUFENG lahko dobavi podporne nosilce povratnega valja v različnih velikostih, tako da se lahko izbrani valj ujema z okvirjem tekočega traku in namestitveno strukturo.

Struktura in surovine

Roller Shell

Standardni jekleni povratni valji uporabljajo Q235 visokofrekvenčno jekleno cev ERW, medtem ko različice HDPE uporabljajo čisti material HDPE. Debelino stene lupine je mogoče prilagoditi glede na dolžino valja, obremenitev in zahtevano trdnost konstrukcije.

Valjčna gred

Hladno vlečeno polno okroglo jeklo 45# se uporablja za gred v standardnih konfiguracijah, kar zagotavlja odpornost proti upogibanju in deformaciji med neprekinjenim delovanjem.

Ležaj

V vrtljivem sklopu so uporabljeni kroglični ležaji z globokimi utori C3. Izbira ležaja vpliva na upor vrtenja, dvig temperature in življenjsko dobo med neprekinjenim delovanjem tekočega traku.

Tesnilne komponente

Tesnilna struktura lahko vključuje najlonske labirintne obroče visoke žilavosti in tesnilne obroče iz nitrilne gume, odporne na vremenske vplive, za zmanjšanje vdora prahu in vode v votlino ležaja.

Inšpekcija surovin

Jeklene cevi, gredi in ležaji so vzorčeni in pregledani pred vstopom v postopek montaže. Materiali, ki ne izpolnjujejo zahtev tovarniškega pregleda, se pred proizvodnjo zavrnejo.

Indikatorji uspešnosti

Performance Item	Standardna zahteva	Testni standard
Koeficient rotacijskega upora	≤0,008	ISO 15365
Stopnja zaščite pred prahom in vodo	IP65	Testni standard IP
Nazivna obremenitev Življenjska doba	≥30.000 delovnih ur	Preizkus tovarniško pospešenega staranja
Koncentričnost lupine valja	≤0,5 mm	Test številčnice
Ležaj Anti-Aging Time	≥500 h visokotemperaturnega staranja	Interni laboratorijski test
Aksialna statična nosilnost	1,5-kratna nazivna obremenitev brez deformacije	Preskus statičnega tlaka

Dejanska zmogljivost valja je odvisna od premera, debeline stene lupine, vrste ležaja, tesnilne strukture, hitrosti tekočega traku, napetosti jermena, okoljskih pogojev in vzdrževalnih praks.

Standardi in dokumentacija o kakovosti

Standardi tekoče industrije

Izdelki YUFENG Return Idler Roller so izdelani v skladu z zahtevami CEMA, GB/T10595 in ISO15365 za transportno opremo in zmogljivost valjev.

Varnostne zahteve

Povratne valje, namenjene podzemnim rudarskim aplikacijam, je mogoče konfigurirati v skladu z veljavnimi varnostnimi zahtevami premogovnika. Natančna varnostna dokumentacija je odvisna od izbranega izdelka in predvidene uporabe.

Izvozna dokumentacija

Razpoložljiva dokumentacija lahko vključuje certifikat vodenja kakovosti ISO9001, izvozno dokumentacijo CE, poročila o inšpekcijskih pregledih surovin SGS, dokumentacijo o preskusu varnosti v premogovniku ter poročila o preskusih odpornosti proti vrtenju v tovarni in življenjske dobe glede na izdelek in ciljni trg.

Namestitev in zamenjava

Nov sklop okvirja tekočega traku

Podporni nosilec povratnega valja je pritrjen na okvir tekočega traku v skladu z načrtovanim razmikom. Oba konca gredi valja sta poravnana z luknjami za pritrditev nosilca in pritrjena s predpisanimi zatiči ali vijaki. Pred zagonom tekočega traku se mora valj vrteti prosto brez nenormalnega upora.

Zamenjava obrabljenega povratnega valja

Pred zamenjavo je treba tekoči trak ustaviti in izklopiti napajanje. Po odstranitvi blokirnih komponent gredi lahko poškodovan povratni valj odstranite in zamenjate z novim. Pred ponovnim zagonom tekočega traku je treba preveriti prilagodljivost novega valja.

Razporeditev povratnih valjev tipa V

V-tip povratnih valjev je mogoče razporediti v ustreznih intervalih na transportnih linijah na dolge razdalje, kjer je za sledenje traku potrebna dodatna podpora. Dejansko razdaljo je treba določiti glede na strukturo tekočega traku, obnašanje traku in pogoje delovanja.

Namestitev spiralnega valja

Spiralne samočistilne povratne valje je treba uporabiti na transporterjih, ki prevažajo mokre ali lepljive materiale, kjer se lahko na povratni strani kopiči povratni trak. Namestitev mora zagotoviti, da se spiralna površina ujema s smerjo teka traku in strukturo tekočega traku.

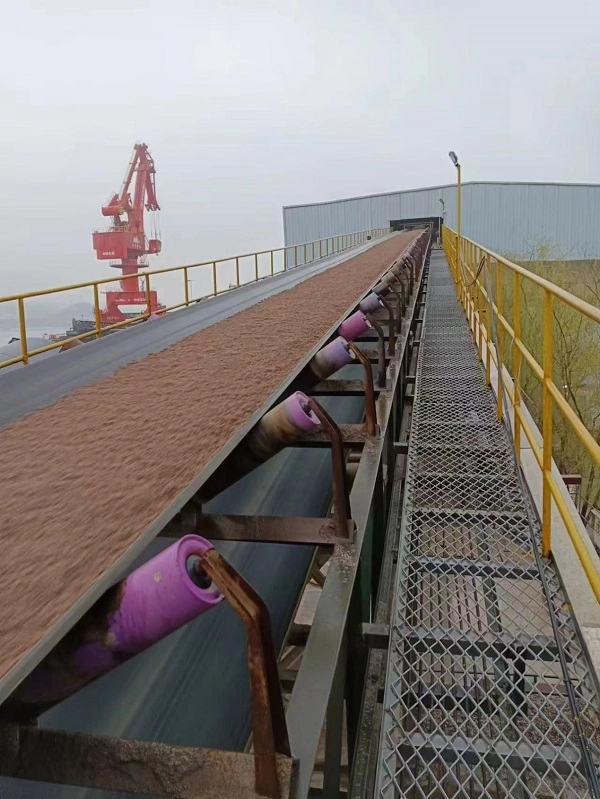

Pogoji prijave

Transport suhega razsutega materiala

Ploščati vzporedni povratni valji so primerni za običajne transporterje, ki prenašajo relativno suhe materiale, kot so premog, apnenec, pesek in agregat.

Tekoče linije na dolge razdalje

V-tip centrirnih povratnih valjev je mogoče izbrati, kjer dolge transportne linije zahtevajo izboljšano sledenje traku med povratnim hodom.

Mokri in lepljivi materiali

Spiralni samočistilni povratni valji so primerni za mokre rudnike, glinolome in druge aplikacije, kjer se lepljivi material oprime zadnje površine tekočega traku.

Obalno in kemično okolje

HDPE ali pocinkane povratne valje je mogoče izbrati za območja, ki so izpostavljena solnemu pršilu, vlagi ali izbranim korozivnim medijem, odvisno od delovnih pogojev.

Tekoči trakovi za občutljivo blago

Povratni valji z gumijastimi diski se lahko upoštevajo, kadar je potrebna dodatna prožnost med valjem in povratnim trakom za zmanjšanje vibracij in kontaktne obrabe.

Ujemajoči se izdelki transportnega sistema

Serija tekočih trakov

YUFENG lahko dobavi tekoči trak iz blaga, tekoči trak z jekleno vrvjo, tekoči trak s stransko steno, cevni tekoči trak, vzorčast tekoči trak in tekoči trak z grobim vrhom za celotne transportne sisteme za razsuti material.

Drugi transportni valji

Podporni izdelki vključujejo vodila za prenašanje korita, udarna vodila, samoporavnavna vodila in njihove ustrezne nosilce in podporna stojala.

Gumijasti dodatki

Za namestitev, vzdrževanje in popravilo na terenu je mogoče dobaviti gumijaste plošče, odporne proti obrabi, gumo za obrobe transportnih trakov, lepila za popravilo vulkanizacije in komplete za popravke.

Serija cevovodov HDPE

HDPE vodovodne cevi in HDPE dredžne cevi je mogoče dobaviti za pomožne aplikacije za transport vode in gnojevke v rudarskih in industrijskih projektih.

Obdelava po meri

Premer valja, debelino stene, dimenzije gredi, tesnilno strukturo in druge parametre je mogoče prilagoditi glede na delovne risbe stranke in zahteve transportnega traku.

Pakiranje in skladiščenje

Povratni valji majhnega premera

Povratni valji 76, 89 in 108 mm so lahko povezani z jekleno žico, opremljeni z zaščitnimi pokrovi na obeh koncih gredi in pakirani v trdne lesene zaboje za mednarodni transport.

Veliki težki povratni valji

168, 194 in 219 mm valje lahko razporedite na lesene palete, ovijete z zaščitno plastično folijo in pritrdite za prevoz kontejnerjev, da zmanjšate površinske praske in korozijo.

HDPE plastični povratni valji

HDPE valje je mogoče ločiti s peno ali drugimi blažilnimi materiali, da zmanjšate površinske trke in poškodbe med nakladanjem, razkladanjem in transportom.

Zahteve za shranjevanje

Povratni valji morajo biti shranjeni vodoravno na paletah s priporočeno višino zlaganja največ 1,2 m. Pri shranjevanju na prostem je treba uporabiti nepremočljivo ponjavo in se izogibati dolgotrajni izpostavljenosti deževnici.

Kako izbrati pravilen povratni prosti valj

Širina transportnega traku

Navedite širino tekočega traku in obstoječe dimenzije okvirja, da se lahko potrdi ustrezna dolžina valja, konfiguracija gredi in velikost nosilca.

Vrsta povratnega valja

Ploščati, V-tip, spiralni, HDPE in gumijasti povratni valji morajo biti izbrani glede na zahteve glede sledenja traku, oprijema materiala, vlažnosti in pogojev korozije.

Delovno okolje

Zagotovite informacije o rudniških, pristaniških, kemičnih ali drugih delovnih okoljih, vključno z vlažnostjo, slanim pršenjem, izpostavljenostjo kemikalijam in temperaturnimi pogoji. To pomaga določiti ustrezen material lupine in površinsko obdelavo.

Oprijem materiala

Kadar mokra glina, blato ali lepljiv material ostanejo na povratni strani traku, lahko uporabite spiralni samočistilni povratni valj, da zmanjšate kopičenje materiala.

Zahteva za sledenje pasu

Za transportne linije na dolge razdalje, ki so nagnjeni k odstopanju traku, je mogoče ovrednotiti povratne valje za centriranje v obliki črke V kot del ureditve poravnave povratne strani.

Zahtevajte ponudbo za povratni prosti valj

Zahtevani tehnični parametri

Za natančno ponudbo navedite ustrezno širino tekočega traku, zunanji premer valja, vrsto povratnega vodila, kot je ploščat, V-tip, spirala ali HDPE, delovno okolje, značilnosti materiala, skupno količino naročila in ciljno dostavno odprtino.

Tehnični inženirji YUFENG lahko ocenijo ustrezen premer valja, material lupine, konfiguracijo ležaja, tesnilno strukturo in nosilni nosilec glede na dejanski transportni sistem.

Globalni kontaktni podatki YUFENG

E-pošta

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Naslov tovarne

Xiagou Villege, ETDZ, Qingdao, Shandong, Kitajska

View as

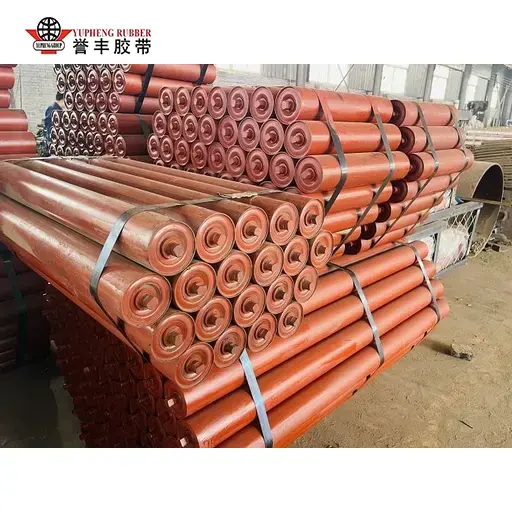

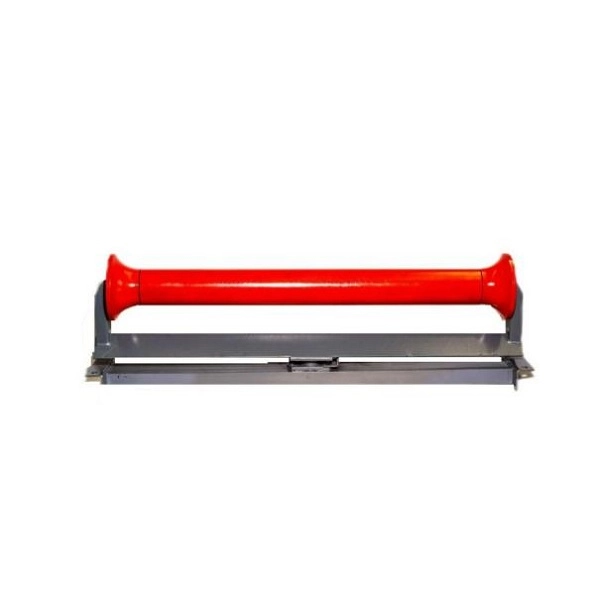

Ravni povratni prosti valj

Podpora povratni strani tračnih transporterjev YUFENG Flat Return Idler Roller zagotavlja gladko vodenje traku in zanesljivo delovanje z nizkim uporom za sisteme za ravnanje z rudarstvom, cementom, žitom in razsutim materialom. Z nadzorom kakovosti celotnega procesa od obdelave jeklenih cevi do dinamičnega uravnoteženja pomaga zmanjšati neenakomerno obrabo traku in vzdrževati stabilno delovanje tekočega traku pri lahkih, srednjih in težkih aplikacijah.

Poglej več >> Pošlji povpraševanje >>

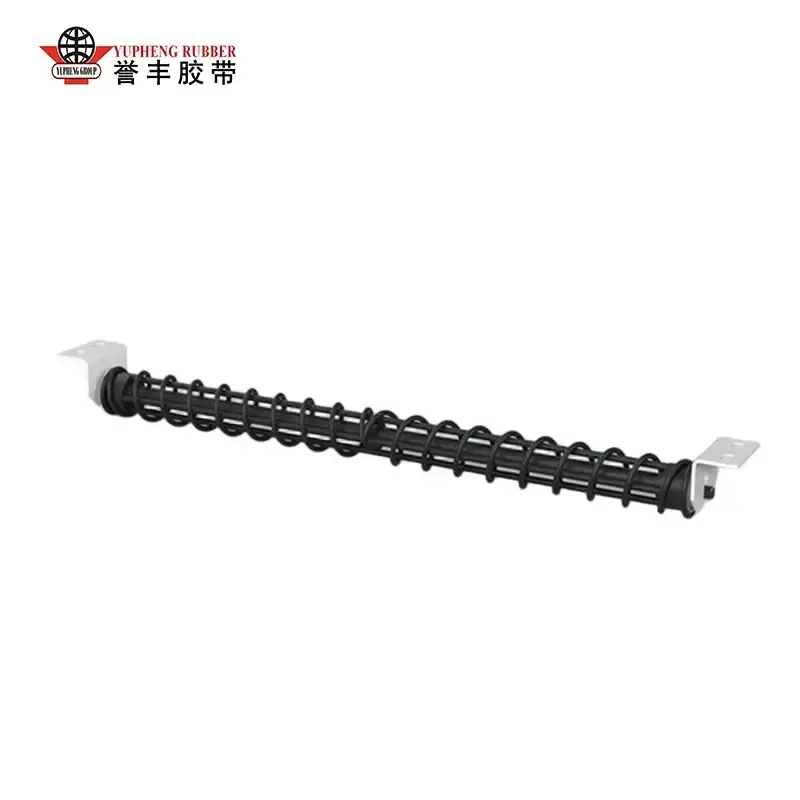

Spiralni povratni prosti valj

Zaradi samočistilne zmogljivosti je YUFENG Spiral Return Idler Roller idealen za tekoče trakove, ki ravnajo z mokrimi, lepljivimi materiali in materiali, ki so nagnjeni k kopičenju. Njegova spiralna struktura pomaga odstraniti oprijeti material s povratne površine traku, kar zmanjša odstopanje jermena, čas izpadov čiščenja in potrebe po vzdrževanju. Preizkušen na terenu v aplikacijah za premog, cement, pristanišča in termoelektrarne, zagotavlja stabilno dolgoročno podporo za težke transportne sisteme.

Poglej več >> Pošlji povpraševanje >>

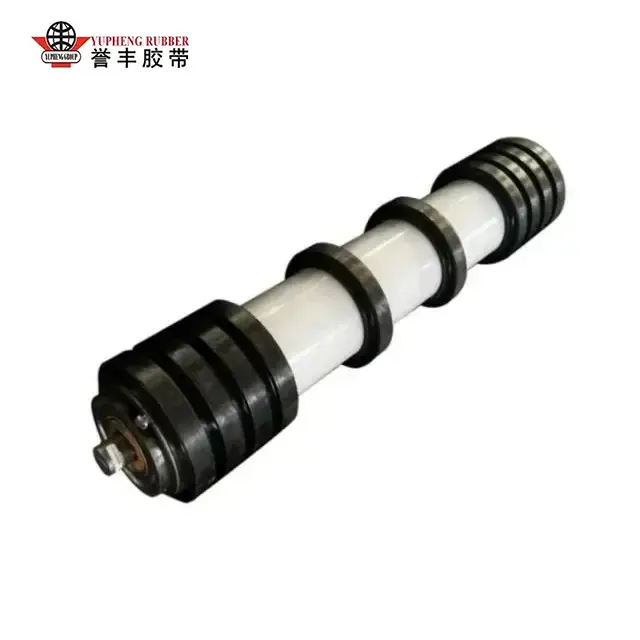

Gumijasti povratni valj

YUFENG Rubber Disc Return Idler Roller, zasnovan za lepljiva transportna okolja, ki so nagnjena k ostankom, uporablja razmaknjeno strukturo elastičnega gumijastega diska za izboljšanje čiščenja traku in zaščito na povratnih odsekih. Njegova tesnilna zasnova zagotavlja zanesljivo zaščito pred prahom, vodoodpornostjo in proti koroziji od -42 °C do +68 °C, kar pomaga zmanjšati nabiranje materiala, odstopanje jermena in pogostost vzdrževanja v rudarstvu, pristaniščih, cementni in energetski industriji.

Poglej več >> Pošlji povpraševanje >>

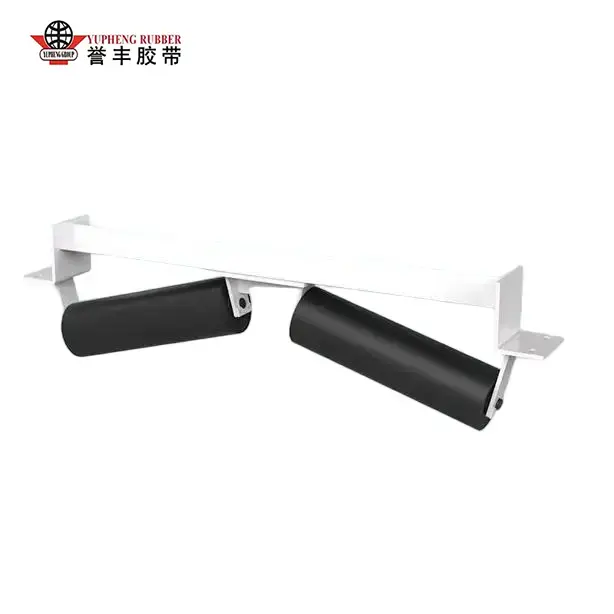

V Povratni prosti valj

Zasnovan za povratne sisteme transportnih trakov na dolge razdalje in težke obremenitve, YUFENG V Return Idler Roller zagotavlja samodejno centriranje traku in stabilno podporo s svojo simetrično valjčno strukturo v obliki črke V. Njegov napreden sistem tesnjenja ščiti ležaje pred prahom, vodo in težkimi okolji, hkrati pa zmanjšuje odstopanje jermena, obrabo robov in zahteve po vzdrževanju. Primerno za transport premoga, rudarstva, cementa in razsutega materiala od -40°C do +70°C.

Poglej več >> Pošlji povpraševanje >>

YUFENG je profesionalni Povratni prosti valj proizvajalec in dobavitelj na Kitajskem. Imamo izkušeno prodajno ekipo, profesionalne tehnike in ekipo poprodajnih storitev.

Novice Priporočila

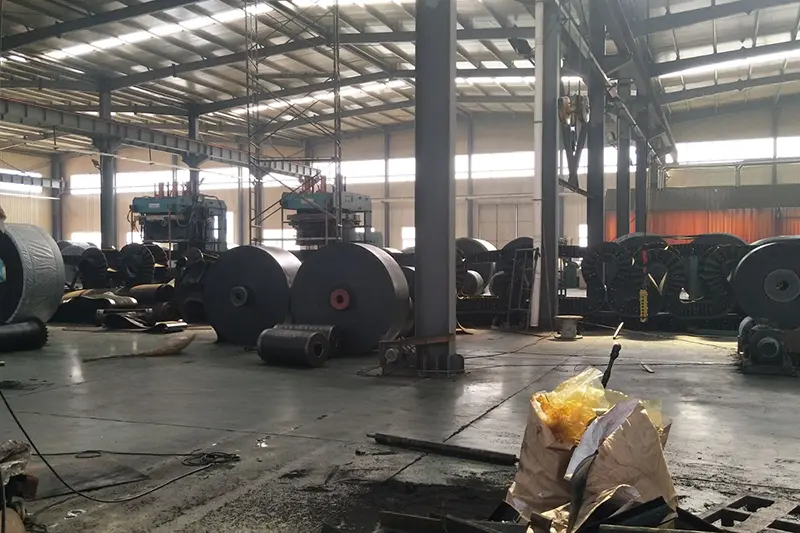

Proizvodni proces gumijastih transportnih trakov Poglej več >>

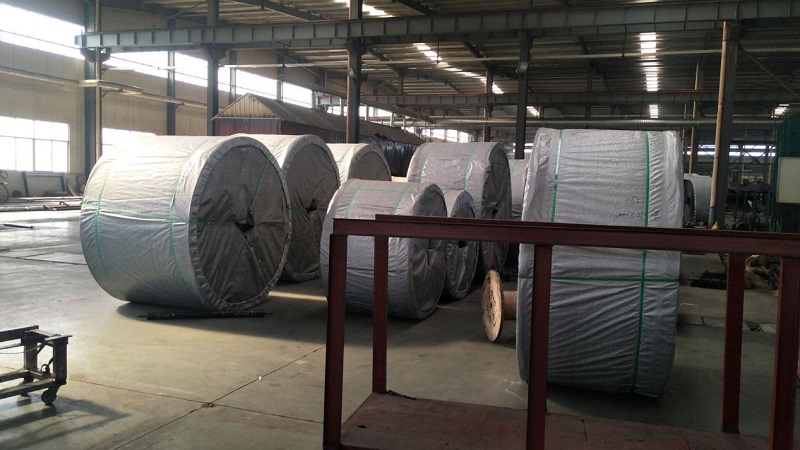

Velika serija transportnih trakov z jekleno vrvjo, izvožena v Senegal za podporo prevozu rudarskega materiala Poglej več >>

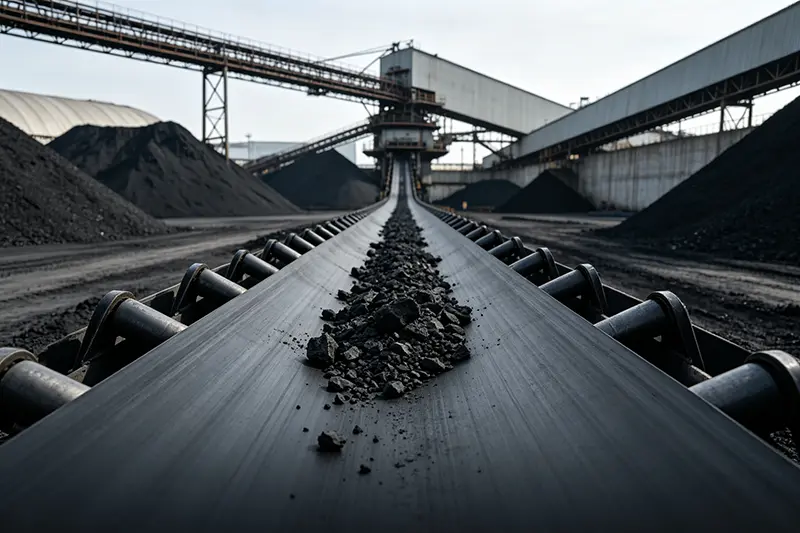

Prednosti transportnih trakov z jekleno vrvjo Poglej več >>

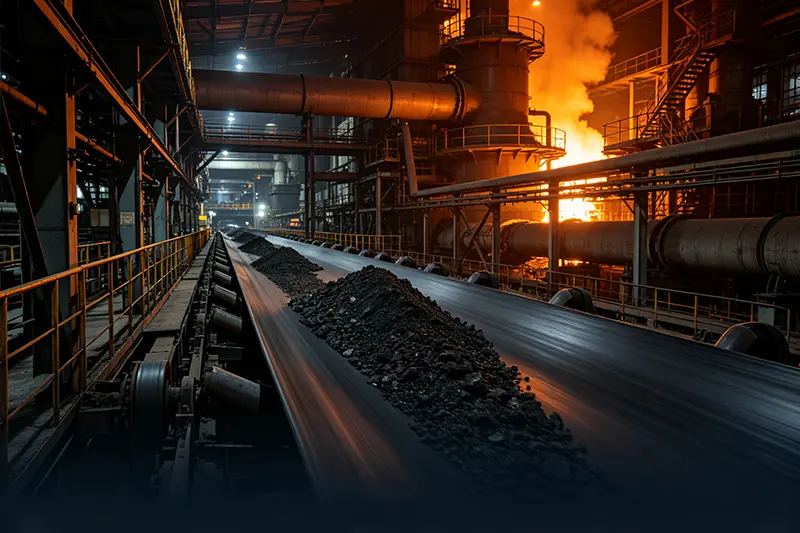

Kakšni so scenariji uporabe transportnih trakov z jekleno vrvjo?Poglej več >>

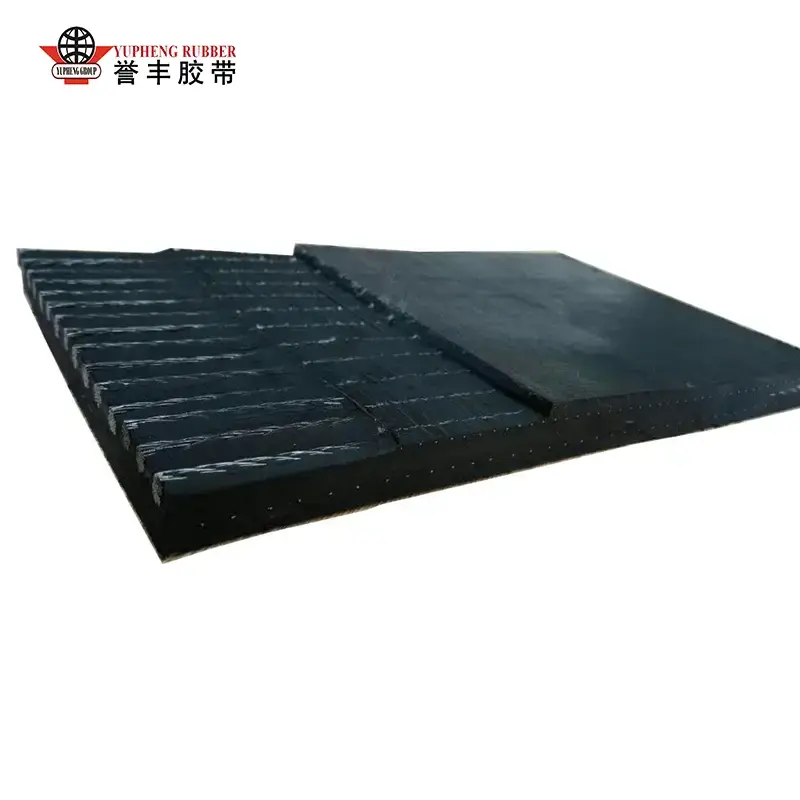

Zakaj je splošni transportni trak z jekleno vrvjo zanesljiv za težka dela?Poglej več >>
