Spiralni povratni prosti valj

YUFENG je specializiran za visoko zmogljive samočistilne serije tekočih trakov, z osnovno proizvodno bazo in avtomatizirano delavnico, ki se nahaja v industrijskem grozdu profesionalnih transportnih strojev na severu Kitajske. Blagovna znamka integrira spiralno konstrukcijsko zasnovo proti prijemanju, surovine visoke trdnosti, odporne na obrabo, in tehnologijo večkanalnega labirintnega tesnjenja v vsak spiralni povratni valj.

Osnovne informacije o testu

YUFENG je izvedel 6-mesečni preskus neprekinjenega delovanja na terenu, da bi ocenil dolgoročno delovanje svojega spiralnega povratnega valja v zahtevnih pogojih transportnega traku na povratni strani. Test je zajel več industrijskih okolij, vključno s podzemnim rudarjenjem premoga, transportom cementnega klinkerja, razkladanjem mineralnega prahu v pristanišču in transportom pepela s toplotno energijo.

Preskusni scenariji so vključevali pogoje z visoko vsebnostjo prahu, visoke vlažnosti, blata in lepljivih materialov, s povprečno 4–9 kg ostanka lepljivega prahu rude, blata in pepela, pritrjenega na vsak kvadratni meter povratnega traku. Ti pogoji so bili izbrani za reprodukcijo pogostih težav z oprijemom materiala, ki se pojavljajo pri neprekinjenem industrijskem transportu.

Rezultati testiranja so potrdili, da za lebdeče transportne trakove na povratni strani, ki delujejo z lepljivimi materiali, samo osnovna nosilnost ne zadostuje. Zmogljivost samodejnega sproščanja materiala, sposobnost preprečevanja sprijemanja in stabilnost sledenja traku so ključnega pomena za ohranjanje nemotenega delovanja povratnega traku. Te zahteve glede zmogljivosti tvorijo osrednjo konstrukcijsko logiko YUFENG Idler Roller.

Preskus strukturne zmogljivosti samočistilne spirale

Primerjalni preskus na terenu v pogojih lepljivega materiala

YUFENG je izvedel dvotedenski primerjalni terenski test med spiralnim povratnim prostim valjem in navadnimi gladkimi povratnimi prostimi valji pod enakimi pogoji transporta lepljivega pepela. Rezultati testiranja so pokazali pomembne razlike pri nadzoru oprijema materiala in zahtevah glede vzdrževanja.

Pri običajnih valjih z gladkim povratkom se je po 8–12 urah neprekinjenega delovanja pojavil neenakomeren nastanek materiala na površini valjev. Nakopičeni lepljivi materiali so tvorili nepravilne izbokline, kar je povzročalo težave z odstopanjem pasu in zahtevalo ročno čiščenje vsakih 12 ur. Vsaka zaustavitev čiščenja je trajala približno 18–22 minut, kar je povečalo vzdrževalno obremenitev in zmanjšalo razpoložljivost tekočega traku.

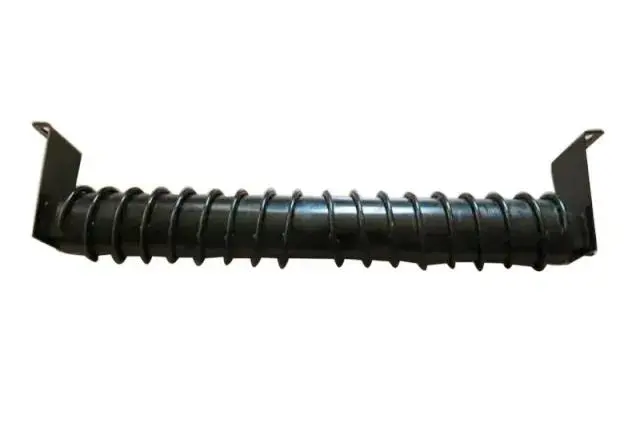

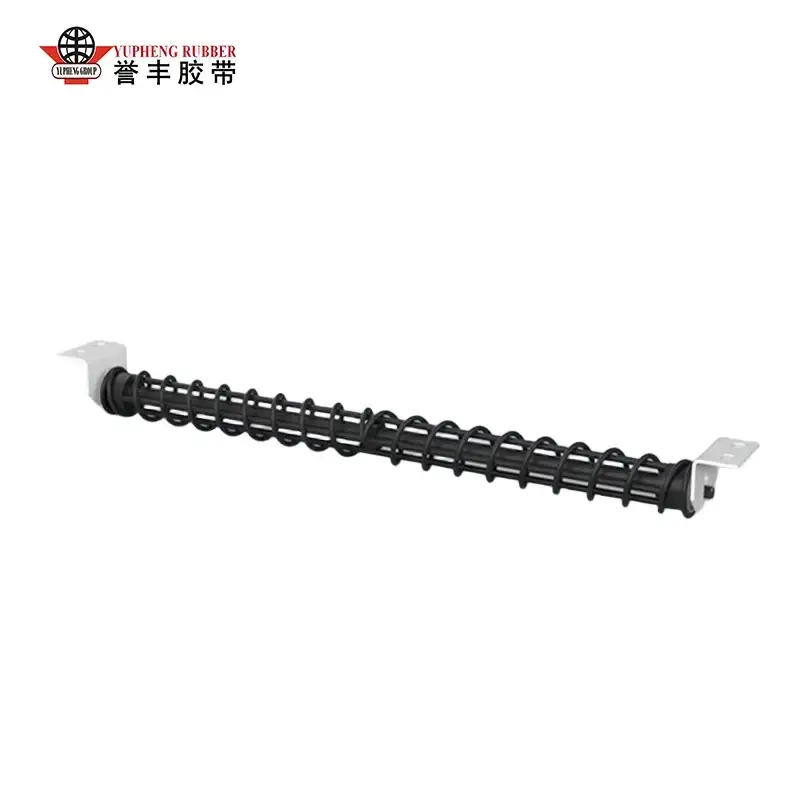

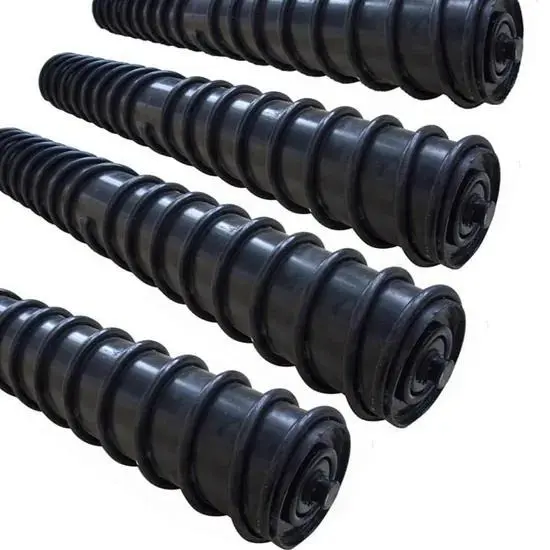

YUFENG Idler Roller ima simetrično dvojno spiralno letalno strukturo. Med vrtenjem valjev spiralna površina nenehno odstranjuje ostanke lepljivih materialov in jih vodi od središča traku proti obema stranema. Po 30 dneh neprekinjenega delovanja ni bilo opaziti očitnega nabiranja materiala na površini valja, kar je odpravilo potrebo po pogostem ročnem čiščenju.

1. Simetrično dvosmerno spiralno letenje v obliki črke S

Visoko trdno jekleno spiralno letenje je natančno varjeno glede na trajektorijo stika pasu. Dvosmerna spiralna struktura ustvarja uravnoteženo stransko potisno silo materiala, ki enakomerno prenaša lepljive ostanke proti obema roboma traku, ne da bi povzročila koncentrirano obrabo ali poškodbo gumijaste plasti transportnega traku.

2. Večslojni labirintni kompozitni tesnilni sistem

Notranje trikanalno najlonsko labirintno tesnilo v kombinaciji z zunanjim gumijastim protiprašnim obročem ustvarja večstopenjsko zaščitno strukturo. Ta zasnova učinkovito preprečuje vstop rudniškega prahu, blatne vode in drobnega pepela v ležajno votlino, s čimer preprečuje običajne okvare, kot sta zagozditev ležajev in blokada vrtenja valjev, ki jo povzroči kontaminacija materiala.

3. Struktura koncentrične uravnotežene porazdelitve teže

Tehnologija avtomatskega CNC struženja nadzoruje koncentričnost valjčnih cevi znotraj 0,3 mm celotnega indikatorskega odmika. Optimizirana zasnova dinamičnega ravnotežja ohranja amplitudo rotacijskih vibracij pod 0,8 mm med delovanjem tekočega traku pri visoki hitrosti, kar zmanjša dodatno izgubo napetosti jermena in zmanjša nepotrebno porabo energije transportnega sistema.

Test vodoodpornosti proti prahu, blatu in proti koroziji

Preizkusni pogoji okoljske simulacije

Spiralni povratni valj YUFENG je zasnovan za zunanja in podzemna mokra transportna okolja. Njegovo tesnjenje in odpornost proti koroziji sta bili preverjeni s strokovnim testiranjem simulacije okolja.

Preizkus je simuliral neprekinjeno brizganje blatne vode s pretokom vode 9 mm/uro v kombinaciji z izpostavljenostjo mineralnemu prahu z visoko koncentracijo. Vzorci so delovali neprekinjeno 40 zaporednih minut v teh težkih pogojih, da bi ocenili zanesljivost tesnjenja in učinkovitost protikorozijske zaščite.

Preverjeni rezultati testa

Po testiranju je ležajna votlina ostala popolnoma suha brez pronicanja vode ali prahu. Vroče pocinkano ohišje valja in spiralno vodilo sta ohranila nedotaknjen protikorozijski premaz brez luščenja ali poškodbe površine. Rotacijski upor ležaja se je po preskusu povečal samo za 3 %, brez zastoja ali okvare pri vrtenju.

Ta stabilna tesnilna in protikorozijska učinkovitost omogoča, da YUFENG Idler Roller zanesljivo deluje v deževnih odprtih pristaniščih, podzemnih rudnikih, bogatih z vodo, in okoljih pranja v cementarnah. Zasnova učinkovito zmanjšuje tveganja zaustavitve in stroške zamenjave, ki jih povzročajo rja, kopičenje materiala in poškodbe ležajev.

Inteligentna primerjava proti odklonom in učinkovitemu delovanju

Z nenehnim obremenitvijo in testiranjem delovanja na kraju samem, spiralni povratni vodilni valj YUFENG doseže 40 % višjo celovito učinkovitost delovanja kot navadni gladki povratni vodilni valj, s posebnimi primerjalnimi podatki, prikazanimi v spodnji tabeli:

Preverjeni standardni tehnični parametri izdelka

1. Surovina valjčne lupine

YUFENG Idler Roller uporablja Q235 visoko natančno brezšivno cev iz ogljikovega jekla ERW kot material lupine valja. Vsaka cev je pred proizvodnjo podvržena strogemu pregledu surovin in je vroče pocinkana proti koroziji za izboljšanje odpornosti proti obrabi, odpornosti na udarce in dolgoročne zanesljivosti delovanja na prostem in pod zemljo.

2. Ustrezen razpon širine transportnega traku

Standardni prosti valj podpira transportne trakove širine od 400 mm do 2000 mm, ki pokrivajo lahke, srednje obremenjene in težke transportne sisteme za razsuti material.

3. Možnosti standardnega zunanjega premera valja

Razpoložljivi standardni premeri valjev vključujejo Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm in Φ219 mm. Na voljo je posebna prilagoditev premera glede na strukturo tekočega traku in delovne zahteve.

4. Statična nosilnost enega valja

Največja statična obremenitev enega valja doseže 1500 kg, kar ustreza zahtevam transportnih sistemov na dolge razdalje, ki ravnajo s težkimi materiali, kot so mineralna ruda, premog in razsuti industrijski materiali.

5. Ustrezna debelina transportnega traku

Valj je združljiv s tekočimi trakovi debeline od 3 mm do 18 mm, vključno s standardnimi gumijastimi transportnimi trakovi, ognjeodpornimi rudarskimi trakovi in ​​cementnimi transportnimi trakovi, odpornimi na obrabo.

6. Območje prilagajanja delovne temperature

Spiralni povratni valj YUFENG vzdržuje stabilno delovanje od -40 °C do +65 °C, zaradi česar je primeren za rudarska okolja na prostem pri nizkih temperaturah in industrijske proizvodne linije pri visokih temperaturah.

7. Standardna neto teža enega valja

Standardna neto teža se giblje od 6,2 kg do 28,7 kg, odvisno od premera valja, efektivne dolžine in strukturne konfiguracije.

8. Standardna konfiguracija ležaja

Valj uporablja kroglične ležaje z globokimi utori z zračnim ščitom C3 ZZ z nizkim vrtilnim uporom, toleranco na toplotno raztezanje in polnjenjem z mastjo brez vzdrževanja za podporo stabilnemu delovanju v celotnem servisnem ciklu.

Primeri uporabe na kraju samem za resnične industrijske uporabnike

1. Aplikacija podzemnega povratnega transporterja premogovnika

Stranka podzemnega rudnika premoga se je prej soočala s pogostimi zagozditvami povratnega lopute, ki jih je povzročalo mokro premogovno sluz in kopičenje kamenega prahu. Te okvare so povzročile odstopanje traku, ponavljajoče se prekinitve proizvodnje in visoke stroške ročnega čiščenja.

Po zamenjavi tradicionalnih povratnih idlerjev z YUFENG Idler Rollers je transportni sistem neprekinjeno deloval šest mesecev. Dnevne izmene ročnega čiščenja so bile odpravljene, napake zaradi odstopanja jermena so se zmanjšale za več kot 70 %, mesečni stroški zamenjave prostih koles pa so se zmanjšali za več kot 55 %. Rešitev je tudi zmanjšala varnostna tveganja podzemnega vzdrževanja, ki jih povzroča pogosto ročno čiščenje opreme.

2. Uporaba transportnega transporterja za razsuti mineral v obalnem pristanišču

Obalni terminal za rudo, ki deluje pod stalno izpostavljenostjo dežju in megli z morsko soljo, je prej trpel zaradi hitre korozije valjev in kopičenja mineralnega prahu. Tradicionalni tekalni kolesi z gladkim povratkom so povzročili kopičenje površine, ki je opraskalo drage tekoče trakove.

Po uporabi spiralnih povratnih valjev YUFENG z vroče pocinkanimi lupinami in samočistilnimi spiralnimi strukturami so se težave z oprijemom materiala znatno zmanjšale. Ena serija dobavljenih valjev je neprekinjeno delovala več kot osem mesecev brez zamenjave in ohranjala stabilno delovanje v težkih morskih okoljih.

3. Uporaba lepljivega pepela v cementarni

A large cement production base faced serious return roller adhesion caused by damp clinker ash. Pred zamenjavo so morale vzdrževalne ekipe vsako izmeno ročno očistiti povratne valje, kar je povzročilo veliko porabo dela in pogoste izpade tekočih trakov.

Po namestitvi valjev YUFENG Idler Rollers spiralna struktura samodejno odstrani kopičenje pepela med delovanjem. Stroški dela pri čiščenju so se zmanjšali za približno dve tretjini, medtem ko je zmanjšana abrazija traku pomagala podaljšati življenjsko dobo transportnega traku.

Pet ključnih konkurenčnih prednosti

1. Prava industrijska zmogljivost, preizkušena na terenu

Vsi podatki o učinkovitosti čiščenja, učinkovitosti proti odklonom in življenjski dobi so preverjeni z nenehnim testiranjem delovanja industrijskega tekočega traku. YUFENG se osredotoča na praktično učinkovitost uporabe in ne na teoretične parametre.

2. Simetrična dvojna spiralna samočistilna struktura

Dvosmerna spiralna zasnova nenehno odstranjuje lepljive materiale, hkrati pa ohranja uravnotežen stik s pasom. Zmanjšuje pogostost odstopanja traku, preprečuje lokalno obrabo traku in izboljša stabilnost transporta v mokrih in lepljivih materialih.

3. Večkanalno tesnjenje in protikorozijska zaščita

Kombinacija labirintnega kompozitnega tesnila in vroče pocinkane površinske zaščite preprečuje, da bi prah, blatna voda in korozivni materiali poškodovali notranje ležaje, kar podpira dolgoročno delovanje brez vzdrževanja.

4. Integrirana zasnova za nižje operativne stroške

Z zmanjšanjem nabiranja materiala, pogostosti čiščenja, zamenjave valjev in poškodb jermena, spiralni povratni valj YUFENG strankam pomaga znižati skupne stroške vzdrževanja tekočih trakov in izboljšati učinkovitost proizvodnje.

5. Strokovni tovarniški nadzor kakovosti

YUFENG upravlja avtomatizirane delavnice za rezanje, varjenje, sestavljanje in testiranje v skladu s standardi vodenja kakovosti ISO9001. Vsak končni valj je pred odpremo podvržen pregledu, vključno s preskusom koncentričnosti, preskusom odpornosti proti vrtenju in preverjanjem učinkovitosti tesnjenja.

Primerni scenariji industrijske uporabe

1. Rudarski transportni sistemi

Primerno za podzemne in odprte rudnike premoga, ki transportirajo mokro premogovo sluz, prah jalovine in blatne mineralne materiale, kjer se pogosto pojavlja adhezija povratnega pasu.

2. Prevoz razsutega materiala v obalnem pristanišču

Designed for mineral powder, iron ore, sand and other bulk materials transported in humid marine environments with salt fog corrosion risks.

3. Cementna, metalurška in termoelektrarna

Uporablja se za lepljiv pepel, ostanke klinkerja, žlindro iz peči in druge industrijske materiale, ki se zlahka naberejo na običajnih povratnih valjih.

4. Obrati za predelavo mineralnih surovin in agregate

Primerno za transportne sisteme za mokro blato, pesek in mineralne predelave, ki zahtevajo stalno samočistilno zmogljivost.

5. Transportni sistemi s pogostimi težavami z oprijemom

Idealen za vse odseke povratnega transporterja, ki trpijo zaradi kopičenja materiala, odstopanja traku, pogostih zahtev po čiščenju in kratke življenjske dobe valjev.

Zakaj izbrati YUFENG?

Zanesljiva rešitev samočistilnega tekočega traku profesionalnega proizvajalca

Spiralni povratni valj YUFENG združuje natančno spiralno strukturno tehnologijo, preverjene izkušnje industrijske uporabe in standardizirano tovarniško kontrolo kakovosti. Zasnovan za transportna okolja z lepljivim materialom, pomaga odpraviti kopičenje materiala, zmanjšati težave z odstopanjem traku in zmanjšati nenačrtovane izpade transportnega traku.

Neposredna tovarniška dobava in podpora po meri

Kot profesionalni proizvajalec komponent transportnih trakov YUFENG zagotavlja neposredno tovarniško dobavo, prilagojene specifikacije, tehnično svetovanje in storitve usklajevanja aplikacij za globalne integratorje sistemov za transport razsutega tovora.

Izboljšajte zanesljivost tekočega traku z YUFENG

Izberite YUFENG Idler Roller, da dosežete samodejno samočistilno zmogljivost, zanesljivo protikorozijsko zaščito in stabilno delovanje povratnega traku za zahtevne industrijske transportne aplikacije.

pogosta vprašanja

Q1: What Is the Difference Between Smooth Return Idler and Spiral Return Idler Roller?

Običajni tekalni kolesi z gladkim povratkom nudijo le osnovno podporo jermenu. Lepljivi materiali se lahko zlahka naberejo na površini valja, kar povzroči odstopanje traku in pogosto čiščenje.

YUFENG Idler Roller uporablja dvosmerno spiralno strukturo za neprekinjeno odstranjevanje ostankov materiala med delovanjem, s čimer ohranja kontaktno površino jermena čistejšo in zmanjša težave z odstopanjem, ki jih povzroči kopičenje materiala.

V2: Kako preveriti kakovost spiralnega povratnega valja pred nakupom?

Stranke se morajo osredotočiti na tri ključne točke:

1. Kakovost spiralnega varjenja

Spiralno vodilo mora biti trdno privarjeno na ohišje valja, da preprečite zrahljanje med dolgotrajnim delovanjem.

2. Tesnilna struktura

A reliable roller should use multi-layer labyrinth sealing instead of simple dust rings to prevent dust and water from damaging the bearing.

3. Protikorozijska obdelava

Vroče pocinkane lupine valjev zagotavljajo boljšo odpornost proti koroziji za zunanja, rudarska in vlažna industrijska okolja.

V3: Kateri materiali so na voljo za spiralne letalne strukture?

1. Spiralni let iz ogljikovega jekla

Zagotavlja visoko odpornost proti obrabi in udarno trdnost, primerno za rudarstvo, pristanišča, cementarne in druge težke aplikacije.

2. Gumijasti spiralni let

Zagotavlja mehkejši stik s trakom in je primeren za transport manjših obremenitev. Vendar ima manjšo odpornost na visoke temperature in močne obrabe.

Kontaktirajte YUFENG

Obrnite se na YUFENG za tehnične liste, prilagojene risbe, testiranje vzorcev in neposredne tovarniške cene za rešitve spiralnih povratnih valjev.
