Tovarniški neposredni gumijasti dvigalni trak za težke transportne aplikacije

YUFENG Gumijasti jermen za dvigalo, znan tudi kot trak za dvigalo z vedri, je ojačan gumijast trak, zasnovan za navpične dvižne sisteme, ki prevažajo žito, cement, agregate, premog, minerale in druge razsute materiale. Jermen deluje kot neprekinjen nosilni element za dvigala z vedri in mora prenesti ponavljajoče se upogibanje okrog jermenic skupaj z neprekinjeno navpično napetostjo.

YUFENG dobavlja NN, EP in konstrukcije trakov za dvigala z jekleno vrvjo z različnimi raztezki, natezno trdnostjo in zmogljivostmi višine dviga. Trak je mogoče dobaviti s prilagojenimi luknjami za pritrditev žlice, funkcionalnimi gumijastimi zmesmi, ojačitvijo robov, fiksnimi dolžinami in predprebijanjem v skladu z dimenzijami dvigala in specifikacijami žlice.

Razvrstitev jermena dvigala glede na ojačitev karkase

NN gumijasti jermen za dvigalo

NN najlonska tkanina zagotavlja dobro prožnost in odpornost na udarce z razmeroma ekonomično konstrukcijo. Primeren je za dvigala z majhnimi in srednjimi žlicami, zlasti za žita in lahke materiale z dvižnimi višinami do približno 30 m.

EP gumijasti dvigalni pas

EP poliestrska tkanina zagotavlja nižji trajni raztezek in boljšo odpornost proti vlagi in plesni kot običajne strukture na osnovi bombaža. Primeren je za srednje višine dviga približno 30–80 m in se pogosto uporablja za dvigala za cement, pesek, agregate in druge razsute materiale.

Gumijasti dvigalni pas iz jeklene vrvi

Ojačitev z jekleno vrvjo zagotavlja zelo visoko natezno trdnost in izjemno nizek raztezek za zahtevna navpična dvigovanja. Primeren je za dvigala z veliko prostornino in ultra visoke dvižne sisteme nad približno 80 m, kjer je treba zmanjšati pogosto prilagajanje napetosti.

Vrsta trupa pasu	Osnovna značilnost	Veljavni delovni pogoji
NN gumijasti jermen za dvigalo	Dobra fleksibilnost, ekonomična konstrukcija, zmeren raztezek	Nizke in srednje višine dviga, dvigala za žito in lahke materiale
EP gumijasti dvigalni pas	Majhen trajni raztezek, odpornost na vlago in plesen	Srednja višina dviga, dvigala za cement, pesek in agregat
Dvižni pas iz jeklene vrvi	Zelo majhen raztezek, visoka natezna trdnost	Izjemno visoka dvižna višina in težka mineralna dvigala

Specifikacije in mere jermena dvigala

Razred trupa

YUFENG zagotavlja stopnje trupov EP100–EP1000, NN100–NN800 in ST630–ST2000. Ustrezen razred je treba izbrati glede na višino dvigala, obremenitev žlice, gostoto materiala, hitrost traku in zahtevano natezno trdnost.

Širina pasu

Razpoložljive širine trakov segajo od približno 300 mm do 1600 mm. Širina traku mora biti usklajena z dimenzijami žlice, pretokom materiala, širino ohišja dvigala ter konfiguracijo glave in repa škripca.

Debelina pokrova

Debelina prevleke se lahko prilagodi od približno 3–10 mm glede na obrabo materiala, stopnjo udarca in delovne pogoje.

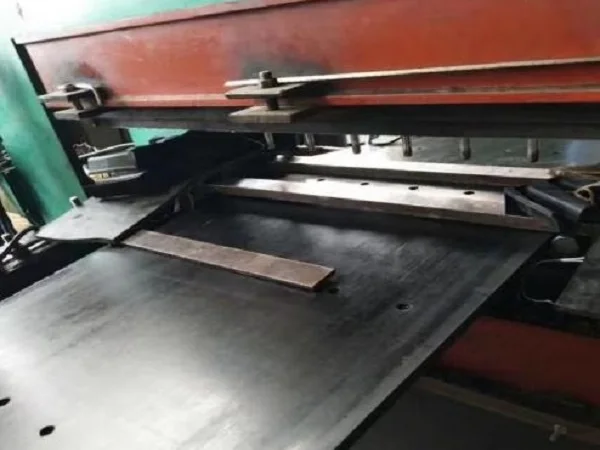

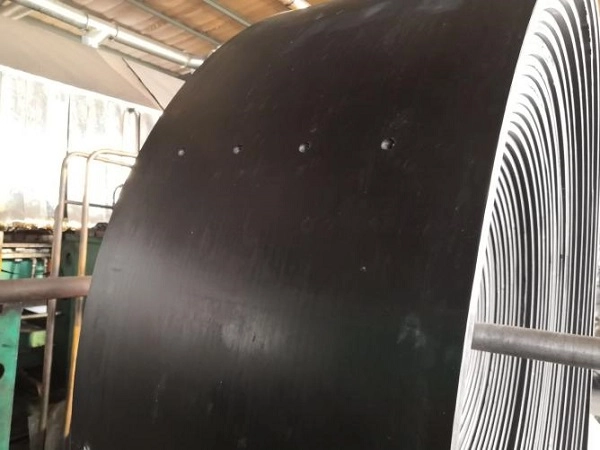

Luknje za pritrditev žlice

YUFENG podpira CNC izbijanje lukenj z okroglimi ali kvadratnimi luknjami. Premer lukenj, razmik in položaj je mogoče obdelati v skladu z risbo žlice, da se zagotovijo natančne pritrdilne točke za žlice dvigala.

Vrste trakov za dvigala za različne materiale in okolja

Splošni EP dvigalni pas, odporen proti obrabi

Standardni, proti obrabi odporen trak za dvigalo uporablja naravne ali ustrezne sintetične gumijaste prevleke za splošno dvigovanje razsutega materiala. Primeren je za cement, pesek, agregat in podobne materiale pri normalnih temperaturnih pogojih, s tipičnim delovnim območjem od -20°C do +60°C.

Dvigalni pas za živila

Elevatorski jermeni, primerni za hrano, uporabljajo ustrezne nestrupene gumene zmesi z nizkim vonjem za ravnanje z žitom. Zasnovane so za riž, pšenico, koruzo in podobne kmetijske materiale, kjer so pomembne zahteve glede čiščenja in veljavnosti za stik z živili.

Protistatični dvigalni pas, ki zavira gorenje

Ta konfiguracija uporablja ognjevarne in antistatične gumene zmesi za podzemne rudarske aplikacije, kjer sta potrebna požarna odpornost in odvajanje statične elektrike. Primerne modele je mogoče izdelati v skladu z varnostnimi zahtevami premogovnika MT/T668.

Dvižni pas, odporen na visoke temperature

Toplotno odporna pokrivna guma na osnovi EPDM se uporablja za aplikacije, ki vključujejo vroče materiale, kot je cementni klinker. Ustrezne konstrukcije prenesejo temperature materiala do približno 180°C, odvisno od dejanskih delovnih pogojev in formulacije traku.

Elevatorski jermen, odporen na olje in korozijo

Pokrivna guma na osnovi NBR zagotavlja boljšo odpornost na mineralna olja, maziva in izbrane kemične medije. Ta konfiguracija je primerna za kemične tovarne in dvigala za surovine, kjer lahko izpostavljenost oljem ali jedkim snovem vpliva na običajne gumene zmesi.

Dvižni pas za ultra visoko dviganje z jekleno vrvjo

Konstrukcija z jekleno vrvjo je zasnovana za visoke dvižne stolpe in dvigala z veliko prostornino. Njegov zelo nizek raztezek in visoka natezna trdnost pomagata ohranjati stabilnost traku pri dolgih navpičnih dvižnih razdaljah in težkih neprekinjenih obremenitvah žlice.

Montaža žlice in strukturna prilagoditev

Izbira trupa

Stranke lahko izberejo najlonsko tkanino NN, nizko raztegljivo poliestrsko tkanino EP ali pocinkano jekleno vrvico glede na višino dvigala, obremenitev žlice in zahteve glede nateznosti.

Prilagajanje vzorca lukenj

Okrogle ali kvadratne luknje za pritrditev žlice je mogoče CNC preluknjati v skladu z risbami strank. Premer luknje, sredinsko razdaljo in vzdolžni razmik je mogoče prilagoditi tako, da se ujemajo s sistemom namestitve žlice.

Konfiguracija površine

Trak je lahko dobavljen z gladko površino ali izbrano protizdrsno površino, odvisno od zasnove dvigala in zahtev glede ravnanja z materialom.

Funkcionalna gumijasta zmes

Gumene zmesi, odporne proti obrabi, primerne za hrano, negorljive, visokotemperaturne in na olje, lahko izberete glede na transportni material in delovno okolje.

Ojačitev robov

Za izboljšanje odpornosti na ponavljajoče se upogibanje in robne obremenitve okoli glave in repa škripcev je mogoče vključiti zgoščeno gumo proti trganju.

Storitev fiksne dolžine in predprebijanje

YUFENG lahko dobavi odseke s fiksno dolžino skupaj z vnaprej preluknjanimi luknjami za vedro, kar omogoča, da se končni trak pripravi v skladu z dimenzijami vgradnje dvigala pred pošiljanjem.

Struktura jermena dvigala in nadzor proizvodnje

Visoko natezna karkasa

Visoko trdne NN in EP tkanine ali visoko trdne pocinkane jeklene vrvice tvorijo primarno natezno strukturo jermena dvigala. Karkasa je izbrana glede na zahtevano razdaljo dviga in pogoje obremenitve vedra.

Funkcionalna prevleka iz gume

Naravni kavčuk, NBR, EPDM in druge primerne spojine je mogoče izbrati glede na zahteve glede obrabe, temperature, olja, stika s hrano in odpornosti na gorenje.

Posneta guma z visoko vezjo

Med ojačitvenimi plastmi in prevleko je uporabljena namenska posna guma z visoko oprijemljivostjo, ki izboljša oprijem karkase na gumo in zmanjša razslojevanje okoli območij, ki so izpostavljena ponavljajočim se napetostim.

Ojačitev lukenj žlice

Pri težkih obremenitvah vedra je mogoče območje okoli pritrdilnih lukenj lokalno ojačati z dodatno gumo, da zmanjšate razpoke na robovih in ohranite stabilnost pritrditve vijakov pod nazivno napetostjo.

Inšpekcija surovin

Tkanina, jeklena vrvica in gumijasti materiali se vzorčijo glede natezne trdnosti, raztezka in luščenja, preden vstopijo v vulkanizacijsko proizvodno linijo. Materiali, ki ne izpolnjujejo zahtevanih inšpekcijskih meril, se ne sprostijo v proizvodnjo.

Zmogljivost jermena dvigala za navpično delovanje

Performance Item	Standardna zahteva	Testni standard
Raztezek ob prelomu trupa EP	≥300 %	ISO 6259
Trdnost vmesnega sloja	≥12 N/mm	ISO 2411
Trajni raztezek pod nazivno obremenitvijo	≤2,5 %	DIN 22102
Izguba zaradi obrabe pokrova gume	≤0,8 cm³/1,61 km	ISO 4649
Odpornost na trganje na robovih lukenj	Pod nazivno napetostjo ni razpok	Tovarniški namenski test

Dejanska zmogljivost jermena je odvisna od stopnje trupa, širine traku, debeline pokrova, obremenitve žlice, hitrosti jermena, višine dvigala, premera škripca in delovnega okolja. YUFENG lahko glede na izbrano konfiguracijo zagotovi podatke o tovarniških preskusih za posamezne izdelke.

Standardi in certifikacijska dokumentacija

Splošni standardi za tekoči trak

Izdelki YUFENG Rubber Elevator Belt so izdelani v skladu z veljavnimi zahtevami ISO 14890, DIN 22102 in GB/T 7984. Konstrukcije iz jeklenih vrvic se lahko izdelajo v skladu z DIN 22131, kjer je to primerno.

Zahteve za stik z živili

Materiale za dvigovalne trakove, primerne za živila, je mogoče izbrati v skladu z veljavnimi zahtevami FDA in LFGB za stik z živili. Posebna certifikacija in dokumentacija sta odvisna od izbrane formulacije materiala in ciljnega trga.

Varnostne zahteve premogovnika

Ognjevarne in antistatične konfiguracije trakov dvigala za podzemno rudarjenje je mogoče izdelati v skladu z zahtevami MT/T668, odvisno od konfiguracije končnega izdelka in veljavnega obsega testiranja.

Razpoložljiva dokumentacija

Odvisno od naročene konfiguracije lahko YUFENG zagotovi dokumentacijo o upravljanju kakovosti ISO9001, izvozno dokumentacijo CE, poročila o učinkovitosti materiala SGS, dokumentacijo o varnosti v stiku s hrano, varnostna potrdila o ognjevarnosti v premogovniku in tovarniška poročila o preskusih izdelkov.

Spajanje in namestitev jermena dvigala

Spajanje z vročo vulkanizacijo

Za trajne spoje jermenov dvigal se priporoča vroča vulkanizacija. Konci jermena so pripravljeni glede na strukturo vložka tkanine ali jeklene vrvi, pri čemer se izognete poškodbam sosednjih lukenj za pritrditev vedra. Med spojne plasti se namesti ujemajoča se visoko oprijemljiva posna guma, ki ji sledi nadzorovano segrevanje in pritisk v namenskem ploščatem vulkanizerju.

Mehansko spajanje pritrdilnih elementov

Za nujna popravila, kjer je potrebna hitra namestitev, se lahko uporabijo posebni mehanski pritrdilni elementi jermena dvigala. Ta metoda je primerna za začasno ali kratkotrajno delovanje in se na splošno ne priporoča kot rešitev trajnega spoja za sisteme dvigal za ultra visoka dvigala in težka bremena.

Izbira škripca

Izbrati je treba ustrezne velike jermenice glave in repa, da zmanjšate ponavljajočo se utrujenost jermena pri upogibanju. Premer jermenice se mora ujemati s konstrukcijo karkase in specifikacijo jermena.

Nastavitev napetosti jermena

Sistem za napenjanje dvigala je treba prilagoditi glede na izbrano konstrukcijo jermena in nazivne delovne zahteve. Ustrezna napetost pomaga ohranjati stabilno poravnavo žlice in zmanjša nepotrebno premikanje jermena.

Namestitveni položaj žlice

Luknje za pritrditev žlice se morajo natančno ujemati z dimenzijami žlice dvigala. Prav tako je treba nadzorovati pogoje hranjenja, da se izognete neposrednemu udarcu ostrih ali prevelikih materialov na mesta namestitve vedra.

Ujemajoče se komponente žličastega dvigala

Serija tekočih trakov

YUFENG lahko dobavi tekoči trak iz blaga, tekoči trak z jekleno vrvjo, tekoči trak z vzorcem in tekoči trak z grobim vrhom za transportne sisteme, ki združujejo navpično dviganje z vodoravnim transportom materiala.

Komponente valjev in škripcev

Ujemajoči se izdelki vključujejo vodila korita, protikorozijske valje HDPE in jermenice glave dvigala za ustrezne sisteme za ravnanje z materialom.

Gumijasti dodatki

Za potrebe namestitve, vzdrževanja in popravil na terenu so na voljo gumijaste plošče, odporne proti obrabi, lepila za popravila vulkanizacije in pritrdilni elementi za jermene dvigal.

Serija cevovodov HDPE

Cevi za vodo iz HDPE in cevi za strgače je mogoče dobaviti za pomožne aplikacije za transport tekočin v rudarskih in industrijskih projektih, ki zahtevajo kombinirano nabavo.

Obdelava po meri

YUFENG lahko prilagodi širino traku, debelino, premer luknje vedra, razmik med luknjami, fiksno dolžino in funkcionalno sestavo gume glede na risbe dvigala in delovne pogoje.

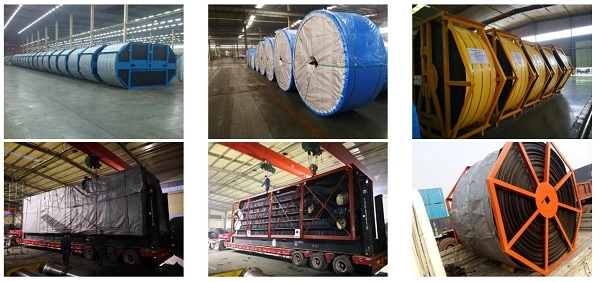

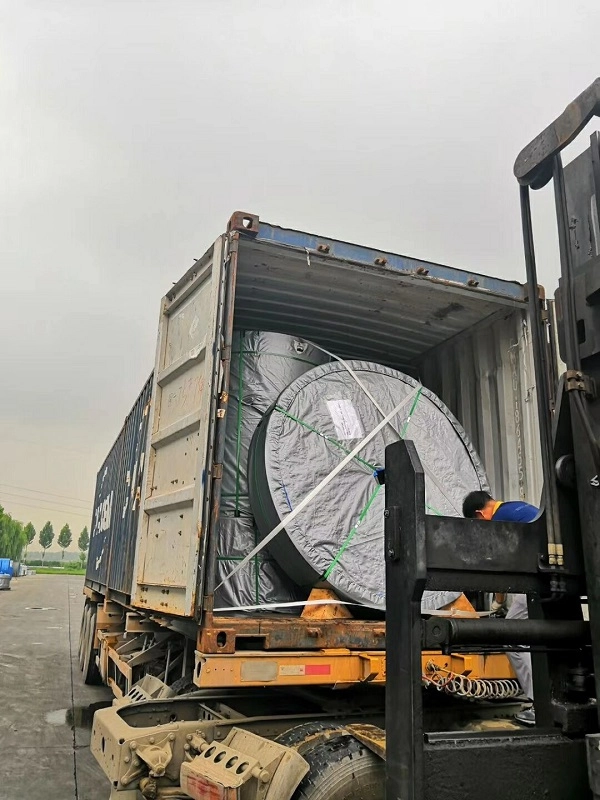

Pakiranje in skladiščenje pasu za dvigala

Zvitki ozke širine

Elevatorski trakovi širine približno 300–800 mm so naviti na jedra iz trdnega papirja in zaščiteni z nepremočljivo plastično folijo in tkano zunanjo embalažo.

Zvitki široke jeklene vrvi

Težke trakove dvigal z jekleno vrvjo s širino od približno 1000–1600 mm je mogoče pritrditi z ojačanimi jeklenimi trakovi, zaščitno ponjavo in težkimi lesenimi paletami za transport kontejnerjev.

Preluknjani deli jermena

Predhodno preluknjani deli po meri so zaščiteni z ločeno peno ali blažilnimi materiali, da se zmanjšajo deformacije in poškodbe okoli lukenj za pritrditev žlice med rokovanjem.

Zahteve za shranjevanje

Trakove je treba skladiščiti vodoravno v suhem in zračnem skladišču s priporočeno višino zlaganja največ 1,2 m. Izogibajte se dolgotrajni izpostavljenosti neposredni sončni svetlobi, deževnici in kemičnim topilom, da zmanjšate staranje gume in propadanje materiala.

Kako izbrati pravi gumijasti jermen za dvigalo

Potrdite višino in zmogljivost dvigala

Skupna višina dviga in urni pretovor materiala sta prva parametra za izbiro razreda trupa. NN je primeren za manjša dvigala, EP za številne aplikacije srednje višine, jeklena vrvica pa za sisteme z večjo natezno obremenitvijo in ultra visoke dvižne sisteme.

Potrdite zahteve glede lukenj žlice

Navedite premer luknje za pritrditev žlice, razmik, količino in mere risbe, tako da se lahko vzorec prebijanja jermena natančno ujema s sistemom žlice.

Potrdite material in temperaturo

Vrsta materiala, velikost delcev, abrazivnost, izpostavljenost olju, kemični stik in temperatura določajo ustrezno formulacijo prekrivne gume.

Potrdite jermenico in namestitvene mere

Premera glave in repa jermenice, širino jermena, dimenzije ohišja dvigala in razporeditev napenjanja je treba upoštevati skupaj, da se zagotovi ustrezno delovanje jermena in upogibna zmogljivost.

Zahtevajte ponudbo za gumijasti jermen dvigala

Za natančno ponudbo navedite vrsto trupa, širino traku, skupno višino dvigala, velikost in razmik lukenj žlice, vrsto materiala, delovno temperaturo, transportno zmogljivost, skupno količino naročila in ciljno pristanišče.

Tehnični inženirji YUFENG lahko ocenijo ustrezen razred karkase, debelino pokrova, konfiguracijo prebijanja žlice in funkcionalno formulacijo gume glede na celotne pogoje delovanja dvigala.

Globalni kontaktni podatki YUFENG

E-pošta

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Naslov tovarne

Xiagou Villege, ETDZ, Qingdao, Shandong, Kitajska

View as

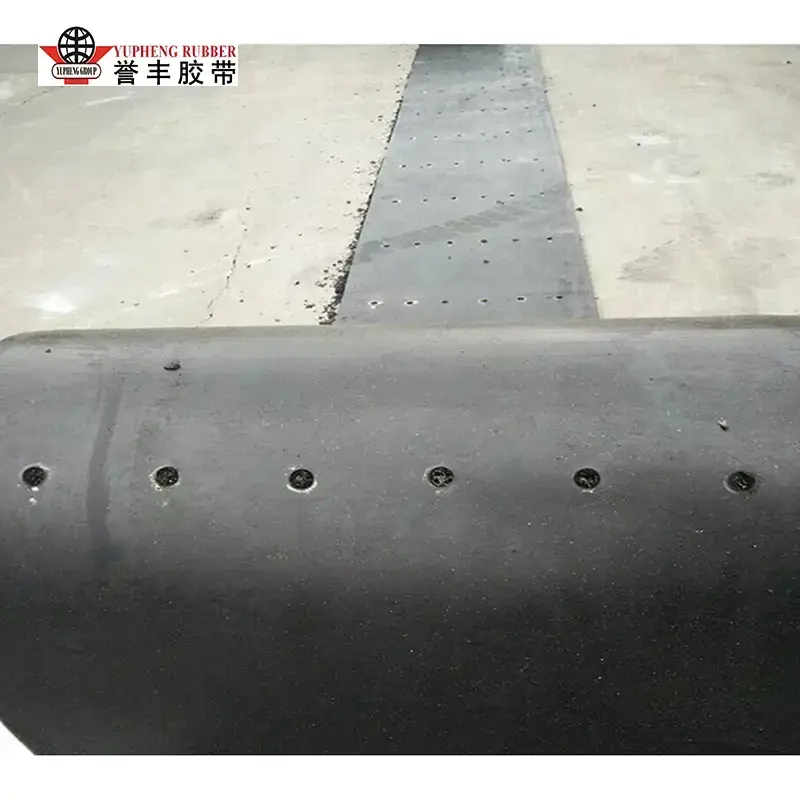

Toplotno odporen jermen za dvigalo

YUFENG toplotno odporen trak za dvigalo z vedri je zasnovan za zaprta dvigala z vedri, ki ravnajo z vročimi razsutimi materiali pri 120–175 °C. Njegova dvoslojna toplotna zaščitna struktura ščiti trup pred toplotnim sevanjem, kar zmanjšuje opekline, razslojevanje in pokanje lukenj za vijake. Na voljo v različicah s tkanino in jekleno vrvico, podpira srednje do ultra visoke dvige s trpežnim in stabilnim delovanjem.

Poglej več >> Pošlji povpraševanje >>

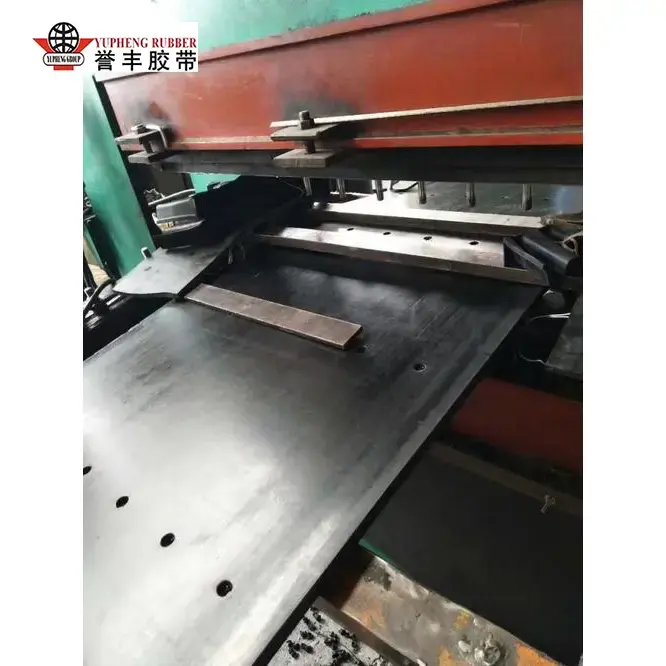

Dvižni pas iz blaga

Zasnovano za učinkovito navpično rokovanje z materialom YUFENG Fabric Bucket Elevator Belt zagotavlja lahko in prilagodljivo rešitev za srednje in nizko visoke sisteme dvigal z vedri. Njegovo večplastno ogrodje iz potopljene tkanine in visoko trdna gumijasta zmes za držanje vijakov zagotavljata zanesljivo delovanje pri višinah dviga 0–60 m, zaradi česar je primeren za transport zrn, kemičnega prahu in drobnih agregatov. Na voljo so tudi prilagojene gumene zmesi, odporne na obrabo, olje in nizke temperature.

Poglej več >> Pošlji povpraševanje >>

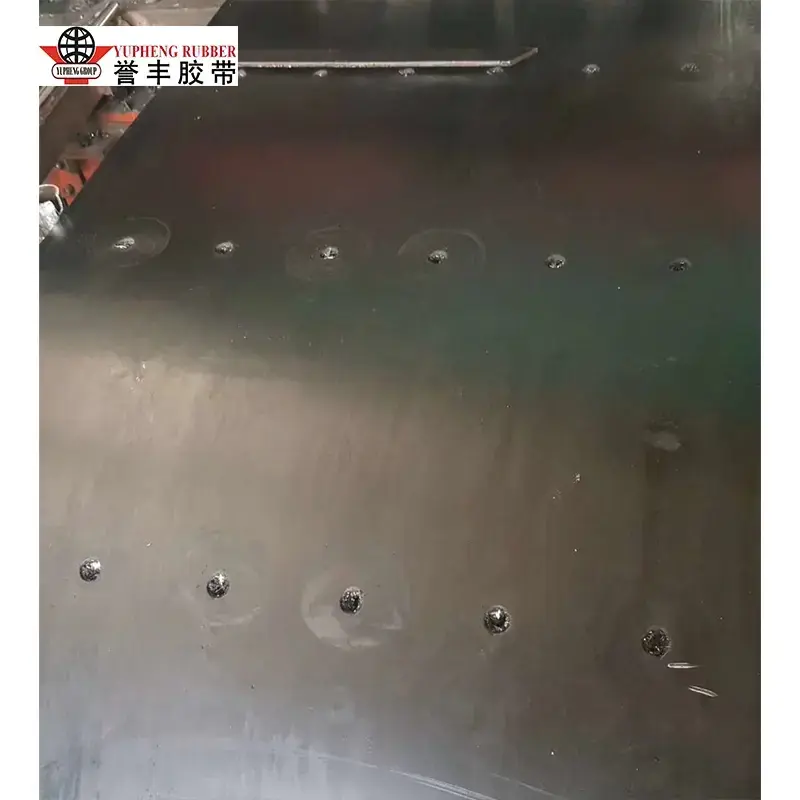

Dvižni trak z jekleno vrvico

Za visoko višinsko in težko navpično transportiranje YUFENG Steel Cord Bucket Elevator Belt zagotavlja izjemno nizek raztezek, visoko natezno trdnost in močno prečno togost. Njegovo gosto razporejeno vzdolžno ogrodje iz jeklene vrvi podpira stabilno delovanje pri višinah dviga do 100 m, medtem ko prilagojene toplotno odporne in negorljive gumene zmesi ustrezajo zahtevnim aplikacijam v cementni, mineralni in žitni industriji.

Poglej več >> Pošlji povpraševanje >>

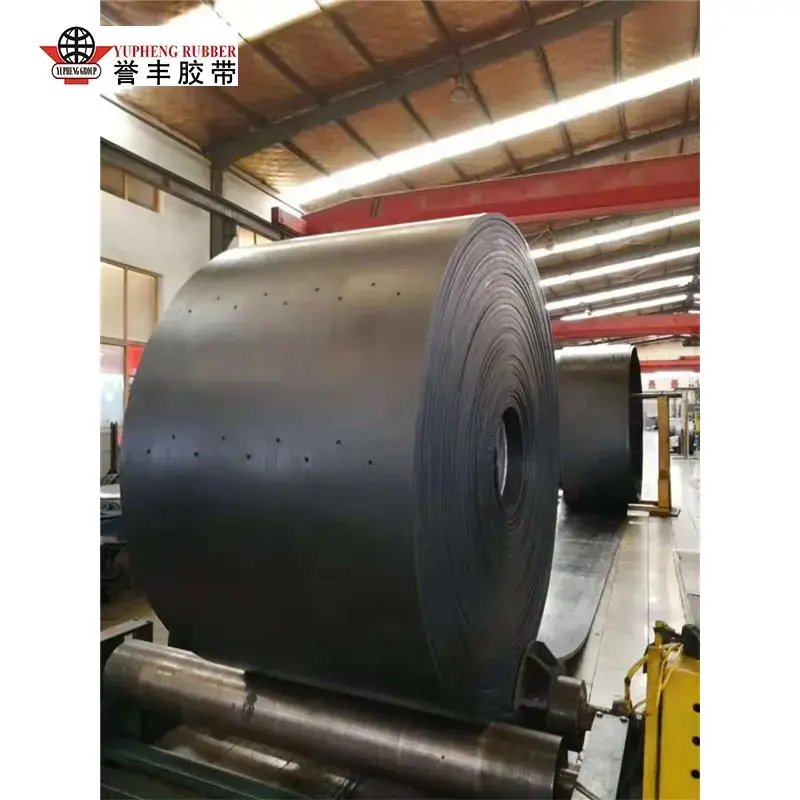

Splošni pas za dvigala
