Vodilni proizvajalec okvirjev za tekoče trakove za rudarstvo in sisteme za ravnanje z razsutim materialom

Ogrodje transportnega traku je podporna konstrukcija, ki se uporablja za namestitev in pozicioniranje transportnih valjev na sistemih transportnih trakov. Povezuje vlečna kolesa, povratna vodila, udarna vodila in samoporavnavna vodila s strukturo tekočega traku, kar zagotavlja, da valji ohranjajo pravilno poravnavo in zagotavljajo stabilno podporo za tekalni trak.

Med neprekinjenim transportnim delovanjem nosilni okvir nosi težo razsutega materiala, napetost jermena in udarne sile, ki nastanejo na točkah nakladanja. Nepravilno zasnovan okvir lahko povzroči neusklajenost valjev, težave s sledenjem traku, neenakomerno obrabo in nepričakovane izpade. Zato je izbira zanesljive podporne strukture bistvena za izboljšanje stabilnosti transportnega sistema.

YUFENG izdeluje celotno serijo okvirjev za prosti tek v skladu z zahtevami TD75, DT II(A), CEMA in ISO. Z uporabo visokokakovostnega jekla Q235/Q355, natančnih varilnih postopkov in izbirne protikorozijske obdelave se okvirji YUFENG široko uporabljajo v rudarstvu, kamnolomih, cementu, elektrarnah, pristaniščih in pri projektih ravnanja z razsutim materialom.

Različni tipi okvirjev za različne odseke tekočega traku

Različni odseki tekočega traku zahtevajo različne podporne strukture. YUFENG ponuja več modelov okvirjev glede na položaj namestitve, stanje nakladanja in okoljske zahteve.

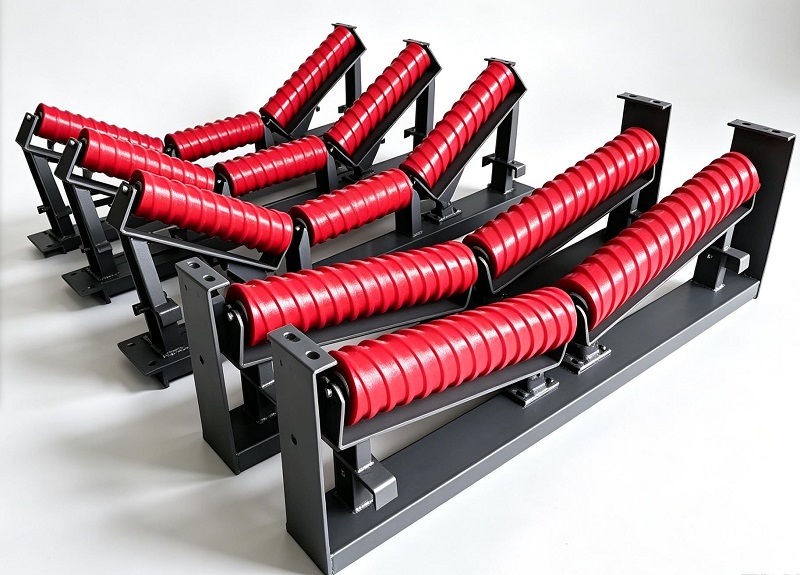

Okvir korita

Okvir korita je večinoma nameščen na nosilni strani tračnih transporterjev. Struktura s tremi valji tvori obliko korita, ki podpira razsute materiale in povečuje transportno zmogljivost. Standardni koti korita vključujejo 20°, 30°, 35° in 45°.

Ta tip se običajno uporablja v rudnikih premoga, tovarnah agregatov, tovarnah cementa in sistemih za prevoz razsutega materiala, kjer je potrebna stalna materialna podpora.

Povratni prosti okvir

Okvir povratnega vodila je nameščen na povratni strani transportnih sistemov za podporo praznega traku po izpustu materiala. Njegova preprosta struktura zagotavlja zadostno togost, hkrati pa omogoča priročno zamenjavo valjev in rutinsko pregledovanje.

Ker povratni odseki nosijo manjšo obremenitev v primerjavi z nosilnimi odseki, so običajno izbrane lahke konstrukcije, da se zmanjša skupna teža transportne strukture.

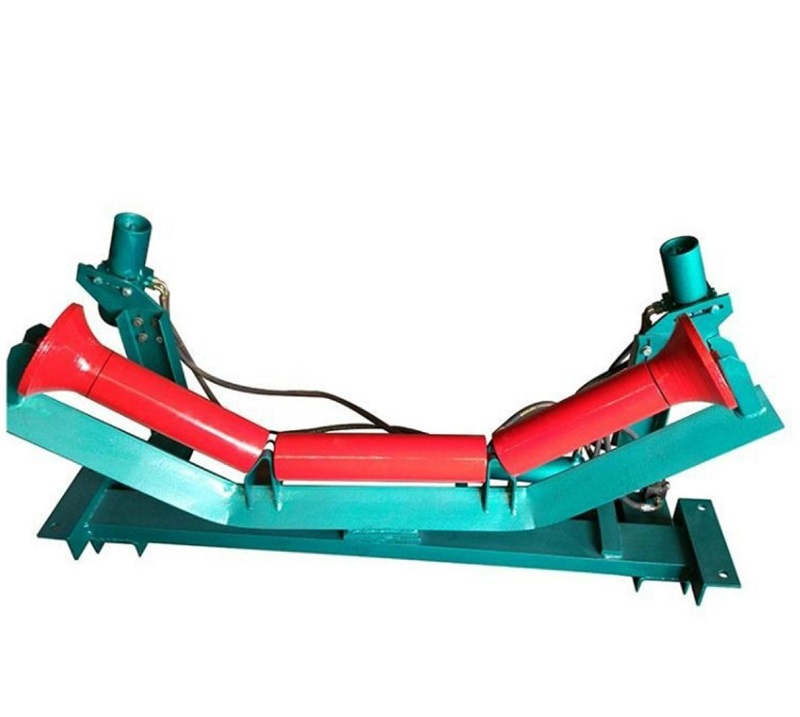

Samoporavnavni okvir

Samoporavnavni okvir za prosti tek je zasnovan tako, da popravi odstopanje jermena med delovanjem. Ko se gibanje pasu premakne stran od središčne črte, vrtljivi podporni mehanizem ustvari vodilno silo, ki pomaga obnoviti normalno sledenje pasu.

Primeren je za transportne trakove na dolge razdalje, mesta prenosa in aplikacije, kjer lahko pogosto pride do potepanja traku.

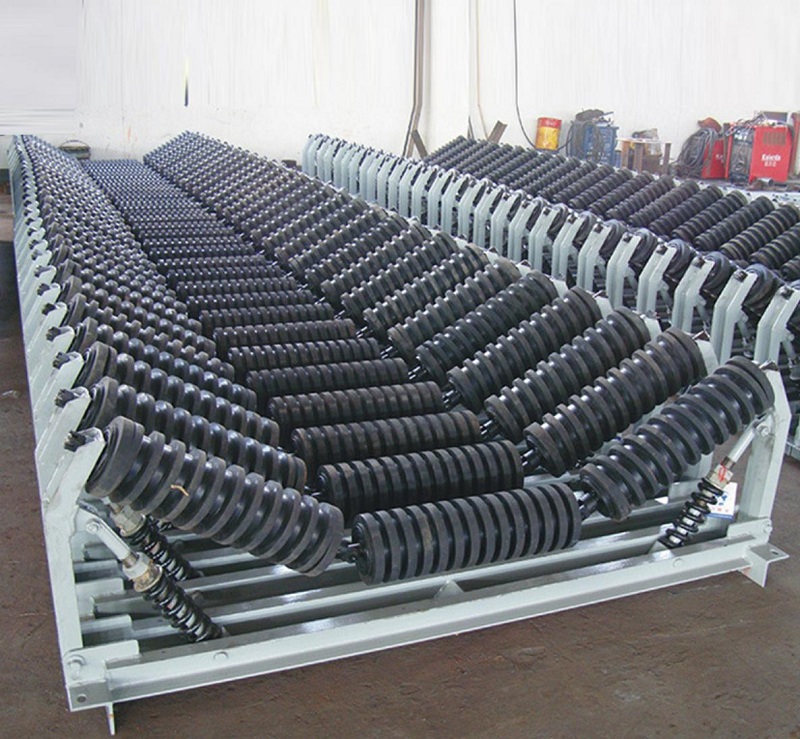

Impact Idler Frame

Udarno vodilo ima ojačano jekleno konstrukcijo za področja, ki so izpostavljena močnim udarcem materiala. Običajno je nameščen na točkah dovajanja, kjer velika ruda, premog ali agregati padejo na tekoči trak.

Okrepljena struktura deluje skupaj z udarnimi valji, da absorbira udarce ob obremenitvi in zmanjša tveganje deformacije v težkih pogojih.

Viseči okvir H-tipa

Viseči okvir H-tipa uporablja metodo viseče namestitve brez potrebe po tradicionalni montaži na temelj. Njegova modularna zasnova omogoča lažjo prilagoditev in namestitev v omejenih prostorih.

Običajno se uporablja v podzemnih rudarskih rovih, mobilnih transporterjih in projektih, kjer je pomembna prilagodljivost namestitve.

Pocinkano ohišje

Za zunanja ali korozivna delovna okolja ponuja YUFENG vroče pocinkane okvirje. Pocinkana površina izboljša odpornost proti rji in pomaga podaljšati življenjsko dobo v obalnih pristaniščih, kemičnih tovarnah in skladiščih na prostem.

Izbira na podlagi delovnih pogojev tekočega traku

Izbira pravilnega okvirja transportnega traku je odvisna od več dejavnikov, vključno s širino traku, težo materiala, stopnjo udarca, dolžino transportnega traku in okoljem namestitve.

Pri standardnem transportu razsutega materiala zagotavljajo okvirji korita za stabilno prenašanje. Pri težkih rudarskih aplikacijah z velikimi kosmi materialov se priporočajo ojačani udarni okvirji na območjih nakladanja za obvladovanje nenadnih udarnih sil.

Transportni sistemi na dolge razdalje običajno zahtevajo samoporavnavne okvirje v ustreznih intervalih, da zmanjšajo odstopanje traku. Za obalna ali kemično korozivna okolja galvanizirana obdelava pomaga izboljšati odpornost proti koroziji in zmanjša zahteve po vzdrževanju.

Tehnična struktura in možnosti po meri

Ohišje transportnega traku YUFENG je mogoče prilagoditi glede na risbe strank, specifikacije transportnega traku in pogoje projekta. Na voljo so različne strukturne konfiguracije, ki se ujemajo z različnimi zasnovami tekočih trakov.

Material okvirja je mogoče izbrati med ogljikovim jeklom Q235 za standardne aplikacije ali jeklom visoke trdnosti Q355 za težke transportne sisteme. Površinska obdelava vključuje elektrostatično barvanje in vroče cinkanje v skladu z okoljskimi zahtevami.

Stranke lahko prilagodijo kot korita, montažne mere, višino okvirja, položaje lukenj in načine namestitve. Dodatni dodatki, kot so vlečne gredi, vzmetne sponke in visoko trdni vijaki, se lahko dobavijo skupaj.

Prednosti delovanja YUFENG Idler Frame

YUFENG Conveyor Idler Frame se osredotoča na strukturno zanesljivost, dimenzijsko natančnost in dolgoročno stabilnost delovanja. Vsak okvir je zasnovan tako, da zmanjša zahteve po vzdrževanju tekočega traku in podpira neprekinjen transport materiala v različnih delovnih pogojih.

Močna struktura in zanesljivo varjenje

YUFENG uporablja kvalificirane jeklene materiale Q235 in Q355 za izdelavo podpornih okvirjev. V primerjavi z nizkokakovostnimi tankostenskimi materiali nudi jeklo visoke trdnosti boljšo odpornost proti deformacijam pri velikih obremenitvah in udarnih pogojih.

Profesionalni varilni postopki zagotavljajo enakomerne varilne šive in stabilno strukturno trdnost. Pregled varjenja se opravi pred dostavo, da se zmanjšajo tveganja, ki jih povzroči nepopolno varjenje, razpoke ali strukturne deformacije.

Natančen položaj namestitve valja

Natančnost namestitve ogrodij za prosti tek neposredno vpliva na delovanje tekočega traku. YUFENG nadzoruje dimenzije namestitve in položaje lukenj v skladu s specifikacijami, povezanimi s TD75, DT II(A) in CEMA.

Natančno pozicioniranje pomaga valjem ohranjati pravilno poravnavo, kar zmanjšuje neenakomerno obrabo valjev, odstopanje jermena in dodatni delovni upor.

Fleksibilna površinska zaščita

Različna okolja zahtevajo različne metode zaščite pred korozijo. Standardni okvirji lahko uporabljajo premaz z visoko oprijemljivostjo, medtem ko je vroče pocinkana obdelava na voljo za zunanje, obalne in kemično korozivne pogoje.

Površinska obdelava izboljša odpornost proti rji in pomaga ohranjati stabilno delovanje med dolgotrajnim delovanjem.

Enostavna zasnova za vzdrževanje

Standardizirana struktura okvirjev YUFENG omogoča priročno namestitev in zamenjavo valjev. Operaterji lahko dokončajo rutinsko vzdrževanje brez zapletenega spreminjanja strukture tekočega traku.

Modularne zasnove, kot so viseči okvirji tipa H, zagotavljajo dodatno prilagodljivost za podzemne in omejene prostorske aplikacije.

Združljive komponente tekočega sistema

YUFENG vodilni okvir transportnega traku se lahko ujema z različnimi komponentami tekočega traku, vključno z koritastimi valji, povratnimi valji, udarnimi valji, čistilci trakov, udarnimi posteljami in tekočimi trakovi.

Ta združljivost strankam pomaga kupiti celotne komponente tekočega sistema pri enem dobavitelju in poenostaviti vodenje projekta.

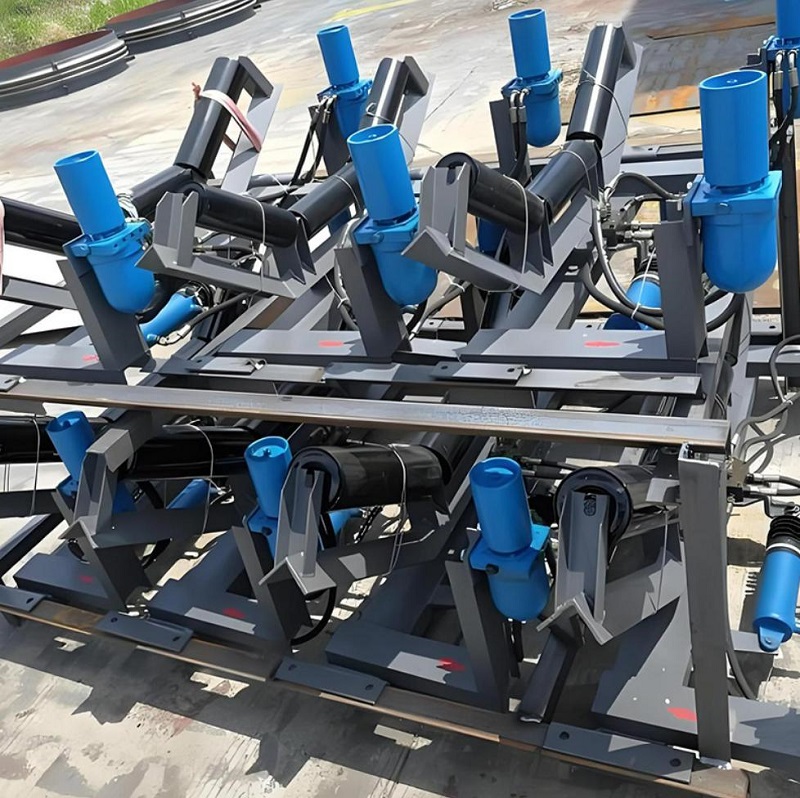

Conveyor Idler Frame Supporting Products

Navodila za namestitev in zagon

Pravilna namestitev okvirja je pomembna za doseganje stabilnega delovanja transportnega traku. YUFENG priporoča, da pred uporabo opreme preverite položaj namestitve, poravnavo in pogoje pritrditve.

KORAK 01

Namestitev fiksnega okvirja

Za okvirje korita in povratnega vodila namestite okvir na transportni nosilec in privijte vse vijake visoke trdnosti. Okvirji, nameščeni na istem odseku tekočega traku, morajo ostati vzporedni in poravnani s središčnico tekočega traku.

Po pritrditvi okvirja namestite vodila in preverite, ali se valji vrtijo gladko brez nenormalnega upora.

KORAK 02

Namestitev samoporavnalnega okvirja

Samoporavnavne okvirje je treba namestiti v ustreznih intervalih v skladu z zahtevami zasnove tekočega traku. Vrtljivi mehanizem mora ostati gibljiv in se med namestitvijo ne sme zakleniti.

Po zagonu opazujte zmogljivost sledenja traku in potrdite, da funkcija samopopravljanja deluje pravilno.

KORAK 03

Namestitev udarnega okvirja

Udarne okvirje je treba namestiti na mestih dovajanja materiala, kjer padajoči materiali ustvarjajo močno udarno silo. Glede na dejanske pogoje obremenitve bodo morda potrebne metode ojačane pritrditve.

Pred uporabo preverite, ali okvir ostaja raven in brez deformacij.

KORAK 04

Rutinski pregled

Redni pregled mora vključevati preverjanje zvarov, vijakov, stanja površinske prevleke in morebitnih deformacij. Zrahljane vijake je treba takoj zategniti, poškodovane okvirje pa pravočasno popraviti ali zamenjati.

Ustrezni izdelki za transportne sisteme

YUFENG ponuja integrirane podporne izdelke za projekte transporta razsutega materiala, s čimer strankam pomaga zgraditi celovite rešitve transportnih trakov.

Izdelki za transportne valje

Podporni izdelki vključujejo vodila za korita, povratne vodila, udarna vodila, spiralna samočistilna vodila, povratna vodila z gumijastimi koluti in samoporavnavna vodila.

Pribor za tekoče trakove

YUFENG dobavlja udarne postelje za transportne trakove, čistila za trakove, gumo za obrobe, gumijaste plošče, odporne na obrabo, in druge pripomočke za izboljšanje učinkovitosti transportnih trakov.

Celovite rešitve tekočega traku

Razpoložljivi transportni trakovi vključujejo transportne trakove iz tkanine EP, transportne trakove z jekleno vrvjo, rudniške PVC/PVG trdne tkane trakove in trakove s ševronskimi zobci.

Izbira materiala in pregled kakovosti

Kakovost materiala neposredno vpliva na življenjsko dobo in varnost podpornih struktur transportnih trakov. YUFENG izbere zanesljive materiale in izvede inšpekcijske postopke pred odpremo.

Jekleni material

Glavni okvirji uporabljajo ogljikovo jeklo Q235B za standardne aplikacije in visoko trdno nizkolegirano jeklo Q355B za težke transportne projekte, ki zahtevajo večjo nosilnost.

Površinska obdelava

Razpoložljive površinske obdelave vključujejo elektrostatično barvanje z epoksi brizganjem in vroče cinkanje. Kupci lahko izberejo ustrezno zaščito glede na delovno okolje.

Pritrdilni elementi in materiali za varjenje

Za zanesljivo montažo so uporabljeni vijaki visoke trdnosti razreda 8,8, vzmetne podložke in matice proti zrahljanju. Materiali za varjenje so izbrani v skladu z zahtevami za navadne kovine, da se zagotovi strukturna trdnost.

Vsaka proizvodna serija je podvržena pregledu videza, merjenju dimenzij in preverjanju kakovosti varjenja. Izdelke z deformacijami, manjkajočimi zvari ali dimenzijskim odstopanjem zavrnemo pred dobavo.

Standardi in certifikati

Ogrodje transportnega traku YUFENG je izdelano v skladu s priznanimi standardi opreme za transportne trakove, vključno z GB/T10595-2017, TD75 in DT II(A) konstrukcijskimi specifikacijami. Izdelki so zasnovani tudi v skladu z mednarodnimi zahtevami CEMA in ISO.

Za mednarodne projekte lahko YUFENG zagotovi certifikat upravljanja kakovosti ISO9001:2015, certifikat CE, poročila o inšpekcijskih pregledih SGS in druge tehnične dokumente v skladu z zahtevami strank.

Indikatorji tehnične uspešnosti

Performance Item	Standardna zahteva	Testna osnova
Dovoljena deformacija okvirja pod nazivno obremenitvijo	≤1/1000 razpon	Tovarniški preskus statične obremenitve
Kakovost varilnih šivov	Brez razpok, nepopolne penetracije ali žlindre	Vizualni in ultrazvočni pregled na kraju samem
Debelina sloja vročega pocinkanja	≥65 μm	Preskus z magnetnim merilnikom debeline
Toleranca položaja namestitvene luknje	±1,5 mm	Pregled dimenzij

Pakiranje in skladiščenje

YUFENG uporablja ustrezne metode pakiranja za zaščito okvirjev med mednarodnim prevozom.

Okvirji standardne količine so povezani z jeklenimi trakovi, nameščeni na lesene palete za težke obremenitve in prekriti z vodoodporno plastično folijo. Prilagojeni okvirji majhnih serij so pakirani v lesene zaboje iz vezanega lesa, da se prepreči deformacija ob trku.

Med skladiščenjem je treba izdelke hraniti v suhih in prezračevanih skladiščih. Izogibati se je treba dolgotrajni izpostavljenosti na prostem brez vodotesne zaščite, da preprečite poškodbe premaza in korozijo jekla.

Kako pridobiti hitro ponudbo

Za priporočilo pravilnega modela ogrodja tekočega traku in zagotavljanje natančne ponudbe morajo stranke navesti širino tekočega traku, zahtevano vrsto okvirja, kot korita, zahteve glede površinske obdelave in okolje uporabe.

Dodatne informacije, vključno z rudarjenjem, pristaniščem, cementom ali podzemno uporabo, količino naročila in namembnim pristaniščem, bodo inženirjem YUFENG pomagale izbrati primerno strukturo in zagotoviti učinkovito ponudbeno rešitev.

Pogosto zastavljena vprašanja

Kako izberem pravo vrsto okvirja za prosti tek?

Izbira je odvisna od odseka tekočega traku, obremenitve materiala, stopnje udarca in delovnega okolja. Koritasti okvirji se uporabljajo za nosilne dele, povratni okvirji podpirajo prazne trakove, udarni okvirji pa so priporočljivi za nakladalne površine.

Ali lahko YUFENG prilagodi okvirje za prosti tek glede na risbe?

ja YUFENG lahko prilagodi dimenzije okvirja, montažne luknje, načine namestitve in površinsko obdelavo glede na risbe strank in zahteve transportnega traku.

Kateri materiali se uporabljajo za nosilne okvirje YUFENG?

Standardni okvirji uporabljajo ogljikovo jeklo Q235, medtem ko je jeklo visoke trdnosti Q355 na voljo za težke aplikacije. Površinska zaščita lahko vključuje barvanje z brizganjem ali vroče cinkanje.

Ali so okvirji YUFENG združljivi s transportnimi sistemi CEMA?

ja YUFENG oblikuje okvirje za prosti tek v skladu s TD75, DT II(A), CEMA in sorodnimi zahtevami transportnega sistema za mednarodne aplikacije.

Katere certifikate lahko zagotovi YUFENG?

YUFENG lahko zagotovi poročila o inšpekcijskih pregledih ISO9001:2015, CE, SGS in povezane tehnične dokumente v skladu z zahtevami projekta. Izdelki so izdelani tudi v skladu s standardi CEMA in lahko podpirajo projektne zahteve, povezane z MSHA in TUV.

Globalni kontaktni podatki YUFENG

YUFENG zagotavlja strokovno tehnično podporo in globalne izvozne storitve za rešitve okvirja za transportne trakove, prilagojene komponente transportnih trakov in celotne sisteme za ravnanje z razsutim materialom.

E-pošta: jayce@yuphengbelt.com

WhatsApp/WeChat/Mobile: +86 15318787602

Naslov tovarne:Xiagou Village, ETDZ, Qingdao, Shandong, Kitajska

YUFENG pozdravlja rudarska podjetja, distributerje transportne opreme, inženirske izvajalce in industrijske partnerje po vsem svetu, da nas kontaktirajo za prilagojene rešitve za transportne trakove in tovarniške ponudbe.
