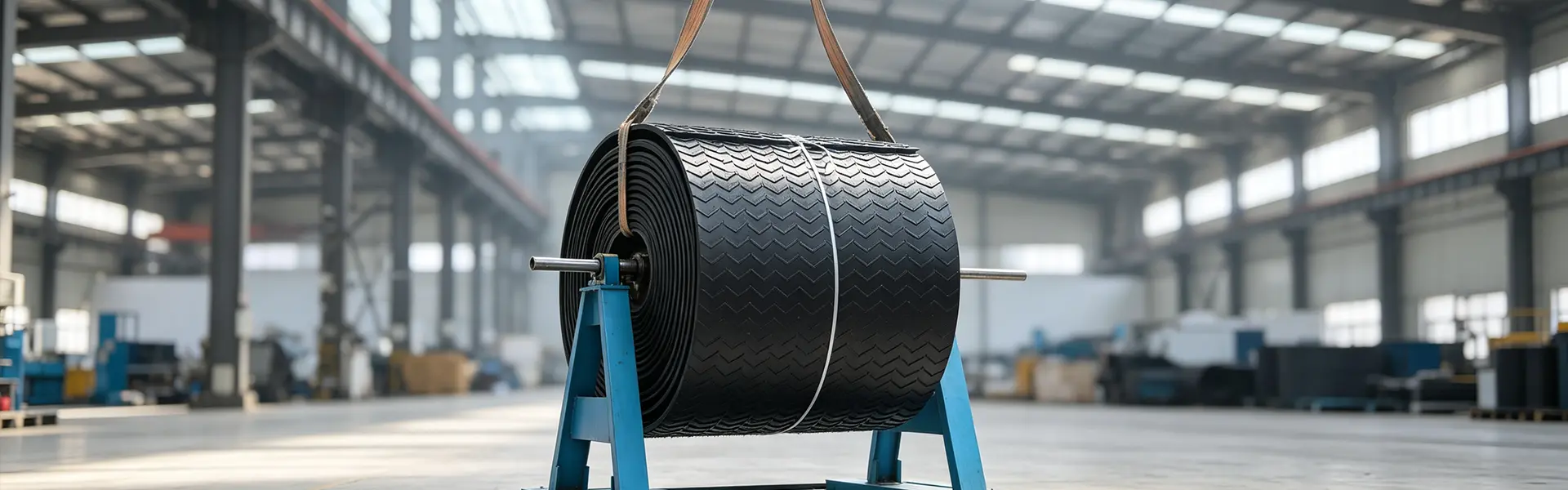

Prilagojen vzorčast tekoči trak za učinkovito ravnanje z razsutim materialom

YUFENG Vzorčast tekoči trak, znan tudi kot ševron ali ribja kost transportni trak, je gumijast transportni trak, zasnovan z oblikovanimi vzorci na delovni površini za boljši oprijem med nagnjenim transportom materiala. Sestavljen je iz EP ali NN tkanine, gumijaste prevleke in vgrajenega dvignjenega vzorčnega sloja, ki sta zlepljena z visokotemperaturno vulkanizacijo.

V primerjavi z gladkimi transportnimi trakovi vzorčasta površina poveča trenje med trakom in transportnim materialom, kar pomaga zmanjšati drsenje materiala in kotanje nazaj na nagnjenih transportnih linijah. Izberete lahko različne strukture vzorcev, višine in konfiguracije trupov glede na transportni kot, velikost materiala, širino traku in delovno okolje.

YUFENG proizvaja vzorčaste pasove s karkasami iz čiste gume in visoko trdne tkanine EP/NN. Paleta izdelkov zajema splošne modele, odporne na obrabo, negorljive, visokotemperaturne, oljeodporne in nizkotemperaturne, za uporabo v kamnolomih, rudarstvu, cementu, agregatih, logistiki in drugih aplikacijah za transport razsutega materiala.

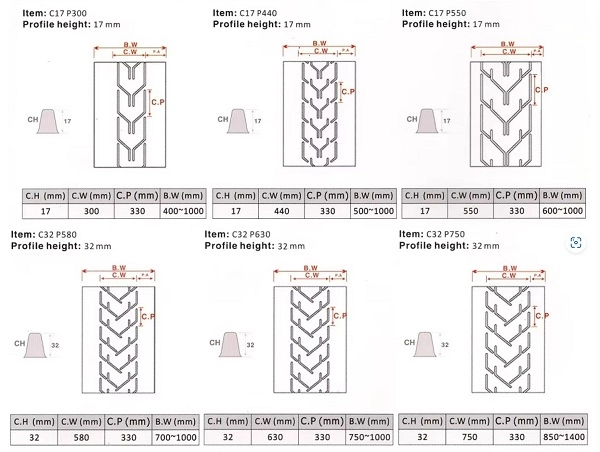

Katere so glavne vrste?

Vzorčasti transportni trakovi so v glavnem razvrščeni glede na strukturo oblikovane površine. Različni vzorci zagotavljajo različne stopnje oprijema, učinkovitost čiščenja in primernost za transportne kote.

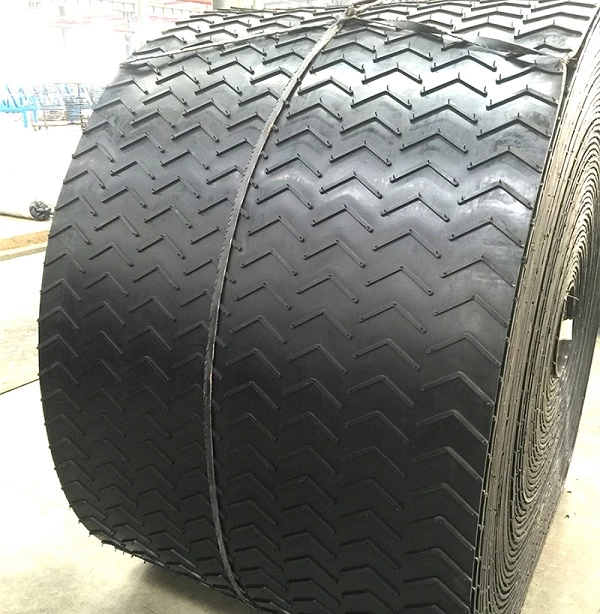

Zaprt Chevron pas

Zaprt ševronski vzorec zagotavlja neprekinjeno dvignjeno površino z močnim oprijemom materiala. Primeren je za transport kosovne rude, kamna, agregatov in drugih sipkih materialov na strmih nagnjenih odsekih, s transportnimi koti do približno 40°, odvisno od lastnosti materiala in konstrukcije transporterja.

Odprite klinasti jermen

Odprt vzorec v obliki črke V zagotavlja zmerno protizdrsno delovanje, hkrati pa pušča več prostora med dvignjenimi deli za odvajanje materiala in čiščenje. Primeren je za žito, pesek in drobnozrnate materiale na transportnih linijah s približno 15°–30° naklonom.

Pikčast grob pas

Pikčasta površina je sestavljena iz majhnih dvignjenih gumijastih točk, ki zagotavljajo nežno trenje brez ustvarjanja pretiranega zadrževanja materiala. Uporablja se predvsem za kartone, vrečke, pakirano blago in ravnanje z žitom na transportnih linijah z nizkim kotom pod približno 15°.

Diamantni križni pas

Diamantni križni vzorec zagotavlja uravnoteženo površinsko trenje in bočno stabilnost materiala. Njegova razmeroma odprta struktura omogoča tudi površinsko čiščenje, zaradi česar je primeren za logistično sortiranje, transport izdelkov lahke industrije in končnih izdelkov.

Kako izbira vzorca vpliva na zmogljivost tekočega traku?

Glavni izbirni dejavniki so transportni kot, lastnosti materiala, višina vzorca in zahtevano površinsko trenje. Višji ali bolj neprekinjen vzorec na splošno zagotavlja močnejši oprijem, medtem ko odprt ali nizkoprofilni vzorec omogoča lažje čiščenje in manjše zadrževanje materiala.

Vrsta vzorca	Osnovna značilnost	Veljavni delovni pogoji
Zaprt Chevron	Visok oprijem in močno zadrževanje materiala	Strmo transportiranje grudne rude, kamna in agregata
Odpri V vzorec	Zmerna protizdrsna zmogljivost in lažje praznjenje	Zrna, pesek in zrnati materiali
Pikčast grob vzorec	Rahlo trenje in razmeroma enostavno čiščenje	Kartoni, vrečke in pakirano blago
Diamantni križni vzorec	Uravnoteženo trenje in bočna stabilnost	Logistika in izdelki lahke industrije

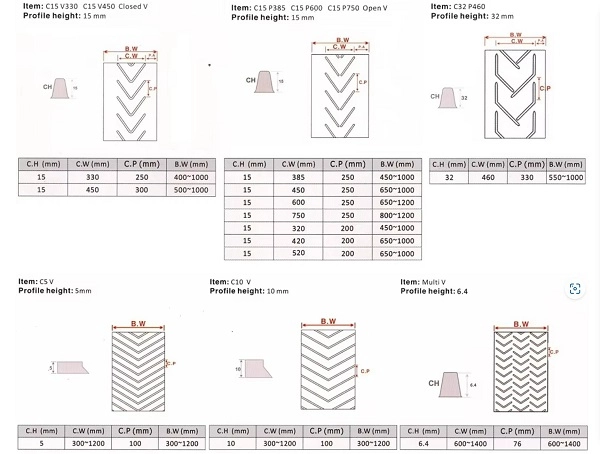

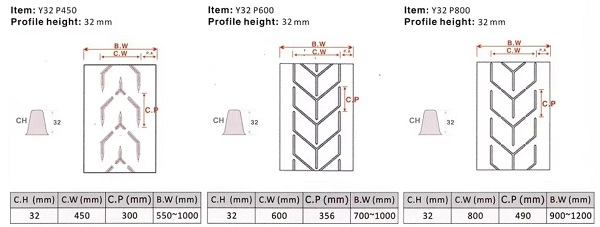

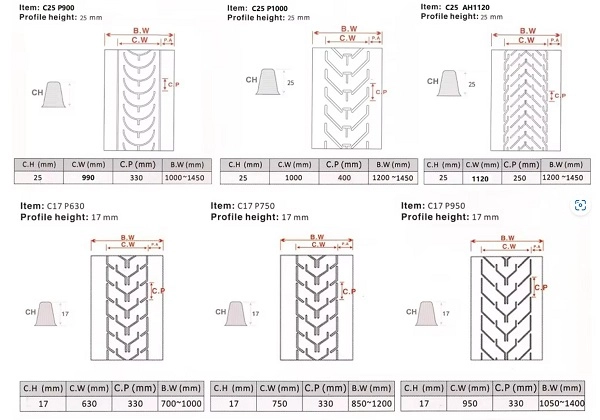

Kakšne velikosti in specifikacije ponuja YUFENG?

YUFENG dobavlja vzorčaste transportne trakove z različnimi trdnostmi, širinami in višinami vzorca, da se ujemajo z različnimi strukturami transportnih trakov. Standardne možnosti vključujejo karkase iz blaga EP100–EP1000 in NN100–NN800, širine trakov od 300 mm do 2400 mm in višine vzorcev 6 mm, 16 mm, 25 mm in 32 mm.

Specifikacija	Razpoložljivi obseg
Tkanina Carcass	EP100–EP1000 / NN100–NN800
Širina pasu	300–2400 mm
Višina vzorca	6/16/25/32 mm
Površinski vzorec	Chevron / V / Dot / Diamond / Custom
Funkcionalna guma	Odporno na obrabo/ognjevanje/visoke temperature/olje/mraz

Kateri pas z vzorcem je primeren za različne namene?

Splošni, proti obrabi odporen pas z vzorcem Chevron

To je standardna konfiguracija za transport razsutega materiala pri normalni temperaturi. Gumijasta prevleka, odporna na obrabo, je primerna za premog, pesek, apnenec, agregat in podobne materiale, s tipičnim delovnim temperaturnim območjem od -20 °C do +60 °C.

Protistatični pas z vzorcem, ki zavira gorenje

Ta vrsta uporablja ognjevarne in prevodne gumene zmesi za podzemne transportne aplikacije, kjer sta ogenj in statična elektrika varnostni problem. Modele za uporabo v premogovniku je mogoče izdelati v skladu z veljavnimi zahtevami MT/T668.

Vzorčast pas, odporen na visoke temperature

Visokotemperaturni vzorčasti trakovi uporabljajo toplotno odporne gumene zmesi za transport vročih materialov, kot sta cementni klinker in jeklena žlindra. Konfiguracije YUFENG je mogoče določiti za temperature materiala pod približno 180 °C glede na dejanske pogoje transporta.

Na olje odporen vzorčast pas

Modeli, odporni na olje, uporabljajo pokrivno gumo na osnovi NBR za zmanjšanje nabrekanja in razpok, ki jih povzročajo mineralna olja, maziva in drugi materiali, ki vsebujejo olje. Primerni so za kemične tovarne, ravnanje z nafto in industrijska proizvodna okolja.

Pas z vzorcem, odporen na nizke temperature

Nizkotemperaturne formulacije ohranjajo prožnost gume v hladnih zunanjih okoljih. Lahko se določijo za aplikacije, ki zahtevajo delovanje do približno -40 °C, vključno z odprtim rudarjenjem in prevozom razsutega materiala pozimi.

Logistični pas s pikčastim grobim vzorcem

Točkasta površina z nizkim profilom zagotavlja nadzorovano trenje za kartone, vreče za žito in pakirane izdelke. Primeren je za skladiščno sortiranje in logistično transportiranje, kjer je prevelika višina površinskega vzorca nepotrebna.

Katere možnosti prilagajanja so na voljo?

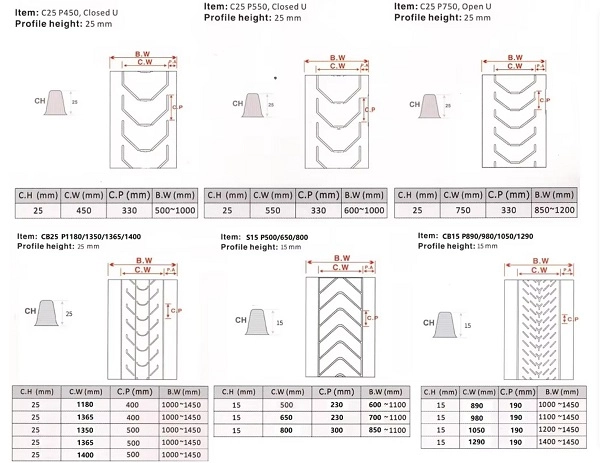

Oblika vzorca

YUFENG lahko zagotovi konfiguracije zaprtih ševronov, odprtih V, pikčastih, diamantnih križev in drugih oblikovanih površin glede na aplikacijo tekočega traku.

Višina vzorca

Višino vzorca je mogoče izbrati glede na transportni kot, velikost materiala in potreben oprijem. Standardne možnosti vključujejo 6 mm, 16 mm, 25 mm in 32 mm, z dimenzijami po meri, ki so na voljo za določeno opremo.

Tkanina Carcass

EP poliestrska tkanina zagotavlja nizek raztezek in stabilno dimenzijsko zmogljivost, medtem ko NN najlonska tkanina nudi večjo prožnost in odpornost na udarce. The appropriate carcass can be selected according to conveyor length, loading conditions and pulley diameter.

Funkcionalna gumijasta zmes

Pokrivno gumo je mogoče prilagoditi za zaviranje gorenja, odpornost na olje, odpornost na visoke temperature, fleksibilnost pri nizkih temperaturah in druge operativne zahteve.

Konfiguracija spodnje površine

Spodnja površina je lahko dobavljena z gladko strukturo s tkanino ali strukturo z gumo v skladu z okvirjem tekočega traku, razporeditvijo prostih koles in zahtevami glede namestitve.

Kako se izdeluje pas z vzorcem YUFENG?

Priprava trupa tkanine

Visoko trdno EP poliester-najlonsko platno ali NN najlonsko blago je izbrano glede na zahtevano natezno stopnjo. Plasti blaga so nadzorovane za enakomerno gostoto osnove in votka, da se ohrani dosledna napetost pasu.

Priprava gumene zmesi

Naravni kavčuk, NBR ali druge funkcionalne gumene zmesi so izbrane glede na delovno okolje. Zmes je oblikovana tako, da zagotavlja zahtevano odpornost proti obrabi, oprijem, temperaturo ali kemikalije.

Modeliranje in vulkanizacija

Vzorčasta delovna površina in telo pasu sta združena z visokotemperaturno vulkanizacijo. Ta struktura preprečuje ločeno lepljenje z lepilom, ki ga uporabljajo nekateri nizkokakovostni vzorčasti pasovi, in zmanjšuje tveganje luščenja vzorca med ponavljajočim se upogibanjem.

Tovarniška inšpekcija kakovosti

Tkanine in gumijasti materiali se pred proizvodnjo vzorčijo glede na natezno moč, raztezek in oprijem. Končni jermeni so pred odpremo pregledani glede delovanja karkase, lastnosti prevleke gume in lepljenja vzorcev.

Katere surovine uporablja YUFENG?

Natezna karkasa

YUFENG uporablja visoko trdno EP poliester-najlonsko platno ali NN najlonsko tkanino z nadzorovano gostoto osnove in votka za zagotavljanje stabilne natezne zmogljivosti.

Gumijasta prevleka z vzorcem

Naravni kavčuk, NBR in funkcionalni sintetični kavčuk je mogoče izbrati glede na obrabo, olje, temperaturo in varnostne zahteve.

Lepljenje posnete gume

Posneta guma z visoko oprijemljivostjo se uporablja med plastmi blaga in gumijastimi zmesmi za izboljšanje medslojnega lepljenja in zmanjšanje tveganja razslojevanja pri stalni obremenitvi.

Inšpekcija surovin

Vsaka serija blaga in gumijastih materialov je podvržena tovarniškemu laboratorijskemu vzorčenju glede natezne trdnosti, raztezka in adhezije, preden vstopi v postopek vulkanizacije. Materiali, ki ne izpolnjujejo notranjih zahtev, se ne sprostijo v proizvodnjo.

Katerim standardom sledi pas z vzorcem YUFENG?

Vzorčasti tekoči trakovi YUFENG so izdelani v skladu z veljavnimi mednarodnimi in domačimi standardi za tekoče trakove, vključno z ISO 14890, DIN 22102 in GB/T 7984. Ognjevarne modele za podzemno rudarjenje premoga je mogoče izdelati v skladu z veljavnimi zahtevami MT/T668. Izvozna naročila so lahko podprta z inšpekcijsko dokumentacijo CE in SGS, kjer je to potrebno.

Katere dokumente o kakovosti je mogoče zagotoviti?

Certifikat upravljanja kakovosti ISO9001

Za kvalificirane izdelke in veljavna naročila je mogoče zagotoviti dokumentacijo sistema vodenja kakovosti.

Izvozna dokumentacija CE

Izvozno dokumentacijo, povezano s CE, je mogoče dobaviti za ustrezne konfiguracije izdelkov in zahteve ciljnega trga.

Testna dokumentacija SGS

SGS inšpekcijska poročila ali poročila o učinkovitosti surovin se lahko zagotovijo v skladu z zahtevami strank in obsegom testiranja.

Tovarniško poročilo o preskusu delovanja

Tovarniška preskusna dokumentacija lahko zajema natezno trdnost, raztezek in druge ustrezne kazalnike učinkovitosti za specifikacijo priloženega pasu.

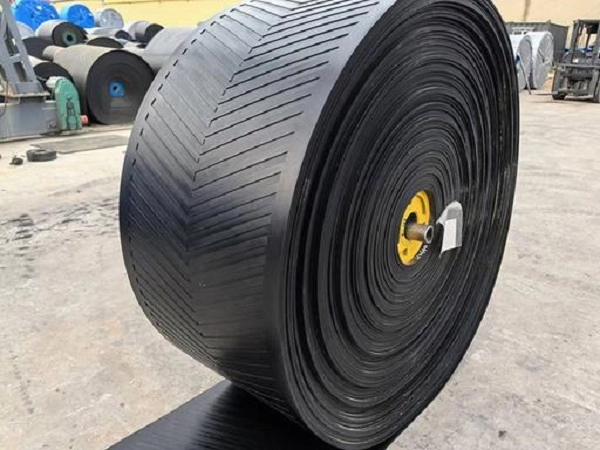

Kateri so temeljni tehnični indikatorji?

Performance Item	Standardna zahteva	Testni standard
Raztezek ob prelomu tkanine	≥300 %	ISO 6259
Trdnost vmesnega sloja	≥12 N/mm	ISO 2411
Trajni raztezek pod nazivno obremenitvijo	≤2,5 %	DIN 22102
Izguba zaradi obrabe pokrova gume	≤0,8 cm³/1,61 km	ISO 4649
Učinkovitost lepljenja vzorcev	Brez luščenja po 10.000 upogibnih ciklih	Tovarniški upogibni preizkus

Kako izrezati, spojiti in namestiti vzorčast pas?

Spajanje z vročo vulkanizacijo

Za trajne transportne spoje so konci trakov razrezani na stopničaste plasti glede na strukturo vložka tkanine. Spojne površine se očistijo, med sloje vgradi ujemajoča se posna guma, za kontrolirano segrevanje in pritisk pa se uporablja vulkanizerska stiskalnica. Po ohlajanju in pregledu lahko spoj damo v normalno delovanje.

Popravilo s hladnim lepilom

Hladno lepljenje se lahko uporablja za začasna popravila ali izbrane kratkotrajne aplikacije. Pred nanosom ustreznega lepila za transportni trak je treba poškodovano območje očistiti in nahrapaviti. Popravljeni odsek mora biti pred ponovnim zagonom tekočega traku popolnoma utrjen.

Postavitev transportne linije

Zgornji nosilni odseki morajo uporabljati primerne koritaste nastavke, medtem ko je treba udarne nastavke namestiti okoli napajalnih točk z visokim padcem. Na dolgih transportnih linijah je mogoče v ustreznih intervalih razporediti samonaravnalne vodile za pomoč pri nadzoru sledenja traku.

Katere podporne izdelke lahko dobavi YUFENG?

Serija tekočih trakov

YUFENG lahko dobavi tekoči trak iz blaga, tekoči trak z jekleno vrvjo, tekoči trak s stransko steno in tekoči trak z grobim vrhom za različne konfiguracije transporta.

Serija transportnih valjev

Podporni izdelki vključujejo koritasta vodila, udarna vodila, samoporavnavna vodila in protikorozijske valje HDPE.

Gumijasti dodatki

Za vzdrževanje in popravilo transportnih trakov je mogoče dobaviti gumijaste plošče, odporne proti obrabi, robove transportnih trakov, lepila za popravila in komplete za popravke.

Serija cevovodov HDPE

Vodovodne cevi iz HDPE in poglabljajoče cevi iz HDPE se lahko dobavijo za pomožne aplikacije za transport tekočin v rudarstvu in sorodnih projektih.

Obdelava po meri

YUFENG lahko prilagodi širino pasu, plast tkanine, višino vzorca in funkcionalno sestavo gume glede na risbe strank in delovne pogoje.

Kako se pakira in skladišči vzorčast tekoči trak?

Zvitki ozke širine

Pri širini traku 300–800 mm je trak navit na jedro iz trdnega papirja in zaščiten z nepremočljivo plastično folijo in zunanjo tkano vrečko.

Zvitki široke širine

Za pasove širine 1000–2400 mm se za ojačitev uporablja jekleni jermen z zaščito s ponjavo in nalaganjem lesenih palet za transport kontejnerjev.

Kratki odseki

Po meri izrezane dele pasu lahko zapakirate ločeno, da zmanjšate poškodbe površine vzorca in praske med rokovanjem in transportom.

Pogoji shranjevanja

Vzorčaste transportne trakove je treba skladiščiti vodoravno z višino zlaganja največ 1,5 m. Izogibati se je treba dolgotrajni neposredni sončni svetlobi, kemičnim topilom in drugim pogojem, ki lahko pospešijo staranje gume.

Kako zahtevati ponudbo za vzorčast pas?

Za veleprodajne ali prilagojene zahteve glede vzorčastega tekočega traku zagotovite naslednje tehnične informacije, da lahko YUFENG izbere ustrezno konfiguracijo trupa in vzorca:

Vrsta trupa: EP ali NN
Širina pasu
Oblika in višina vzorca
Največji transportni kot
Vrsta materiala in velikost grude
Delovna temperatura in transportni medij
Prenosna razdalja
Skupna količina naročila
Ciljna vrata za dostavo

Na podlagi teh parametrov lahko YUFENG oceni zahtevani razred tkanine, konstrukcijo pasu, prekrivno gumo in konfiguracijo vzorca za aplikacijo.

Globalni kontaktni podatki YUFENG

E-pošta

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Naslov tovarne

Xiagou Villege, ETDZ, Qingdao, Shandong, Kitajska

View as

Tekoči trak z zatiči

Zasnovan za natančno in nežno ravnanje z materialom, YUFENG Studded transportni trak uporablja dvignjene okrogle, ovalne ali kapsulaste čepe za nadzorovan oprijem s točkovnim stikom. Preizkušen na terenu v obdelavi lesa, predelavi hrane in logistiki, izboljšuje stabilnost izdelka na nagnjenih transporterjih, hkrati pa zmanjšuje poškodbe površine. Možnosti PVC, PU, gume in PE so na voljo s prilagojenimi oblikami čepov, višinami in gostotami.

Poglej več >> Pošlji povpraševanje >>

Tekoči trak z diamantnim vzorcem

Za transportne aplikacije, ki zahtevajo zanesljiv oprijem v spreminjajočih se smereh in naklonih, transportni trak YUFENG Diamond Pattern zagotavlja stabilno vsesmerno delovanje proti zdrsu. Njegova dvignjena diamantna površina izboljša oprijem materiala, hkrati pa pomaga odvajati vlago in umazanijo, kar zmanjšuje zdrs v primerjavi s ploščatimi pasovi. Velikosti diamantov po meri, globine, gostote in specifikacije trakov so na voljo za rudarstvo, kmetijstvo, predelavo hrane, logistiko in gradbeništvo.

Poglej več >> Pošlji povpraševanje >>

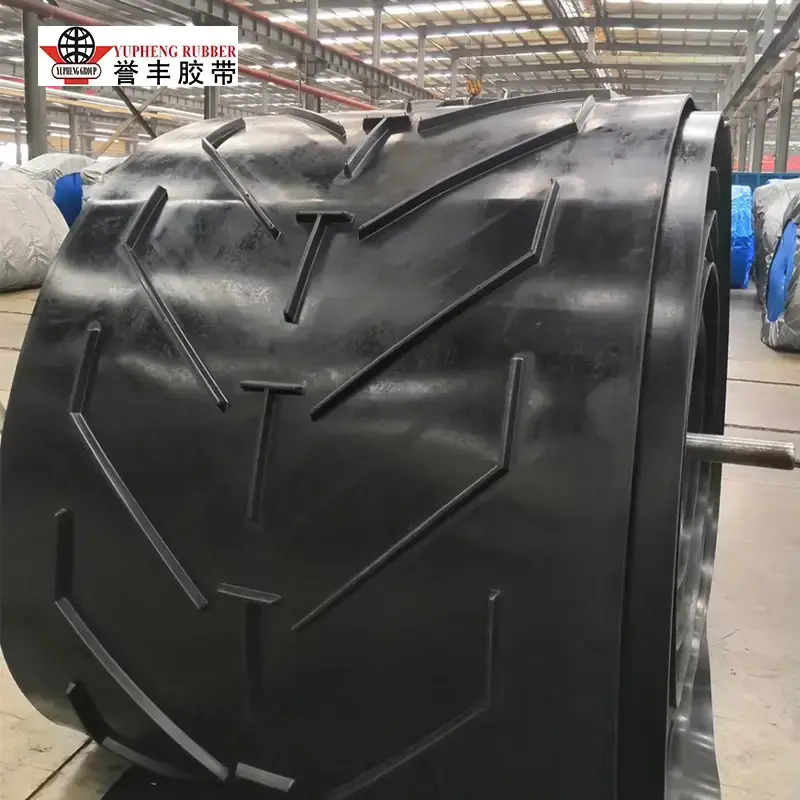

Chevron tekoči trak

Zasnovan za učinkovito nagnjeno transportiranje razsutega materiala, transportni trak YUFENG Chevron uporablja integrirane vulkanizirane kline v obliki črke V za izboljšanje oprijema in preprečevanje kotanja materiala nazaj na pobočjih do 40°. Njegova trpežna konstrukcija, odporna proti obrabi, podpira zahtevne aplikacije v rudarstvu, pristaniščih, kmetijstvu in gradbenih materialih, z vzorci klinov C15, C25 in drugimi, ki so na voljo za prilagojene transportne zahteve.

Poglej več >> Pošlji povpraševanje >>

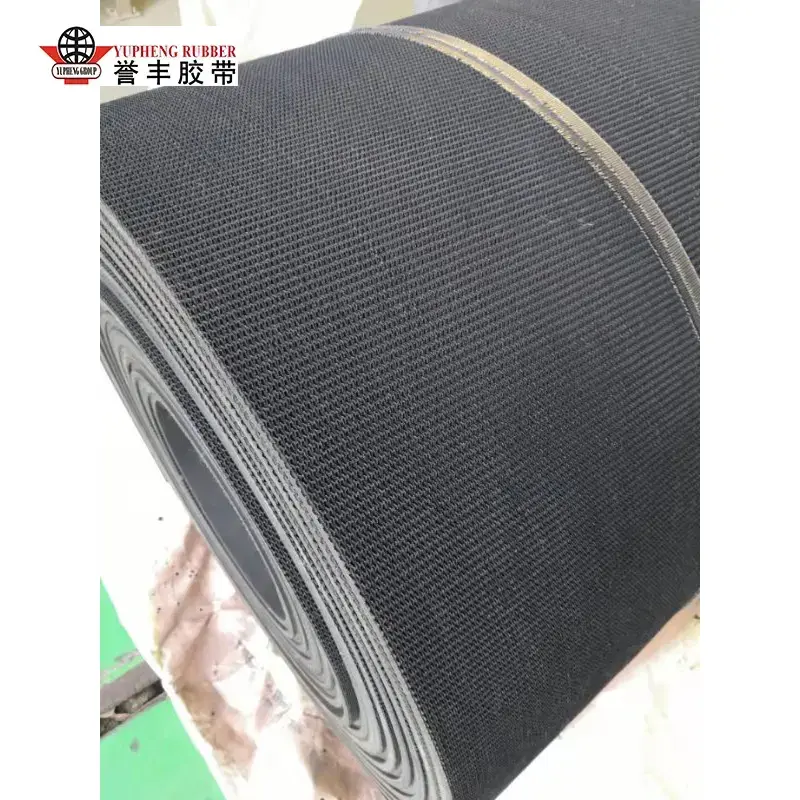

Rough Top tekoči trak

Zanesljiva vleka za nagnjene in prenosne aplikacije je ključna moč transportnega traku YUFENG Rough Top. Njegova posebno teksturirana gumijasta površina zagotavlja dosleden oprijem paketov, kartonov in majhnih obdelovancev, kar zmanjšuje drsenje in premikanje na tekočih trakovih, ki delujejo pri 0°–30°. Zasnovan za suha notranja okolja pri temperaturah od -10 °C do 70 °C, ponuja nizkošumno delovanje, odporno proti obrabi, za logistične, pakirne, elektronike in lesnoobdelovalne linije.

Poglej več >> Pošlji povpraševanje >>

YUFENG je profesionalni Vzorčast tekoči trak proizvajalec in dobavitelj na Kitajskem. Imamo izkušeno prodajno ekipo, profesionalne tehnike in ekipo poprodajnih storitev.

Novice Priporočila

Proizvodni proces gumijastih transportnih trakov Poglej več >>

Čezmorske rudarske stranke obiščejo našo tovarno za poglobljeno komunikacijo in pogajanja o sodelovanju s tekočim trakom Poglej več >>

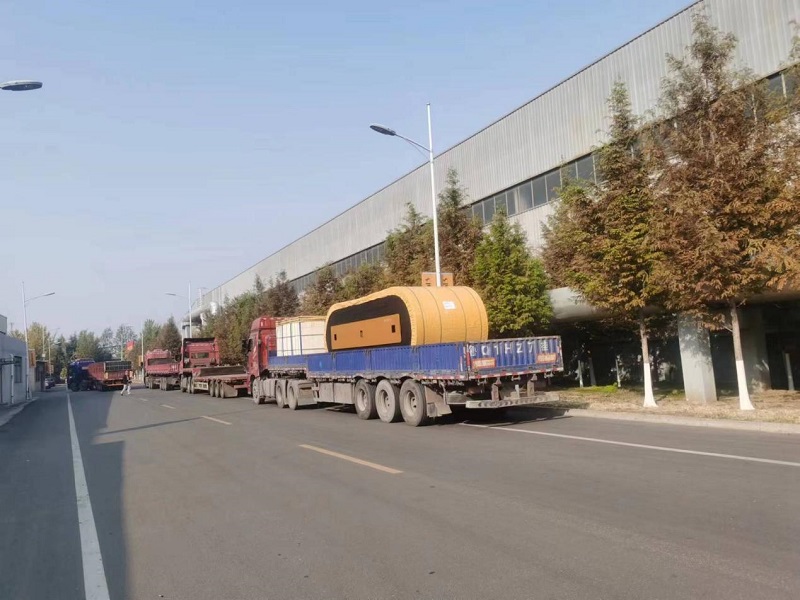

Visokozmogljiv zvitek transportnega traku z jekleno vrvjo, pripravljen za pošiljanje rudarskemu projektu Laos Poglej več >>

Prednosti transportnih trakov z jekleno vrvjo Poglej več >>

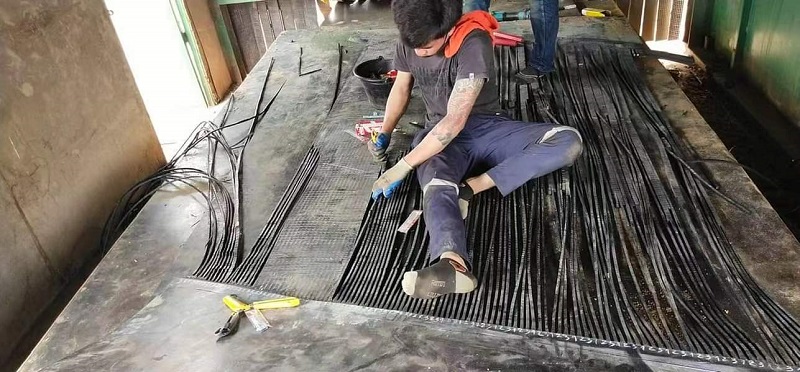

Lokalna tajska poprodajna ekipa zagotavlja storitev spajanja transportnih trakov z jekleno vrvjo na kraju samem za naročnika rudarstva Poglej več >>
