Visoko zmogljiv nosilni prosti valj za sisteme tekočih trakov

YUFENG Nosilni prosti valj, znan tudi kot nosilni valj korita ali vodilo za prenašanje transportnega traku, je primarna podporna komponenta, nameščena na zgornjem delu tračnega transporterja za prenašanje materiala. Podpira naložen tekoči trak, ohranja zasnovan profil korita, zmanjšuje povešenost traku in pomaga ohranjati razsute materiale na sredini med neprekinjenim transportom.

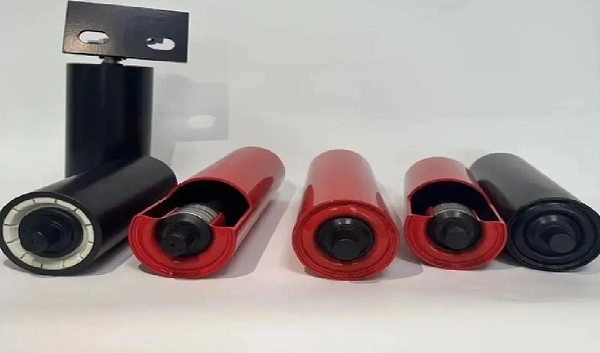

Nosilno vodilo je sestavljeno iz jeklene ali HDPE lupine valja, trdne gredi, natančnega ležaja z globokimi utori in večslojnega tesnilnega sistema. YUFENG ponuja ogljikovo jeklo, pocinkano, HDPE, PU zaostajajočo, samoporavnavno in spiralno nosilno vodilo za rudarstvo, cement, pristanišča, toplotno energijo, kemikalije in druge aplikacije za transport razsutega tovora.

Razpoložljivi premeri valjev vključujejo 76, 89, 108, 114, 133, 168, 194 in 219 mm, pri čemer je dolžina valja, debelina stene, konfiguracija ležaja in površinska obdelava nastavljiva glede na risbe tekočega traku in delovne pogoje.

Vrste glede na material lupine

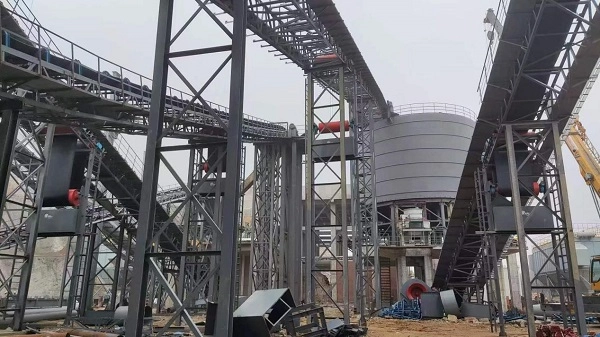

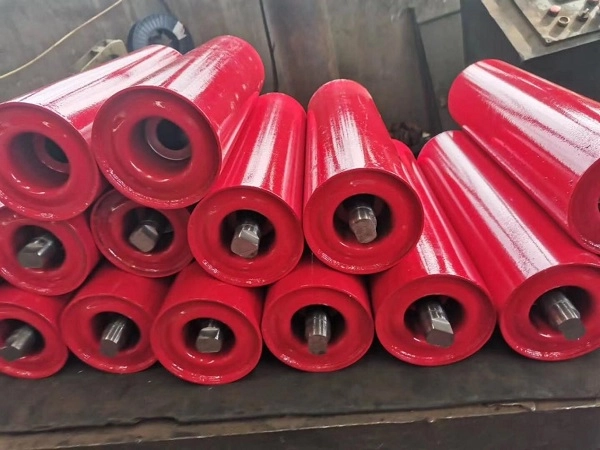

Nosilec iz ogljikovega jekla

Nosilna vodila iz ogljikovega jekla zagotavljajo visoko nosilnost, strukturno trdnost in odpornost na udarce za običajne težke transportne sisteme. Primerni so za rudarstvo, cementarne, termoelektrarne, agregate in druge aplikacije za prevoz razsutega materiala.

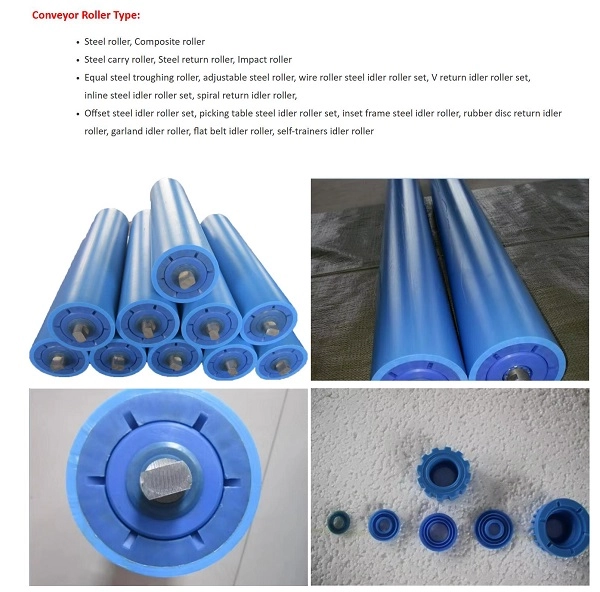

Nosilni ležeči nosilec HDPE

Nosilni valji HDPE uporabljajo ovoj iz polietilena visoke gostote, ki ne rjavi kot običajni jekleni valji. Zagotavljajo odpornost proti vlagi, slani pršici in izbranim kislinskim ali alkalnim medijem, zaradi česar so primerni za obalna pristanišča, kemične tovarne in vlažna rudarska okolja.

PU zaostajajoči nosilec

PU zaostajajoča nosilna vodila uporabljajo elastično poliuretansko zunanjo plast, da absorbira del udarca materiala na območjih visoke obremenitve. Posebej so primerni za dozirne odseke drobilnikov, kjer lahko veliki ali ostri materiali ustvarijo koncentriran udarec na tekoči trak.

Vrsta valja	Osnovna značilnost	Veljavni delovni pogoji
Nosilec iz ogljikovega jekla	Visoka nosilnost, močna odpornost na udarce in stabilni stroški	Rudarstvo, cementarne, toplotna energija in prevoz težkega razsutega tovora
Nosilni ležeči nosilec HDPE	Brez rje, odporen na kisline in alkalije, nizek hrup med delovanjem	Obalna pristanišča, kemične tovarne in vlažna okolja s slano meglo
PU zaostajajoči nosilec	Elastična zunanja plast za blaženje udarcev in zaščito pasu	Odseki za dovajanje v drobilnik in odseki za izpiranje z velikim udarcem

Konfiguracije za različne odseke tekočega traku

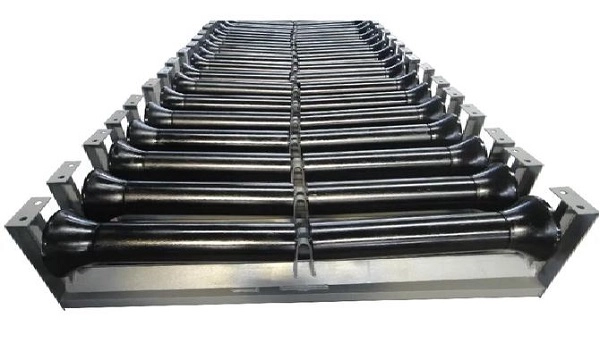

Nosilni valj z koritom

Razporeditev korita s tremi valji je najpogosteje uporabljena konfiguracija nosilnega vodila za zgornji obremenjeni del tračnega transporterja. Razpoložljivi koti korita vključujejo 30°, 35° in 45°, kar omogoča, da trak tvori globljo korito za prenašanje in poveča njegovo učinkovito zmogljivost zadrževanja materiala.

PU zaostajajoči udarni nosilni valj

PU blažilni obroči so oviti okoli ohišja valja, da se zmanjša udarec, ki nastane, ko veliki kosovni materiali padejo na tekoči trak. Valj je običajno nameščen okoli podajanja v drobilnik in drugih nakladalnih mest z visokim padcem, da se zmanjšajo poškodbe tekočega traku.

Samoporavnavni nosilni valj

Samonaravnalni nosilni vodil je opremljen z navpičnimi vodilnimi valji, ki pomagajo popraviti odklon jermena med delovanjem. Uporablja se na transportnih linijah na dolge razdalje, kjer je sledenje traku pomembno za zmanjšanje obrabe robov, puščanja materiala in nestabilnega transporta.

Galvaniziran protirjavni nosilni valj

Ohišje valja je vroče pocinkano površinsko obdelano za izboljšanje odpornosti proti vlagi in atmosferski koroziji. Ta konfiguracija je primerna za skladišča na prostem, skladiščenje materiala na prostem in transportne sisteme, ki so izpostavljeni vlažnim razmeram.

HDPE protikorozijski nosilni valj

Ohišje iz HDPE zagotavlja nekovinsko površino, ki preprečuje rjavenje običajnega jekla in zagotavlja odpornost na izbrana korozivna okolja. Primeren je za obalne pomole, kemične tovarne in druge lokacije, kjer lahko razpršene soli ali izpostavljenost kemikalijam skrajšajo življenjsko dobo običajnih jeklenih valjev.

Spiralni nosilni valj proti sprijemanju

Spiralna površina uporablja spiralno konveksno strukturo za pomoč pri odstranjevanju lepljive gline, mokrega peska in drugega materiala, ki se drži tekočega traku. Ta zasnova pomaga zmanjšati kopičenje materiala okoli valja in lahko zmanjša tveganje za blokado valja v mokrih transportnih pogojih.

Specifikacije

Premer valja

YUFENG zagotavlja standardne zunanje premere 76, 89, 108, 114, 133, 168, 194 in 219 mm. Ustrezen premer je treba izbrati glede na širino traku, hitrost traku, obremenitev in strukturo transportnega traku.

Usklajena širina transportnega traku

Razpon nosilnega vodila se lahko ujema s širino transportnega traku približno 500–2400 mm. Dolžino valja in dimenzije gredi je mogoče prilagoditi glede na okvir tekočega traku in nosilni nosilec.

Združljivost transportnega okvirja

Izdelki YUFENG Carrying Idler Roller so zasnovani za združljivost z običajnimi ureditvami transportnih okvirjev tipa DTII, TD75 in CEMA. Pred masovno proizvodnjo je treba natančne mere potrditi z obstoječo risbo okvirja stranke.

Združljivost s pasom

Valje je mogoče uskladiti s sistemi tekočega traku iz blaga, transportnega traku z jekleno vrvjo, transportnega traku s stransko steno in sistemov cevnega transportnega traku glede na njihove strukturne zahteve in širino traku.

Možnosti materiala in površinske obdelave

Material ohišja valja

Razpoložljivi materiali lupine vključujejo ogljikovo jeklo Q235, HDPE in nerjaveče jeklo 304. Ogljikovo jeklo je namenjeno splošnim težkim aplikacijam, HDPE za okolja, občutljiva na korozijo, in nerjavno jeklo za aplikacije, ki zahtevajo povečano odpornost proti koroziji.

Površinska obdelava

Površinske možnosti vključujejo elektrostatično prašno lakiranje, vroče cinkanje in polno PU zapiranje. Ustrezno obdelavo je treba izbrati glede na vlažnost, korozijo, udarce in lastnosti materiala.

Konfiguracija ležaja

YUFENG lahko dobavi domače visoko natančne ležaje ali uvožene ležaje SKF in FAG C3 v skladu z operativnimi zahtevami in specifikacijo projekta.

Tesnilna struktura

Dvojne ali trojne kompozitne tesnilne strukture je mogoče konfigurirati z uporabo večkanalnih najlonskih labirintnih tesnil in gumijastih kontaktnih tesnil za omejitev vdora prahu in vode v ležajno votlino.

Posebni delovni pogoji

Glede na aplikacijo je mogoče razpravljati o posebnih konfiguracijah, kot so ognjevarni in antistatični nosilni valji za podzemno rudarjenje ali nizkotemperaturno odporni valji za severne odprte rudnike.

Podporni dodatki

Ujemajoče nosilne nosilce in podporne okvirje transporterja je mogoče dobaviti glede na dimenzije valjev in konstrukcijo okvirja transporterja.

Struktura in surovine

Roller Shell

Standardni jekleni valji uporabljajo visokofrekvenčno jekleno cev Q235 ERW, medtem ko različice HDPE uporabljajo čisti material HDPE. Dimenzije lupine in debelino stene lahko prilagodite glede na zahtevano obremenitev in dolžino valja.

Valjčna gred

Valjčna gred uporablja hladno vlečeno masivno okroglo jeklo 45#, ki zagotavlja upogibno odpornost pri stalni radialni in aksialni obremenitvi. Premer gredi in končna konfiguracija se lahko prilagodita nosilnemu nosilcu.

Ležaj

Za vrtljivi sklop se uporabljajo kroglični ležaji z globokim utorom C3. Izbira ležaja vpliva na tekalni upor, dvig temperature, življenjsko dobo in primernost za neprekinjeno delovanje tekočega traku.

Tesnilne komponente

Tesnilni sistem uporablja najlonske labirintne komponente visoke žilavosti skupaj s tesnilnimi obroči iz nitrilne gume, odpornimi na vremenske vplive. Večstopenjska struktura pomaga zmanjšati onesnaženje ležajne votline s prahom in vodo.

Inšpekcija vhodnega materiala

Jeklene cevi, gredi in ležaji se pred montažo vzorčijo in pregledajo glede ustreznih zahtev glede dimenzij in zmogljivosti. Materiali, ki ne izpolnjujejo meril tovarniške inšpekcije, se ne sprostijo v proizvodnjo.

Učinkovitost

Nosilna vodila delujejo neprekinjeno, medtem ko tekoči trak teče, zato so rotacijski upor, koncentričnost, zaščita ležaja in statična obremenitev pomembni pokazatelji pri izbiri valjev. YUFENG nadzoruje natančnost obdelave in sestavljanja, da ohrani stabilno delovanje.

Performance Item	Standardna zahteva	Testni standard
Koeficient rotacijskega upora	≤0,008	ISO 15365
Stopnja zaščite pred prahom in vodo	IP65	Testni standard IP
Nazivna obremenitev Življenjska doba	≥30.000 delovnih ur	Preizkus tovarniško pospešenega staranja
Koncentričnost lupine valja	≤0,5 mm	Test številčnice
Ležaj Trajanje proti staranju	≥500 h visokotemperaturnega staranja	Interni laboratorijski test
Aksialna statična nosilnost	1,5-kratna nazivna obremenitev brez deformacije	Preskus statičnega tlaka

Dejanska življenjska doba in zmogljivost obremenitve sta odvisni od premera valja, debeline lupine, konfiguracije ležaja, hitrosti traku, obremenitve materiala, delovnega okolja in pogojev vzdrževanja.

Standardi kakovosti

Standardi tekoče industrije

Valji YUFENG so izdelani v skladu z zahtevami CEMA, GB/T 10595 in ISO 15365 za transportno opremo in zmogljivost valjev.

Varnostne in izvozne zahteve

Veljavne konfiguracije valjev za podzemne rudnike je mogoče dobaviti v skladu z ustreznimi varnostnimi zahtevami premogovnika. Izvozna naročila so lahko podprta z ustrezno inšpekcijsko dokumentacijo CE in SGS v skladu z izbranim proizvodom in ciljnim trgom.

Kakovostna dokumentacija

Razpoložljiva dokumentacija lahko vključuje potrdilo o vodenju kakovosti ISO9001, izvozno dokumentacijo CE, poročila o inšpekcijskih pregledih surovin SGS, dokumentacijo o varnostnem preizkusu premogovnika ter poročila o preskusih odpornosti proti vrtenju v tovarni in življenjske dobe.

Namestitev in zamenjava nosilca

Namestitev novega transportnega okvirja

Nosilni podporni nosilec je najprej pritrjen na okvir tekočega traku v skladu z načrtovanim razmikom. Oba konca valjčne gredi sta poravnana z luknjami za pritrditev nosilca in pritrjena z določenimi zatiči ali vijaki, čemur sledi ročno preverjanje vrtenja, da se potrdi nemoteno delovanje.

Zamenjava obrabljenega nosilca

Pred vzdrževanjem je treba tekoči trak ustaviti in izolirati od napajanja. Po odstranitvi blokirnih komponent gredi lahko poškodovani nosilni vodilni valj odstranite in zamenjate z novim valjem. Pred ponovnim zagonom tekočega traku je treba preveriti vrtenje in poravnavo traku.

Samonaravnan položaj prostega kolesa

Na transportnih linijah na dolge razdalje se lahko samonaravnajoča nosilna vodila namestijo v ustreznih intervalih, pri čemer je priporočeno približno 80–100 m glede na dobavljeno konfiguracijo in pogoje delovanja.

Impact Idler Arrangement

Za dovodne točke drobilnika je mogoče razporediti približno tri do pet skupin PU zaostajajočih udarno nosilnih vodil v približno 5 m od slepe točke za porazdelitev udarca materiala in zaščito transportnega traku.

Ujemajoči se izdelki transportnega sistema

Serija tekočih trakov

YUFENG lahko dobavi tekoči trak iz blaga, tekoči trak z jekleno vrvjo, tekoči trak s stransko steno, cevni tekoči trak, vzorčast tekoči trak in tekoči trak z grobim vrhom za različne aplikacije za transport razsutega tovora.

Dodatki za valje

Podporni izdelki vključujejo korita, udarne, samoporavnavne in povratne vodilne nosilce, podporna stojala in druge komponente za pritrditev na valje.

Gumijasti dodatki

Za namestitev in vzdrževanje transportnih trakov so na voljo gumijaste plošče, odporne proti obrabi, guma za obrobe transportnih trakov, lepila za popravilo vulkanizacije in kompleti za popravke.

Serija cevovodov HDPE

HDPE vodne cevi in HDPE dredžne cevi se lahko dobavijo za pomožni transport tekočin v rudarskih in industrijskih projektih.

Obdelava po meri

Premer valja, debelino stene lupine, dimenzije gredi, tesnilno strukturo in druge parametre je mogoče prilagoditi glede na risbe kupca in posebne pogoje delovanja.

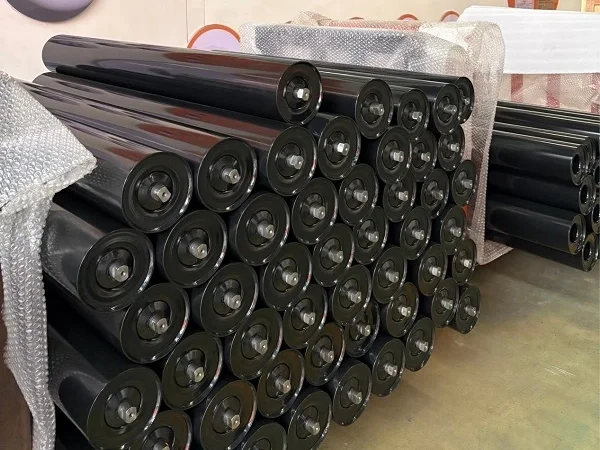

Pakiranje in skladiščenje

Valji majhnega premera

76, 89 in 108 mm nosilna vodila so lahko povezana z jekleno žico, zaščitena s plastičnimi pokrovi na obeh koncih gredi in zapakirana v trdne lesene zaboje za mednarodni transport.

Valji velikega premera

168, 194 in 219 mm težka nosilna kolesa lahko razporedite na lesene palete, ovijete z zaščitno plastično folijo in zavarujete za kontejnerski transport.

HDPE Carrying Idlers

Valje iz HDPE je mogoče ločiti z blažilnimi materiali, da zmanjšate površinske trke, praske in deformacije med nakladanjem in razkladanjem.

Pogoji shranjevanja

Valje je treba skladiščiti vodoravno na paletah s priporočeno višino zlaganja največ 1,2 m. Pri shranjevanju na prostem je treba uporabiti nepremočljivo prevleko, izogibati pa se je treba dolgotrajni izpostavljenosti deževnici.

Kako izbrati pravi nosilni valj

Širina transportnega traku

Navedite širino tekočega traku in obstoječe dimenzije okvirja, da se lahko potrdi ustrezna dolžina valja, dimenzije gredi in konfiguracija nosilca.

Premer in vrsta valja

Izberite zunanji premer in strukturo glede na hitrost traku, obremenitev materiala, transportni del in pogoje udarca. Koritasta, udarna in samonaravnajoča nosilna vodila imajo različne funkcije znotraj tekočega sistema.

Delovno okolje

Zagotovite informacije o vlažnosti, slanem pršilu, izpostavljenosti kemikalijam, zunanji uporabi, temperaturi in lastnostih materiala. To določa, ali je primernejše zaostajanje iz ogljikovega jekla, pocinkanega jekla, HDPE, nerjavečega jekla ali PU.

Velikost grude materiala in vpliv

Veliki ali ostri materiali v razsutem stanju lahko zahtevajo PU zaostajajoča nosilna vodila okoli nakladalnih točk, medtem ko lahko konvencionalni transport materiala uporablja standardna nosilna vodila iz ogljikovega jekla.

Zahtevajte ponudbo za nosilni valj

Zahtevani tehnični parametri

Za natančno tovarniško ponudbo zagotovite ustrezno širino tekočega traku, zunanji premer valja, vrsto nosilnega vodila, delovno okolje, lastnosti materiala, skupno količino naročila in ciljno odprtino.

Tehnični inženirji YUFENG lahko ocenijo ustrezen premer valja, material lupine, ležaj, tesnilno strukturo in podporni nosilec glede na zahteve transportnega sistema.
