Equal Length Troughing Idler Roller

Uravnotežena porazdelitev obremenitve je glavna prednost YUFENG valjčka z enakimi dolžinami. Na voljo v premerih 89–159 mm za širine trakov 400–2400 mm, njegovi trije valji enake dolžine zagotavljajo simetrično podporo traku in pomagajo zmanjšati neenakomerno obrabo robov in razlitje materiala. Vsaka enota je podvržena preskusom vrtenja, udarcev, korozije in tesnjenja, na voljo so risbe CAD in testiranje vzorcev.

Definicija izdelka in celoten proizvodni proces YUFENG

1. Struktura vlečnega kolesa enake dolžine

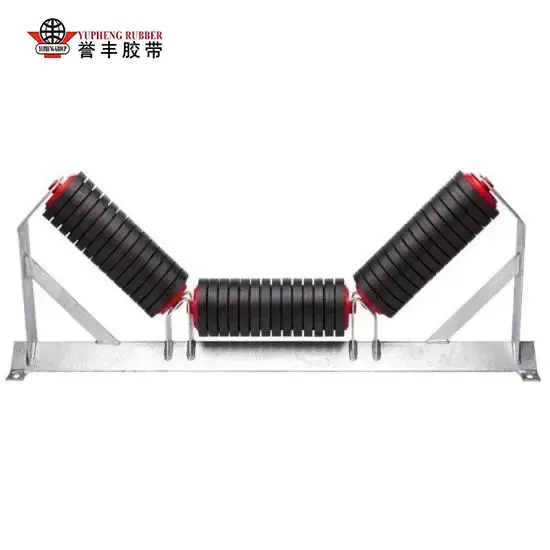

YUFENG-Equal-Length Troughing Idler je sestavljen iz treh valjev z enako dolžino in premerom, nameščenih na integriranem nosilcu za vtiskovanje. En vodoravni srednji valj in dva simetrična nagnjena stranska valja tvorita uravnotežen konkaven nosilni profil za stabilen transport razsutega materiala.

V primerjavi z vlečnimi valji z neenakomerno dolžino, ki uporabljajo krajše krilne valje, zasnova enake dolžine zagotavlja doslednejšo podporo čez tekoči trak. To pomaga enakomerneje porazdeliti obremenitev in zmanjša lokalizirano obremenitev, neenakomerno obrabo jermena in morebitno odstopanje jermena, ki ga povzročajo nedosledne dimenzije valjev.

2. Ojačana konstrukcija za težke operacije

YUFENG uporablja brezšivne debelostenske jeklene cevi Q235, integralne gredi iz trdnega ogljikovega jekla, ojačane hladno vtisnjene nosilce in večslojna labirintna kompozitna dvojna oljna tesnila. Za izboljšanje dimenzijske natančnosti, strukturne trdnosti in odpornosti proti koroziji se uporabljajo CNC rezanje, varjenje v plinski zaščiti in elektrostatični visokotemperaturni premaz proti rji.

Medtem ko nekateri nizkocenovni vlečni vložki uporabljajo 2,0–2,5 mm tankostenske cevi, ki se lahko deformirajo pod dolgotrajnimi velikimi obremenitvami, YUFENG vlečni vlečni vložki enake dolžine uporabljajo 3,5 mm debele brezšivne jeklene cevi. Visoko precizni dvojno zatesnjeni ležaji serije 6204, 6205 in 6306 so na voljo glede na zahteve glede obremenitve.

3. Natančna rotacija in stabilna tekaška zmogljivost

Radialno odtekanje vsakega valja je nadzorovano znotraj 0,5 mm, medtem ko se statični upor vrtenja vzdržuje pri približno 1,5–2,5 N. Te kontrole izdelave pomagajo doseči gladko vrtenje, nizko trenje in zmanjšan hrup med neprekinjenim transportom.

Ojačana struktura je primerna za zahtevna okolja, ki vključujejo visoko koncentracijo prahu, visoko vlažnost, brizganje mineralne brozge in blago izpostavljenost kislinam ali alkalijam, kar zagotavlja stabilno podporo za dolgoročno delovanje tekočega traku.

4. Prilagojeni materiali za različne aplikacije

Poleg standardnih jeklenih žlebov enake dolžine zagotavlja YUFENG specializirane konfiguracije, vključno z gumijastimi valji, odpornimi proti obrabi, UHMWPE polimernimi protikorozijskimi valji in možnostmi gredi iz nerjavečega jekla.

Te konfiguracije je mogoče izbrati glede na abrazivnost materiala, pogoje korozije, izpostavljenost vlagi in zahteve transportnega traku. Vse vhodne surovine so podvržene pregledom kemične sestave in mehanske trdnosti, preden vstopijo v proizvodnjo, da se ohrani dosledna kakovost izdelave.

Verodostojni podatki o dolgoročnih terenskih preskusih

1. Šestmesečni terenski preizkus podzemnega premogovnika

Tehnična ekipa YUFENG je v podzemnem rudniku premoga izvedla 6-mesečni neprekinjeni preskus delovanja na terenu enako dolžinskega žlebnega valja, da bi ocenila njegovo dolgoročno delovanje v zahtevnih transportnih pogojih. Test je zajel neprekinjeno delovanje, obremenitev ležaja, vzdržljivost tesnjenja, zaščito jermena in nadzor razlitja materiala.

Testno okolje:Podzemno cestišče premogovnika s koncentracijo prahu ≥1200 mg/m³, temperaturo okolja od -10 °C do +65 °C in 24-urnim neprekinjenim transportnim delovanjem.

Obremenitev enoskupinskega ležaja:Do 2.800 kg, ravnanje s surovim premogom, jalovimi in mešanimi rudami v razsutem stanju.

2. Preverjeni rezultati delovanja

Življenjska doba:Preizkusna vodila so zbrala 32.600 stabilnih delovnih ur, z zabeleženo življenjsko dobo, ki je bila 3–5-krat daljša od navadnih tankostenskih vodil neenake dolžine, uporabljenih za primerjavo.

Trajnost tesnjenja:Po 30 zaporednih dneh testiranja kroženja prahu in razpršene vode pod visokim pritiskom so vsi testni vzorci pokazali ničelno zagozditev ležajev in ničelno notranje puščanje maziva.

Zaščita pasu:Uravnotežena valjčna struktura enake dolžine pomaga zmanjšati enostransko trenje robov med tekočim trakom in valji, kar podaljša celoten cikel zamenjave jermena za do 40 % pod testiranimi pogoji.

Razlitje materiala:S standardnim kotom korita 35° je preizkušeni sistem vlečnega kolesa enake dolžine dosegel izmerjeno stopnjo razlitja 0,48 % v primerjavi s 3,2 % pri vzporednih ravnih vlečnih vlečnih kolesih in vlečnih vlečnih kolesih neenake dolžine pri isti transportni prostornini.

Celotna klasifikacija izdelkov in tehnični parametri

1. Standardni 3-valjni žlebni valj enake dolžine

Splošna konfiguracija za sisteme za transport rudarstva, cementa, žita in drugih razsutih materialov. Standardni koti korita vključujejo 20°, 30°, 35° in 45°.

2. Udarni blažilnik enake dolžine

Ti valji, zasnovani za točke nakladanja in dovajanja materiala, imajo debelo gumijasto oblogo, ki absorbira udarce padajoče rude in zmanjša neposreden udarec na transportni trak in strukturo valja.

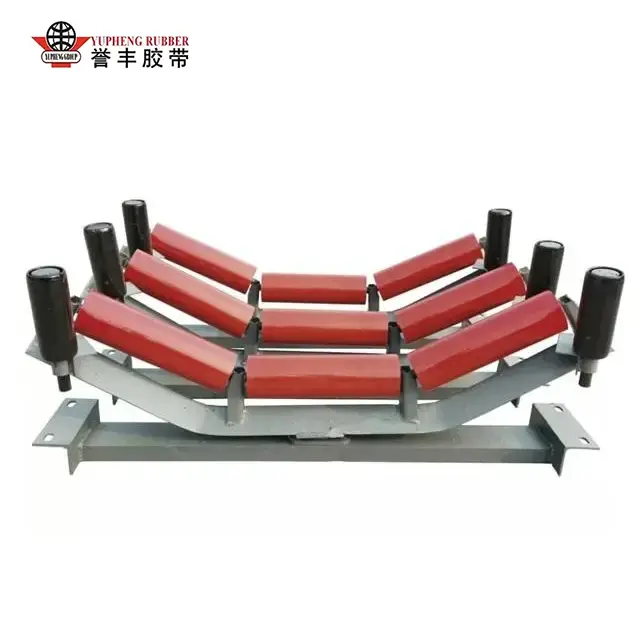

3. Samodejni samoporavnavni žlebni valj enake dolžine

Opremljen s podporno strukturo za korekcijo odstopanja, ki pomaga pri vodenju tekočega traku nazaj proti njegovemu normalnemu delovnemu položaju, kar zmanjšuje obrabo robov in morebitne poškodbe traku.

4. UHMWPE protikorozijski vlečni valj enake dolžine

Uporablja valjčno telo iz polimera UHMWPE z možnostmi gredi iz nerjavečega jekla za korozivna okolja, kot so kemične tovarne, solnice in čistilne naprave za odpadne vode, ki so izpostavljene kislinski, alkalijski ali slani megli.

Standardna tabela tehničnih parametrov

Primeri resničnih projektov globalnih strank

1. Mongolski projekt odprtega rudarjenja premoga

12-kilometrski čezgorski transportni sistem za premog s 1200 mm širokim trakom za težke obremenitve in načrtovano transportno zmogljivostjo 2000 ton na uro je prej doživel prezgodnje okvare zaradi neenakomernih dolžin tekalnih koles po približno 6000 delovnih urah.

YUFENG je dobavil prilagojene 35° ojačane tesnilne lopute enake dolžine z odebeljenimi stenami cevi in ​​izboljšanim labirintnim tesnjenjem. Po 18 mesecih neprekinjenega delovanja na prostem projekt ni zabeležil nobene zamenjave valjev in nič prijavljenih okvar valjev, medtem ko so se mesečni stroški vzdrževanja zmanjšali za približno 65 %.

2. Obalni terminal za razkladanje rude v jugovzhodni Aziji

Projekt je vključeval neprekinjeno razkladanje ladij na prostem in transport na skladiščih pod močno obalno korozijo zaradi slane megle. Podjetje YUFENG je dobavilo UHMWPE protikorozijsko vodilo enake dolžine z notranjimi gredmi iz nerjavečega jekla.

Po dveh letih neprekinjenega delovanja pri dobavljenih valjih ni bilo prijavljenih okvar zaradi rje ali blokade ležajev, kar zagotavlja zanesljivo podporo za dolgoročno obalno ravnanje z razsutim materialom.

3. Domača proizvodna linija za cementni klinker

Linija za proizvodnjo cementnega klinkerja z dnevno zmogljivostjo 5.000 ton je zahtevala valje za visokotemperaturni transport pepela iz peči in transport visoko abrazivnih agregatov. YUFENG je dobavil z gumo zamaknjene udarne žlebove enake dolžine za zmanjšanje udarca in abrazivnega stika med transportiranim materialom, valji in transportnim trakom.

Prilagojena konfiguracija, odporna na udarce, pomaga zaščititi površino tekočega traku, zmanjša nenormalno obrabo in podaljša delovni cikel transportnega sistema.

Glavne konkurenčne prednosti v primerjavi z navadnimi neenakimi tržnimi brezdelniki

Veljavni industrijski scenariji

YUFENG valjček z enakimi dolžinami je zasnovan za sisteme za transport razsutega materiala, ki zahtevajo uravnoteženo porazdelitev obremenitve, stabilno podporo traku in zanesljivo dolgoročno delovanje. Glede na delovno okolje je mogoče izbrati različne materiale in konfiguracije valjev.

1. Rudarska industrija

Primerno za odprte rudnike premoga, podzemne transportne sisteme železove rude, zlate rude in boksita, ki podpirajo transport težkih razsutih materialov na dolge razdalje v zahtevnih delovnih pogojih.

2. Termoelektrarne

Uporablja se za linije za dovajanje premoga, transport materiala za razžveplanje apnenca in transportne sisteme kotlovskega pepela in žlindre. Ojačana struktura valjev podpira neprekinjeno ravnanje z razsutim materialom.

3. Industrija gradbenih materialov

Primerno za cementarne, kamnolome peska in kamenih agregatov, linije za obdelavo gramoza in druge aplikacije, ki vključujejo abrazivne razsute materiale in neprekinjen transport.

4. Pristanišča in terminali za razsuti tovor

Zasnovan za nakladanje, razkladanje in transportne sisteme za premog, železovo rudo, žito in kemični razsuti tovor. Za zunanja okolja in okolja z visoko vlažnostjo je mogoče izbrati različne materiale valjev in konfiguracije tesnil.

5. Kemična proizvodnja in proizvodnja soli

UHMWPE protikorozijski nosilci enake dolžine so na voljo za aplikacije, ki so izpostavljene kislinam, alkalijam, solni megli in drugim korozivnim pogojem, vključno s kemičnimi obrati, obrati za proizvodnjo soli in povezanimi sistemi za ravnanje z materialom.

6. Žitnopredelovalna industrija

Možnosti nizko obrabnih in živilskih valjev so primerne za sisteme za shranjevanje in transport pšenice, koruze, riža in drugih kmetijskih razsutih materialov, ki zagotavljajo gladko vrtenje in stabilno podporo traku.

Tovarniška strokovna moč in zagotavljanje kakovosti

YUFENG upravlja standardizirano 20.000 m² veliko avtomatizirano proizvodno delavnico, opremljeno z več kot 50 sklopi CNC opreme za natančno obdelavo. Z mesečno proizvodno zmogljivostjo do 80.000 ležečih transportnih trakov in 15-letnimi predanimi proizvodnimi izkušnjami se osredotočamo na zanesljive rešitve valjev za rudarstvo, cement, pristanišča, proizvodnjo električne energije, kmetijstvo in druge industrije transporta razsutega tovora.

1. Proizvodna zmogljivost

Naš proizvodni sistem vključuje CNC natančno obdelavo, izdelavo valjčnih cevi, strojno obdelavo gredi, varjenje, montažo ležajev, tesnjenje in površinsko obdelavo. Proizvodna zmogljivost podpira standardna naročila valjev in prilagojene specifikacije za obsežne transportne projekte.

2. Certifikati kakovosti in skladnost

Naši valjčni izdelki so izdelani v skladu z nadzorovanim sistemom vodenja kakovosti in podpirajo zahteve, povezane z ISO 9001, MT/T 821 in CE. Za kvalificirane projekte strank je mogoče zagotoviti poročila o tovarniški reviziji tretjih oseb in dokumente o preskusu delovanja izdelka.

3. Petstopenjski nadzor kakovosti

Naš postopek QC zajema vhodni pregled surovin, preskušanje varilne trdnosti polizdelkov, preskušanje odpornosti proti vrtenju končnega valja, simulacijo staranja tesnjenja in pregled končne embalaže. Ta večstopenjski inšpekcijski sistem pomaga vzdrževati dosledno dimenzijsko natančnost, učinkovitost tesnjenja in rotacijsko stabilnost med proizvodnimi serijami.

4. CAD inženiring in tehnična podpora

YUFENG ponuja brezplačne inženirske risbe CAD za ujemanje projektov, potrditev namestitve in preverjanje strukture tekočega traku. Naša tehnična ekipa lahko priporoči ustrezen premer valja, kot korita, konfiguracijo ležaja in dimenzije nosilcev glede na širino traku in pogoje transporta.

5. Vzorec in prilagojena proizvodna storitev

Majhna poskusna naročila so lahko podprta z dostavo vzorcev v približno 7 dneh, odvisno od specifikacij izdelka. Standardna naročila za množično proizvodnjo običajno zahtevajo 15–20 dni, medtem ko so specifikacije po meri načrtovane glede na zahteve projekta in kompleksnost proizvodnje.

6. Globalna poprodajna podpora

YUFENG nudi daljinsko tehnično vodenje za izbiro, namestitev in delovanje valjev. Za kvalificirane obsežne čezmorske industrijske projekte lahko zagotovimo tudi pomoč pri ujemanju na kraju samem, da strankam pomagamo doseči zanesljivo delovanje tekočega traku.

Pretvorba

Ali iščete valj z dolgo življenjsko dobo in malo vzdrževanja za nadgradnjo transportnega sistema za razsuti tovor in znižanje dolgoročnih stroškov delovanja? Obrnite se na našo strokovno inženirsko ekipo takoj, da se prijavite za brezplačne vzorce izdelkov, pridobite prilagojene tehnične risbe in tovarniški neposredni veleprodajni cenik! Nudimo celovito rešitev za ujemanje sestavnih delov tekočih trakov na enem mestu za vse vaše zahteve pri projektu ravnanja z materialom.

Pogosta vprašanja

1. V: Katere so glavne prednosti našega vlečnega valja z enako dolžino v primerjavi z vlečnimi valji z neenako dolžino?

O: Naši trije enaki valji enake dolžine zagotavljajo popolnoma uravnoteženo porazdelitev obremenitve, odpravljajo enostransko obremenitev traku in obrabo robov, zmanjšujejo razlitje materiala in močno podaljšajo življenjsko dobo transportnega traku. 35° je najbolj univerzalen standardni kot, primeren za večino rudarskih in cementnih industrijskih projektov. Tip s svetlobnim kotom 20° ustreza prevozu zrnja z majhno obremenitvijo, medtem ko je model z globokim koritom 45° zasnovan za transport velike količine razsutega tovora. YUFENG lahko popolnoma prilagodi kot naklona nosilca v skladu z vašo načrtovalsko risbo transportnega traku.

2. V: Ali lahko dobavimo protikorozijska korita enake dolžine za solnice in obrate za proizvodnjo kemikalij?

O: Vsekakor. Nudimo tri protikorozijske rešitve: UHMWPE nekovinske polimerne vodila enake dolžine, z gumo prevlečene proti obrabi odporne jeklene vodila in notranje gredi po meri iz nerjavečega jekla, ki se lahko prilagodijo dolgotrajnim jedkim delovnim okoljem s kislino, alkalijo in solno meglo.

3. V: Kaj sta najmanjša količina naročila in standardni čas dostave?

 O: Vzorčno poskusno naročilo MOQ je 1 kos; formalno naročilo v razsutem stanju MOQ je 100 kompletov. Standardne standardne standardne specifikacije običajnega vlečnega kolesa enake dolžine je mogoče dostaviti v 7 delovnih dneh, medtem ko prilagojeni nestandardni vlečni valj enake dolžine zahteva 15–20 dni proizvodnega obdobja.

4. V: Ali so korita enake dolžine v skladu z mednarodnimi standardi industrijskega oblikovanja?

O: Vsi končni izdelki so v celoti skladni z globalnimi industrijskimi standardi CEMA, ISO, MT/T 821 in DIN, priložena so popolna uradna poročila o preskusih za čezmejno izvozno carinjenje.
