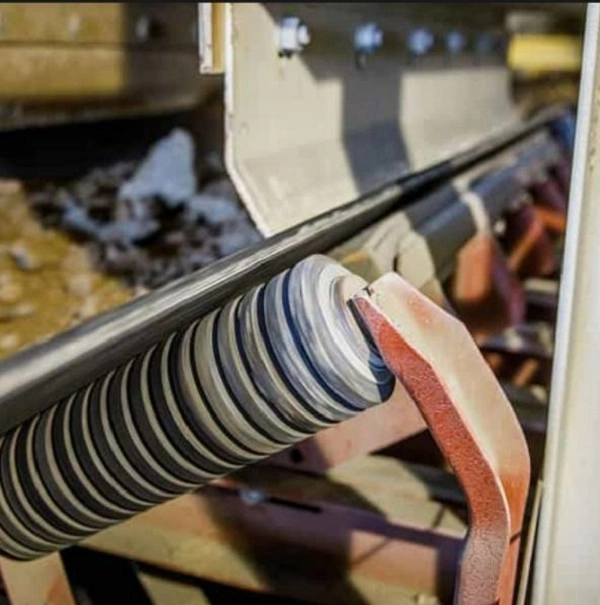

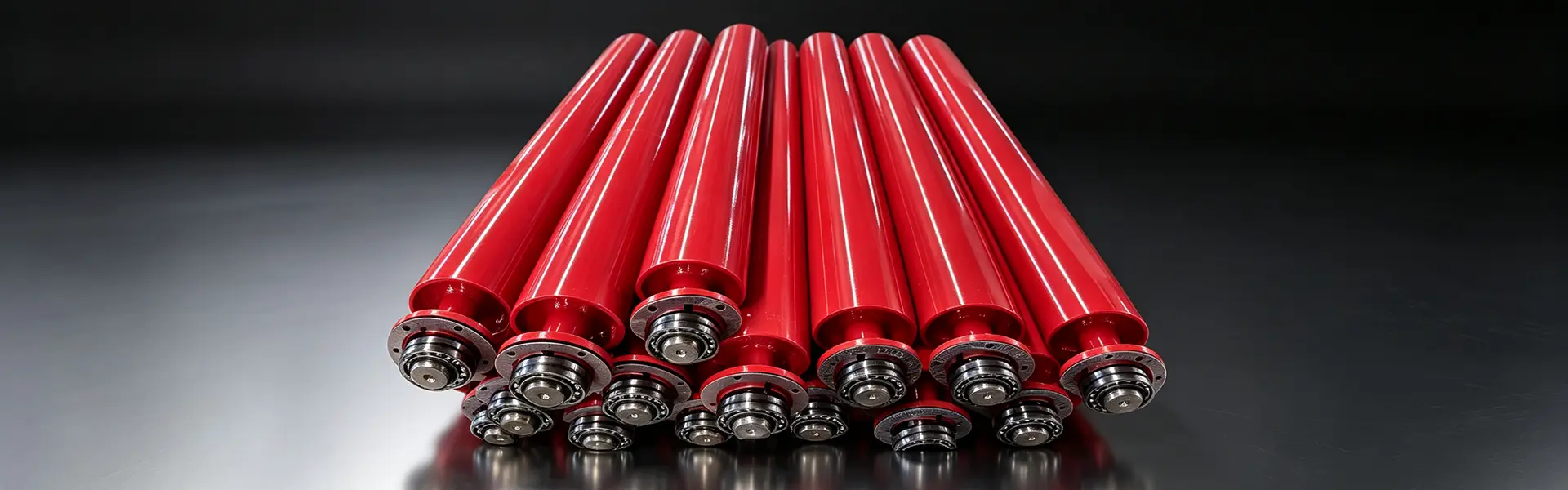

Neposredna dobava tovarne Impact Idler Roller za transportne sisteme v rudnikih in kamnolomih

YUFENG Udarni prosti valj, znan tudi kot blažilni tekalni valj ali transportni valj za blaženje udarcev, je nameščen na točkah dovajanja in zapiranja tračnih transporterjev, da ublaži udarce, ki nastanejo, ko razsuti materiali padejo na transportni trak. Valj združuje jekleno ali HDPE lupino z elastičnimi gumijastimi ali poliuretanskimi blažilnimi komponentami za porazdelitev udarnih sil in zmanjšanje koncentrirane obremenitve na tekočem traku in podporni strukturi.

YUFENG ponuja segmentirane gumijaste obroče, integrirane PU zaostanke, HDPE, udarne korita, pocinkane in ognjevarne protistatične udarne idlerje za rudarske, cementne, agregatne, pristaniške, kemične in premogovne sisteme. Premer valja, material blažilnika, debelino gumijastega obroča, trdoto, tesnilno strukturo in konfiguracijo ležaja je mogoče izbrati glede na širino traku, velikost grude materiala, višino padca in delovno okolje.

Vrste po strukturi medpomnilnika

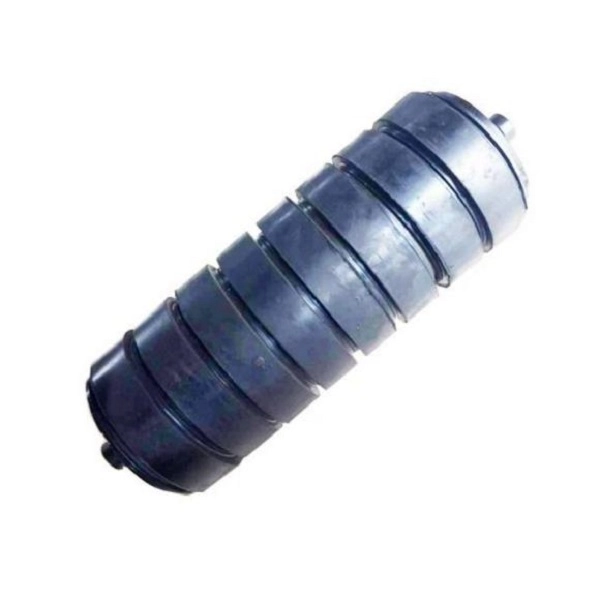

Segmentiran gumijasti obroč udarnega vodila

Segmentirano vodilo z gumijastim obročem je sestavljeno iz več neodvisnih elastičnih gumijastih obročev, razporejenih okoli telesa valja. Struktura ločenega obroča omogoča zamenjavo posameznega poškodovanega obroča brez nujne zamenjave celotnega valja, zaradi česar je primeren za splošne rudnike, kamnolome in srednje udarne nakladalne postaje.

Vgrajeni PU zaostajajoč udarec

Vgrajeni PU udarni vodil uporablja neprekinjen poliuretanski vmesni sloj okoli valja. Enodelna konstrukcija zmanjšuje premik obroča in zagotavlja odpornost proti obrabi za aplikacije, ki vključujejo velike kepe materiala, večje višine padca in ponavljajoče se močne udarce.

HDPE Shell Impact Idler

HDPE udarno vodilo uporablja plastično ohišje valja z ustrezno strukturo blažilnika za korozivna okolja. Njegova nekovinska površina preprečuje običajno jekleno rjo in je primerna za obalna pristanišča, kemične tovarne in druga nakladalna območja, ki so izpostavljena solni megli ali vlagi.

Vrsta valja	Osnovna značilnost	Veljavni delovni pogoji
Segmentiran gumijasti obroč udarnega vodila	Visoka absorpcija udarcev in zamenljivi posamezni obroči	Splošna srednje trdovratna nakladalna mesta za rudnike in kamnolome
Vgrajeni PU zaostajajoč udarec	Enodelni vmesni sloj, odporen proti obrabi, s stabilnim položajem	Območja nakladanja z visokimi padci in težkimi grudami
HDPE Shell Impact Idler	Brez rje in odporen na izbrana korozivna okolja	Obalna pristanišča in območja nakladanja kemičnih obratov

Konfiguracije za različne odseke tekočega traku

Udarni prosti valj z gumijastim obročem

Več neodvisnih gumijastih obročev zagotavlja porazdeljeno elastično blaženje na točki nakladanja. Ko se obroč poškoduje ali obrabi, lahko struktura zamenljivega obroča poenostavi vzdrževanje v primerjavi z zamenjavo celotnega sklopa valjev.

Vgrajen PU zaostajajoči udarni valj

Zunanja plast neprekinjenega PU zagotavlja enakomerno površino za blaženje udarcev in je primerna za velike grudaste materiale, ki povzročajo ponavljajoče se koncentrirane udarce. Njegova enodelna konstrukcija preprečuje stransko premikanje, ki se lahko pojavi pri ločenih obročih.

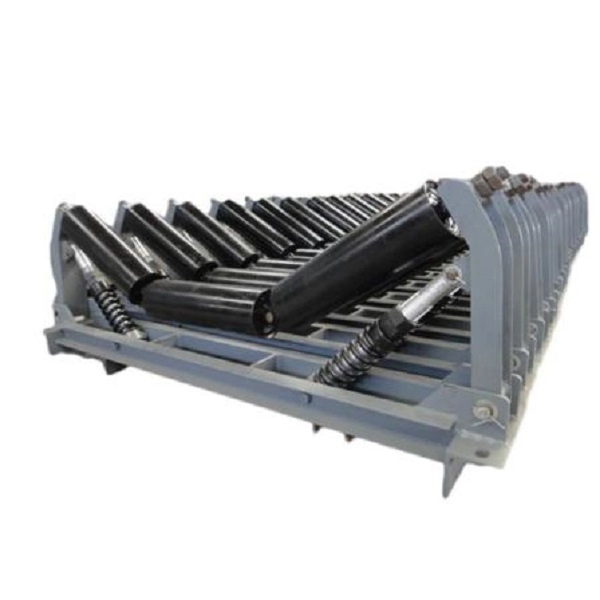

Trough Impact Idler Group

30°, 35° ali 45° udarna razporeditev korita s tremi valji poveča podprto površino pasu, hkrati pa porazdeli udarec materiala na več položajev valjev. Primeren je za široke in težke transportne trakove, ki prenašajo velike količine razsutih materialov.

Vroče pocinkano udarno vodilo

Pocinkana jeklena površina zagotavlja dodatno zaščito pred korozijo za zunanja in vlažna nakladalna območja. Uporablja se lahko na skladiščih na prostem, agregatnih obratih in drugih lokacijah, kjer je valjar izpostavljen atmosferski vlagi.

HDPE protikorozijski udarni valj

Ohišje iz HDPE odpravlja rjo na kovinski površini in ga je mogoče izbrati tam, kjer lahko solna prha, vlaga ali izbrani kemični mediji vplivajo na običajne jeklene valje. Primeren je za obalne pomole in nakladalne postaje za kemični material.

Ognjevarna protistatična udarna letev

Ta konfiguracija združuje prevodni puferski material z lastnostmi, ki zavirajo gorenje, za uporabna podzemna nakladalna območja premogovnikov. Poseben valj in podporni sistem je treba izbrati v skladu z veljavnimi varnostnimi zahtevami rudnika.

Specifikacije

Premer valja

YUFENG zagotavlja standardne zunanje premere udarnih vlečnih koles 76, 89, 108, 114, 133, 168, 194 in 219 mm. Pri izbiri premera je treba upoštevati širino traku, hitrost traku, udarno obremenitev in konstrukcijo okvirja transportnega traku.

Usklajena širina transportnega traku

Serijo valjev je mogoče uskladiti s širino transportnega traku približno 500–2400 mm. Dolžino valja, dimenzije gredi in razporeditev odbojnika je mogoče prilagoditi glede na strukturo tekočega traku.

Debelina in trdota blažilnega obroča

Debelino in trdoto gumijastih ali PU komponent pufra je mogoče prilagoditi glede na velikost grude materiala, višino padca in pričakovano intenzivnost udarca.

Združljivost transportnega okvirja

YUFENG Impact Idler Rollers je mogoče konfigurirati za transportne okvirje tipa DTII, TD75 in CEMA. Obstoječe risbe okvirja ali dimenzije valjev se lahko zagotovijo za zamenjavo in ujemanje s projektom.

Absorpcija udarcev in zasnova valja

Elastični vmesni sloj

Gumijasta ali poliuretanska vmesna plast zagotavlja elastično deformacijo, ko razsuti material pade na trak, kar zmanjša neposreden prenos udarne energije na ogrodje pasu in nosilno strukturo.

Distributed Impact Support

Uporaba več udarnih valjev po nakladalnem območju porazdeli udarno silo namesto koncentracije celotne obremenitve na eni točki. Število in razmik valjev je treba določiti glede na težo materiala, višino padca in zasnovo tekočega traku.

Koncentričnost valja

Natančna obdelava cevi in gredi pomaga vzdrževati stabilno vrtenje valja pod velikimi obremenitvami. YUFENG določa koncentričnost lupine valja ≤0,5 mm za referenčno standardno konfiguracijo.

Zaščita ležajev

Večstopenjski labirint in gumijasti kontaktni tesnilni sistemi pomagajo zaščititi ležajno votlino pred prahom, vodo in kontaminacijo materiala med delovanjem na postajah za nakladanje razsutega tovora.

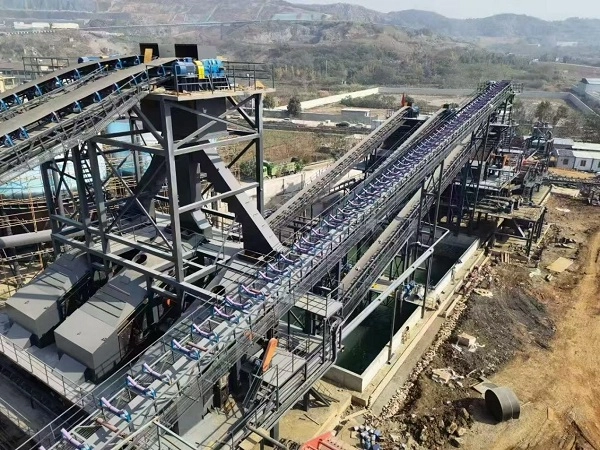

Možnosti prilagajanja

Puferski material

YUFENG zagotavlja blažilne obroče iz naravnega kavčuka, integrirane PU poliuretanske plasti in konfiguracije na osnovi HDPE glede na zahteve glede udarcev, obrabe in korozije.

Material ohišja valja

Na voljo sta možnosti lupine iz ogljikovega jekla Q235 in nerjavečega jekla 304. Za okolja, občutljiva na korozijo, je mogoče izbrati tudi konfiguracije lupine HDPE.

Površinska obdelava

Za jeklene lupine valjev sta na voljo elektrostatična prevleka in vroče cinkanje, medtem ko je zunanjo strukturo iz PU ali gume mogoče dobaviti glede na izbrano udarno konfiguracijo.

Tesnilni sistem

Dvojne ali trojne kompozitne najlonske labirintne tesnilne strukture je mogoče konfigurirati z gumijastimi kontaktnimi tesnili za izboljšanje zaščite pred prahom in vodo okoli sklopa ležaja.

Konfiguracija ležaja

Domače visoko natančne ležaje ali uvožene ležaje SKF/FAG C3 lahko izberete glede na zahteve neprekinjenega delovanja in specifikacije strank.

Posebna okoljska konfiguracija

Antistatični puferski materiali, odporni na nizke temperature ali negorljivi, se lahko določijo za uporabo v hladnih območjih in podzemno rudarjenje v skladu z zahtevanimi delovnimi pogoji.

Materiali in nadzor kakovosti

Roller Shell

Standardni jekleni udarni idlerji uporabljajo visokofrekvenčno jekleno cev Q235 ERW, medtem ko modeli HDPE uporabljajo čisti material HDPE. Dimenzije lupine in debelino stene lahko prilagodite določeni udarni obremenitvi.

Valjčna gred

Gred uporablja hladno vlečeno masivno okroglo jeklo 45# v standardni konfiguraciji, ki zagotavlja odpornost na upogibanje pri ponavljajočih se udarcih in radialnih obremenitvah.

Puferski material

Visokoelastična naravna guma ali poliuretanska surovina, odporna na obrabo, je izbrana glede na zahtevano zmogljivost blaženja udarcev in obrabe.

Ležaj

Kroglični ležaji z globokim utorom C3 zagotavljajo vrtljivo podporo za valjčni sklop. Izbira ležaja vpliva na vozni upor, proizvodnjo toplote in življenjsko dobo.

Tesnilne komponente

Najlonski labirintni obročki visoke žilavosti in tesnila iz nitrilne gume, odporna na vremenske vplive, so uporabljeni za zaščito ležajne votline pred prahom in vlago.

Inšpekcija vhodnega materiala

Pred vstopom v montažno delavnico se jeklene cevi, gredi, ležaji in blažilni materiali vzorčijo glede ustreznih lastnosti vrtenja, dimenzij, staranja in udarcev.

Indikatorji uspešnosti

Performance Item	Standardna zahteva	Testni standard
Koeficient rotacijskega upora	≤0,008	ISO 15365
Stopnja zaščite pred prahom in vodo	IP65	Testni standard IP
Nazivna obremenitev Življenjska doba	≥30.000 delovnih ur	Preizkus tovarniško pospešenega staranja
Koncentričnost lupine valja	≤0,5 mm	Test številčnice
Izguba zaradi obrabe gumijastega blažilnega obroča	≤1,0 cm³/1,61 km	ISO 4649
Ležaj Anti-Aging Time	≥500 h visokotemperaturnega staranja	Interni laboratorijski test

Dejanska absorpcija udarcev, življenjska doba in nosilnost so odvisne od premera valja, materiala za blaženje, trdote, širine traku, velikosti grude materiala, višine padca, hitrosti transporta in delovnega okolja.

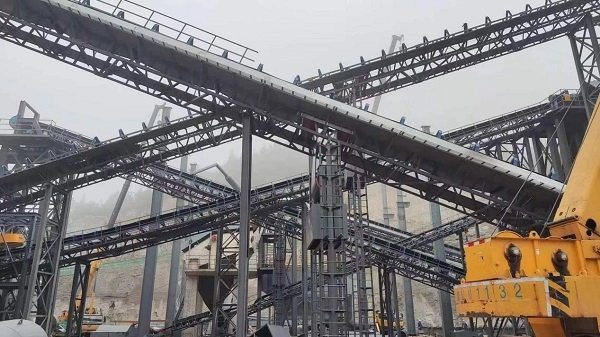

Namestitev in zamenjava

Namestitev novega okvirja za hranjenje

Podporni okvir udarnega prostega kolesa je pritrjen na načrtovanem slepem položaju. Oba konca gredi valja sta poravnana z nosilnimi nosilci in zaklenjena z določenimi zatiči ali vijaki. Celotna skupina se mora prosto vrteti, preden se tekoči trak zažene.

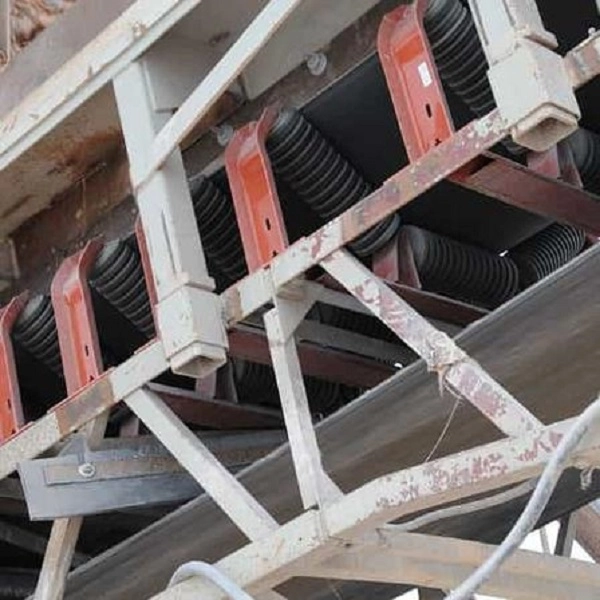

Impact Idler Group Arrangement

Za napajalne točke drobilnika z visokim padcem je mogoče razporediti približno tri do pet skupin udarnih vodil na približno 5 m od nakladalnega območja za porazdelitev koncentriranega udarca materiala. Natančno razporeditev je treba določiti glede na načrt tekočega traku.

Zamenjava vmesnega obroča

Pri konfiguracijah segmentiranih gumijastih obročev je mogoče zamenjati poškodovan posamezen blažilni obroč, ko struktura valjev to dopušča. Če so valjčna cev, gred ali ležaj poškodovani, je treba zamenjati celoten valjčni sklop.

Varnost med zamenjavo

Pred vzdrževanjem udarnega vodila je treba tekoči trak ustaviti in izolirati od vira napajanja. Po namestitvi je treba pred ponovnim zagonom opreme preveriti vrtenje valjev, zaklepanje gredi in poravnavo jermena.

Prijave glede na stanje nalaganja

Napajalne točke drobilnika

Udarne lopute so običajno nameščene pod točkami izpusta drobilnika, kjer lahko veliki kamni ali ruda padejo s precejšnje višine in povzročijo koncentriran udarec na tekoči trak.

Rudarstvo in kamnolomstvo

Segmentirane gumijaste in PU udarne vodila je mogoče izbrati za sisteme za ravnanje z rudo, agregati in kamni glede na velikost grude materiala, nakladalno višino in zmogljivost tekočega traku.

Tovarne cementa in agregatov

Skupine udarnih valjev lahko podpirajo transportne dele, ki sprejemajo apnenec, klinker, gramoz in druge razsute materiale iz opreme za drobljenje ali sejanje.

Obalna območja in območja za nakladanje kemikalij

Udarni lebdi iz HDPE lahko pridejo v poštev, kjer solna prha, vlaga ali izbrani kemični mediji ustvarjajo tveganje korozije za običajne jeklene komponente.

Podzemno rudarjenje

Za podzemna nakladalna mesta, kjer mora transportni sistem izpolnjevati ustrezne varnostne zahteve v rudnikih, je mogoče dobaviti uporabne konfiguracije ognjevarnih in protistatičnih udarcev.

Standardi in dokumentacija o kakovosti

Standardi tekoče industrije

YUFENG Impact Idler Rollers so izdelani v skladu z zahtevami CEMA, GB/T10595 in ISO15365 za transportno opremo in zmogljivost valjev.

Varnostne zahteve

Valje za podzemno rudarjenje je mogoče konfigurirati v skladu z ustreznimi varnostnimi zahtevami premogovnika. Veljavni certifikat je odvisen od specifične strukture izdelka in projektnih zahtev.

Izvozna dokumentacija

Razpoložljiva dokumentacija lahko vključuje potrdilo o vodenju kakovosti ISO9001, izvozno dokumentacijo CE, poročila o inšpekcijskih pregledih surovin SGS, varnostne testne dokumente v premogovniku ter tovarniška poročila o preskusih odpornosti na udarce in življenjske dobe glede na konfiguracijo izdelka.

Ujemajoči se izdelki transportnega sistema

Serija tekočih trakov

YUFENG lahko dobavi tekoči trak iz blaga, tekoči trak z jekleno vrvjo, tekoči trak s stransko steno, cevni tekoči trak, vzorčast tekoči trak in tekoči trak z grobim vrhom za celotne sisteme za ravnanje z razsutim materialom.

Drugi transportni valji

Podporni valji vključujejo vodila za prenašanje korita, povratna vodila, samoporavnavna vodila in ustrezne podporne nosilce za različne odseke tekočega traku.

Gumijasti dodatki

Za namestitev in vzdrževanje je mogoče dobaviti gumijaste plošče, odporne proti obrabi, gumo za obrobe transportnih trakov, lepila za popravilo vulkanizacije in komplete za krpanje.

Serija cevovodov HDPE

HDPE vodne cevi in HDPE dredžne cevi se lahko dobavijo za pomožni transport vode in gnojevke v rudarskih in industrijskih projektih.

Obdelava po meri

Premer valja, debelina stene lupine, trdota blažilnika, dimenzije gumijastega obroča in tesnilna struktura se lahko prilagodijo glede na delovne risbe stranke in pogoje udarca.

Pakiranje in skladiščenje

Udarni valji majhnega premera

76, 89 in 108 mm udarne valje je mogoče zapakirati z jekleno žico, opremiti z zaščitnima pokrovčkoma na obeh koncih gredi in pakirati v trdne lesene zaboje za transport.

Veliki močni udarni valji

168, 194 in 219 mm udarne valje lahko razporedite na lesene palete, zaščitite s plastično folijo in pritrdite, da zmanjšate površinske poškodbe in premikanje med kontejnerskim prevozom.

HDPE Impact Idlers

Udarne valje HDPE je mogoče ločiti s peno ali drugimi oblazinjenimi materiali, da preprečite trke in poškodbe površine med nakladanjem in razkladanjem.

Zahteve za shranjevanje

Udarne valje je treba skladiščiti vodoravno na paletah z višino zlaganja največ 1,2 m. Komponente blažilnika iz gume in PU je treba zaščititi pred dolgotrajno neposredno sončno svetlobo, visokimi temperaturami, deževnico in drugimi pogoji, ki lahko pospešijo staranje materiala.

Kako izbrati pravilen udarni prosti valj

Višina padca materiala

Višina padca materiala je pomemben parameter, saj višje padajoče razdalje povzročijo večjo udarno energijo. Material blažilnika in razporeditev udarnega valja je treba izbrati glede na dejansko nakladalno višino.

Velikost grude materiala

Za velike in ostre grudaste materiale je potrebna močnejša absorpcija udarcev in so morda bolj primerni za udarne strukture iz PU ali ojačane gume kot standardni valji.

Širina transportnega traku

Zagotovite širino tekočega traku in obstoječe dimenzije okvirja, da se lahko pravilno ujemajo dolžina valja, premer, konfiguracija gredi in podporna struktura.

Delovno okolje

Pri izbiri ogljikovega jekla, pocinkanega jekla, nerjavečega jekla, HDPE ali specializiranih puferskih materialov je treba upoštevati vlažnost, slani prš, izpostavljenost kemikalijam, zunanjo namestitev in temperaturo.

Zahtevana metoda vzdrževanja

Segmentirane zasnove gumijastega obroča lahko pridejo v poštev, kjer so prednostni zamenljivi blažilni obroči, medtem ko so lahko integralne PU konfiguracije primernejše, kadar je potrebna neprekinjena zunanja plast, odporna na obrabo.

Zahtevajte ponudbo za udarni valj

Zahtevani tehnični parametri

Za natančno tovarniško ponudbo zagotovite ustrezno širino tekočega traku, zunanji premer valja, vrsto udarnega vodila, višino padca materiala, velikost grude materiala, delovno okolje, skupno količino naročila in ciljno dostavno odprtino.

Tehnični inženirji YUFENG lahko glede na pogoje obremenitve ocenijo ustrezen premer valja, material lupine, strukturo blažilnika, ležaj, tesnilni sistem in podporni okvir.

Globalni kontaktni podatki YUFENG

E-pošta

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Naslov tovarne

Xiagou Villege, ETDZ, Qingdao, Shandong, Kitajska

View as

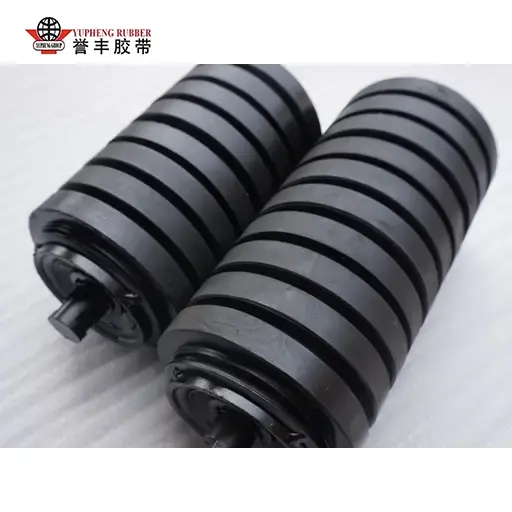

Udarni valj z gumijastim obročem

YUFENG Rubber Ring Impact Idler Roller ščiti transportne trakove pred udarci težkega materiala in uporablja segmentirane elastične gumijaste obroče za blaženje udarcev in enakomernejšo porazdelitev pritiska v območju nakladanja. Njegovo troslojno labirintno tesnjenje pomaga zaščititi ležaje pred prahom in vodo, medtem ko je zaradi zanesljivega delovanja od -30 °C do +80 °C primeren za premog, kamnolome, cement, električne in pristaniške transporterje, ki ravnajo z razsutimi materiali z visoko višino padca.

Poglej več >> Pošlji povpraševanje >>

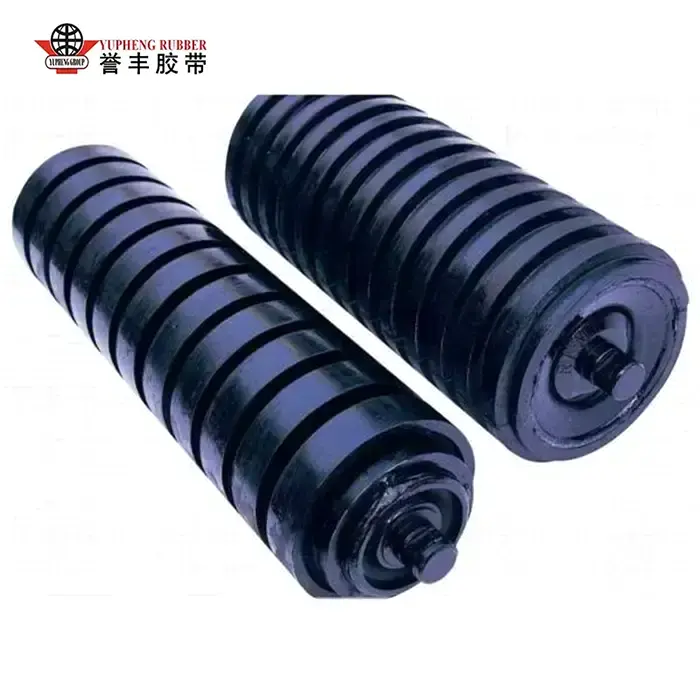

Udarni prosti valj za težke obremenitve
