Udarni valj z gumijastim obročem

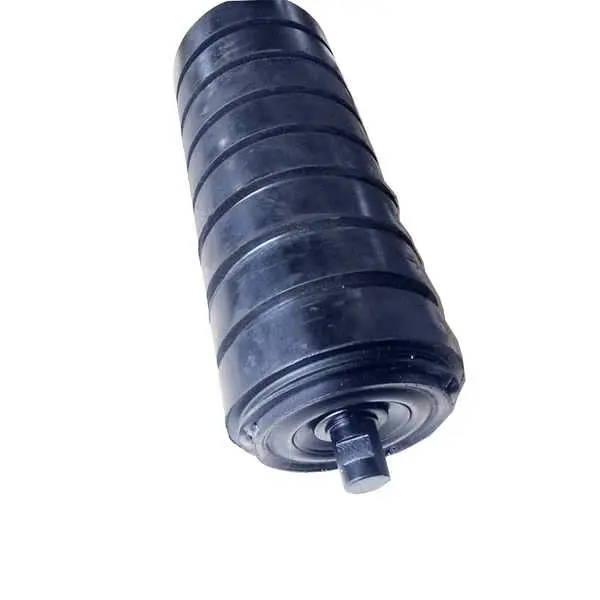

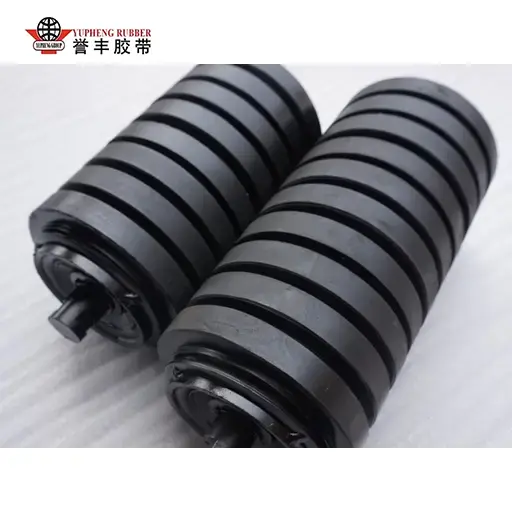

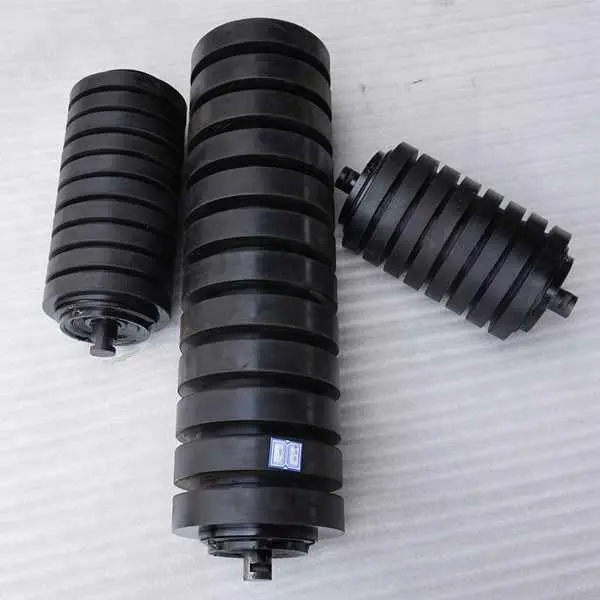

YUFENG Rubber Ring Impact Idler Roller je namenska komponenta blažilnega tekočega traku, ki je neodvisno razvita in množično proizvedena v naši tovarni in je izključno optimizirana za odseke žleba za nakladanje z velikimi udarci, kjer kosi rude, premoga in kamna padajo navpično. Za razliko od tradicionalnih povsem gladkih jeklenih udarnih vodil, ki prenašajo vso padajočo silo neposredno na tekoči trak, ta vodilo enako oddaljeno namesti debele elastične gumijaste obroče na brezšivno jekleno lupino valja. Segmentirane gumijaste blazine se elastično deformirajo pod močnim udarcem, da razpršijo koncentrirani pritisk v široko kontaktno območje, s čimer odpravijo lokalne trne napetosti, ki povzročajo predrtje pasu in vzdolžno trganje. Služi kot bistveni ustrezni del za transportne linije za težke tovore v razsutem stanju z velikimi višinami padca, s čimer popolnoma zapolnjuje vrzel v zmogljivosti običajnih jeklenih vodil brez zmogljivosti za blaženje udarcev.

Material in proizvodna obrt

Vse surovine YUFENG Rubber Ring Impact Idler Roller so podvržene strogemu vhodnemu pregledu kvalificiranih dobaviteljev. Ohišje valja uporablja odebeljeno brezšivno ogljikovo jeklo Q235 s popolnim vročim cinkanjem za izboljšano odpornost na blatno vodo, alkalni pepel in obalno solno meglo. Odbojni obroči so izdelani iz mešane gume NR/SBR s trdoto 65±5 Shore A, ki zagotavlja elastično blaženje, odpornost proti obrabi in dolgotrajno odpornost na deformacije pri ponavljajočih se udarcih.

Material gumijastega obroča in zaščita pred udarci

Segmentirani gumijasti obroči uporabljajo 65±5 Shore A NR/SBR mešano gumo za blaženje ponavljajočih se udarcev padajočih materialov. Njihova elastična struktura pomaga porazdeliti koncentrirane obremenitve po površini pasu, kar zmanjšuje tveganje predrtja, trganja in trajne deformacije med neprekinjenim nalaganjem.

Tesnjenje valjev in zaščita ležajev

Masivna jeklena gred 45# je obdelana s CNC strojem in se ujema z žlebastimi krogličnimi ležaji C3, napolnjenimi z visokotemperaturno litijevo mastjo. Trokanalna najlonska labirintna tesnila in dvojni zunanji gumijasti obroči za prah ustvarjajo več zaščitnih ovir pred mineralnim prahom, blatno vodo in vlago.

Tovarniški pregled in nadzor kakovosti

Pred dostavo je vsak dokončan lebdeč podvržen kalibraciji koncentričnosti, testiranju rotacijskega upora, simulaciji tesnjenja blatne vode in ponavljajočemu se testiranju utrujenosti pri udarcih. Ti postopki pomagajo preveriti strukturno stabilnost in zanesljivo vrtenje, preden se izdelki pošljejo v aplikacije za industrijsko nakladanje.

Podatki o terenskih preskusih in primerjava bolečih točk v industriji

YUFENG je šest mesecev izvajal neprekinjeno terensko sledenje v odprtih kamnolomih, podzemnih premogovnikih in transportnih linijah za cementne surovine. Udarne vodilne valje z gumijastim obročem so primerjali z običajnimi gladkimi jeklenimi udarnimi vlečnimi kolesi v podobnih pogojih velikega padca razsutega materiala.

Učinkovitost absorpcije udarcev

Zapisi s terena so pokazali, da je struktura segmentiranega gumijastega obroča absorbirala več kot 60 % izmerjene energije udarca, kar je pomagalo zmanjšati neposredni prenos udarca z velikih kosov materiala na tekoči trak in okvir prostega kolesa.

Zaščita pasu in rezultati vzdrževanja

V šestmesečnem obdobju sledenja so preizkušene transportne linije zabeležile 72 % manj primerov predrtja in trganja traku, 35 % daljši servisni cikel traku in 65 % manj izpadov vzdrževanja na nakladalnem območju v primerjavi s prejšnjimi pogoji delovanja.

Primerjava zmogljivosti

Primeri uporabe resničnih industrijskih projektov

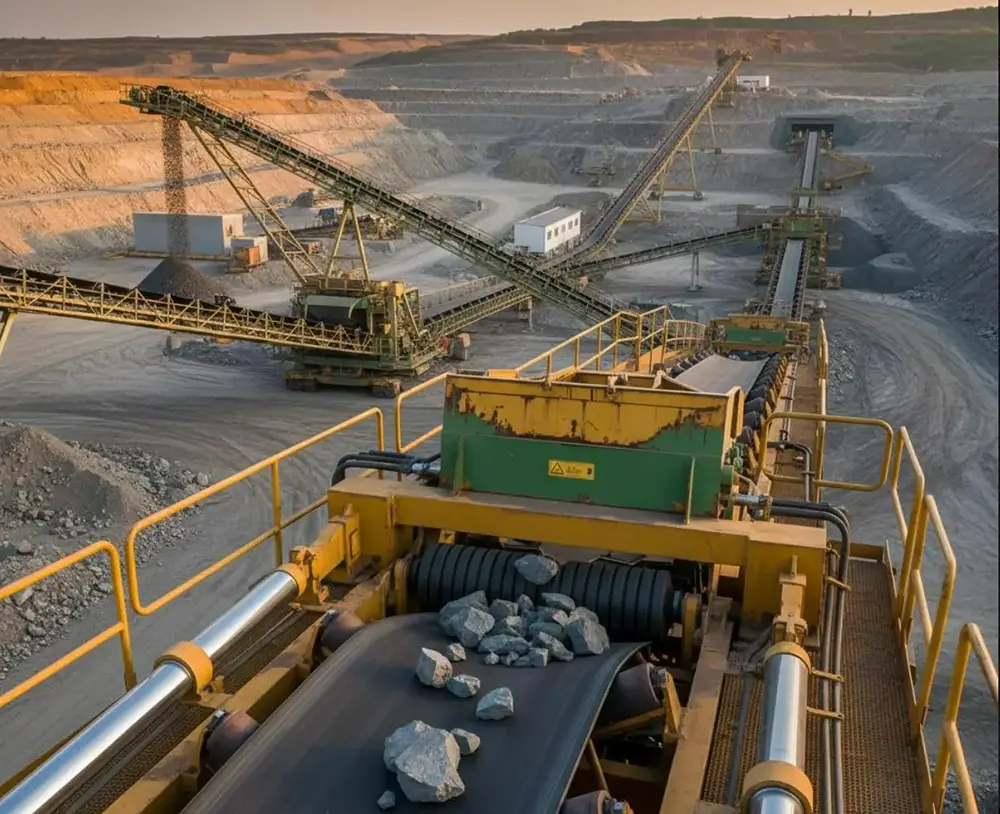

Projekt nakladanja železove rude v odprtem kopu

Pri projektu odprtega kopa železove rude v Notranji Mongoliji so bili pod 4-metrsko spustno žlebo predhodno nameščeni običajni jekleni udarni loputi. Velike kepe rude so pogosto povzročile predrtje tekočega traku in ponavljajoča se popravila zaplat. Po nadgradnji nakladalne cone z valji YUFENG Rubber Ring Impact Idler Rollers so se incidenti predrtja jermena znatno zmanjšali in tedensko vzdrževanje zaplat je bilo prekinjeno. Zabeleženi mesečni stroški popravil in nabave jermenov so se zmanjšali za 61 %.

Linije za prenos cementa in razsutega materiala

YUFENG gumijasti obročki za udarce so primerni tudi za transport cementnih surovin, sisteme za razkladanje kamna in dovajanje premoga, kjer veliki ali neenakomerni materiali ustvarjajo koncentriran udarec na točkah prenosa. Elastični obroči pomagajo zaščititi jermen, medtem ko zatesnjena valjčna struktura podpira stabilno delovanje v prašnem industrijskem okolju.

Podpora za preverjanje projekta

YUFENG lahko zagotovi specifikacije izdelkov, evidence tovarniških inšpekcijskih pregledov, fotografije namestitve in razpoložljivo dokumentacijo o delovanju na terenu v podporo tehničnemu ocenjevanju strank, izbiri opreme in ponudbam za projekte.

Parametri celotne specifikacije izdelka

Zakaj izbrati izdelke tovarne YUFENG

Integrirana proizvodna zmogljivost

YUFENG controls key production processes in-house, including roller tube processing, rubber ring forming, bearing assembly and finished-product inspection. This integrated workflow helps maintain consistent dimensions, rubber ring installation quality and overall assembly performance across different production batches.

Osredotočena rešitev za težave z območjem nalaganja

Naš udarni valj z gumijastim obročem je zasnovan za točke prenosa, kjer lahko padajoči premog, ruda, agregati in drugi razsuti materiali povzročijo predrtje jermena, trganje in čezmerne vibracije. Elastični gumijasti obročki blažijo udarce, medtem ko večstopenjska tesnilna struktura ščiti ležajni sklop, kar pomaga zmanjšati prekinitve pri vzdrževanju in pogostost zamenjave.

Factory Direct Service & Project Support

YUFENG zagotavlja cene neposredno v tovarni, tehnično svetovanje, prilagojene risbe in podporo za vzorce. Prilagojene izdelke je mogoče ovrednotiti s preskusi udarcev in tesnjenja pred odpremo, medtem ko so naročila velikih količin načrtovana glede na proizvodno zmogljivost, da se zagotovi stabilna izvedba projekta.

Pogosto zastavljena vprašanja

V1: Kakšna je bistvena razlika med udarnim valjem z gumijastim obročem in navadnimi gladkimi jeklenimi udarnimi vodili?

Glavna razlika je struktura oblazinjenja. Gladki jekleni valji prenašajo padajoče udarce neposredno na tekoči trak, medtem ko gumijasti obročki YUFENG uporabljajo segmentirane elastične gumijaste obroče za absorbiranje in porazdelitev energije udarca. Zaradi tega so še posebej primerni za nakladalne točke z velikimi padci, kjer se ravna z velikimi kosimi materiali.

V2: Katere storitve prilagajanja so na voljo?

Podpiramo prilagajanje premera valja, efektivne dolžine, debeline gumijastega obroča in razmika. Posebne možnosti, kot so gumijasti obroči EPDM, ojačane strukture in komponente valjev iz nerjavečega jekla, so na voljo tudi za visokotemperaturno, jedko ali obalno uporabo.

V3: Kakšno dnevno vzdrževanje je potrebno?

Redno vzdrževanje v glavnem vključuje preverjanje gumijastih obročev glede razpok ali neobičajne obrabe in potrditev, da se vsak valj vrti gladko. Redni pregledi okvirja, tesnilnih komponent in stanja ležajev lahko pomagajo prepoznati morebitne okvare, preden vplivajo na delovanje tekočega traku.

Zahtevajte tovarniško ponudbo

Če potrebujete udarne blažilnike za žlebove za nakladanje z visokim padcem, se obrnite na YUFENG za vzorce izdelkov, prilagojene specifikacije, tehnične risbe in neposredno tovarniško ponudbo. Naša ekipa inženirjev vam lahko priporoči ustrezno konfiguracijo gumijastega obroča glede na vašo velikost materiala, višino padca, širino traku in delovne pogoje.
